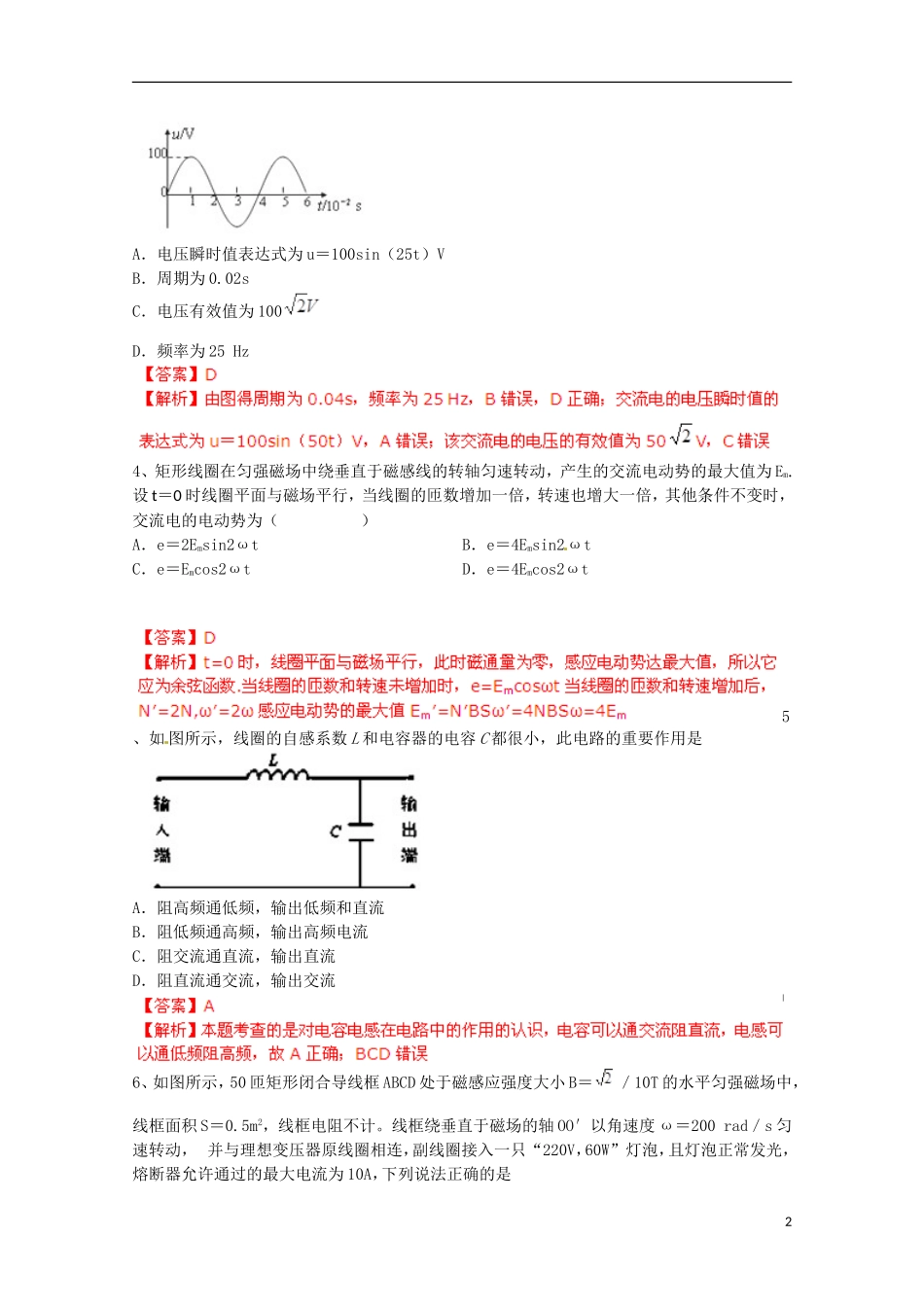

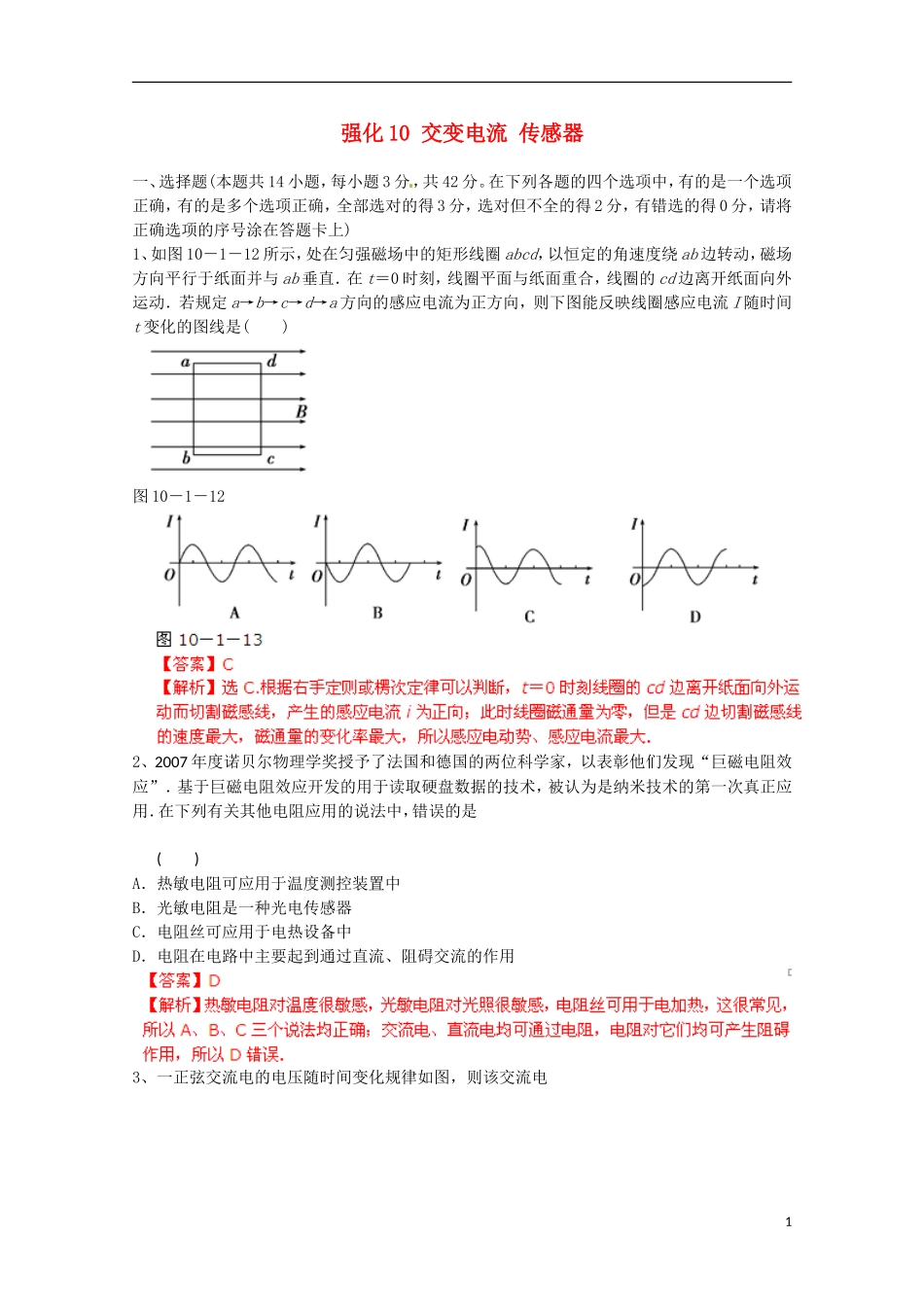

强化10交变电流传感器一、选择题(本题共14小题，每小题3分，共42分。在下列各题的四个选项中，有的是一个选项正确，有的是多个选项正确，全部选对的得3分，选对但不全的得2分，有错选的得0分，请将正确选项的序号涂在答题卡上)1、如图10－1－12所示，处在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab边转动，磁场方向平行于纸面并与ab垂直．在t＝0时刻，线圈平面与纸面重合，线圈的cd边离开纸面向外运动．若规定a→b→c→d→a方向的感应电流为正方向，则下图能反映线圈感应电流I随时间t变化的图线是()图10－1－122、2007年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”．基于巨磁电阻效应开发的用于读取硬盘数据的技术，被认为是纳米技术的第一次真正应用．在下列有关其他电阻应用的说法中，错误的是()A．热敏电阻可应用于温度测控装置中B．光敏电阻是一种光电传感器C．电阻丝可应用于电热设备中D．电阻在电路中主要起到通过直流、阻碍交流的作用3、一正弦交流电的电压随时间变化规律如图，则该交流电1A．电压瞬时值表达式为u＝100sin（25t）VB．周期为0.02sC．电压有效值为100D．频率为25Hz4、矩形线圈在匀强磁场中绕垂直于磁感线的转轴匀速转动，产生的交流电动势的最大值为Em.设t＝0时线圈平面与磁场平行，当线圈的匝数增加一倍，转速也增大一倍，其他条件不变时，交流电的电动势为（）A．e＝2Emsin2ωtB．e＝4Emsin2ωtC．e＝Emcos2ωtD．e＝4Emcos2ωt5、如图所示，线圈的自感系数L和电容器的电容C都很小，此电路的重要作用是A．阻高频通低频，输出低频和直流B．阻低频通高频，输出高频电流C．阻交流通直流，输出直流D．阻直流通交流，输出交流6、如图所示，50匝矩形闭合导线框ABCD处于磁感应强度大小B＝／10T的水平匀强磁场中，线框面积S＝0.5m2，线框电阻不计。线框绕垂直于磁场的轴OO′以角速度ω＝200rad／s匀速转动，并与理想变压器原线圈相连，副线圈接入一只“220V，60W”灯泡，且灯泡正常发光，熔断器允许通过的最大电流为10A，下列说法正确的是2（）A．中性面位置穿过线框的磁通量为零B．线框中产生交变电压的有效值为500VC．变压器原、副线圈匝数之比为25∶11D．允许变压器输出的最大功率为5000W7、两只相同的电阻，分别通过简谐波形的交流电和方形波的交流电．两种交变电流的最大值相等，波形如图10－1－10所示，在简谐波形交流电的一个周期内，简谐波形交流电在电阻上产生的焦耳热Q1与方形波交流电在电阻上产生的焦耳热Q2之比为等于()图10－1－10A．3∶1B．1∶2C．2∶1D．4∶3【答案】B38、如图6所示，面积为S、匝数为N、电阻为r的线圈与阻值为R的电阻构成闭合回路，理想交流电压表并联在电阻R的两端．线圈在磁感应强度为B的匀强磁场中绕垂直于磁场的转动轴以角速度ω匀速转动．设线圈转动到图示位置的时刻t＝0.则()A．在t＝0时刻，线圈处于中性面，流过电阻R的电流为0，电压表的读数也为0B．1秒钟内流过电阻R的电流方向改变次C．在电阻R的两端再并联一只电阻后，电压表的读数将减小D．在电阻R的两端再并联一只电容较大的电容器后，电压表的读数不变9、图2甲、乙分别表示两种电压的波形，其中图甲所示电压按正弦规律变化．下列说法正确的是()4A．图甲表示交变电流，图乙表示直流电B．两种电压的有效值相等C．图甲所示电压的瞬时值表达式为U＝311sin100πtVD．图甲所示电压经匝数比为10∶1的变压器变压后，频率变为原来的10、多数同学家里都有调光台灯、调速电风扇，过去是用变压器来实现上述调节的，缺点是成本高、体积大、效率低，且不能任意调节灯的亮度或风扇的转速．现在的调光台灯、调速电风扇是用可控硅电子元件来实现调节的，如图4所示为一个经过双向可控硅电子元件调节后加在电灯上的电压，即在正弦式电流的每一个周期中，前面的被截去，从而改变了电灯上的电压．那么现在电灯上的电压为()5A．UmB．C．D．11、某发电站采用高压输电向外输送电能。若输送的总功率为，输电电压为U，输电导线的总电阻为R，则下列说法正确的是()A．输电导线上的电流B．输电导线上的电流C．输电导线上损失的功率D．输电导线上损失的功率12...
