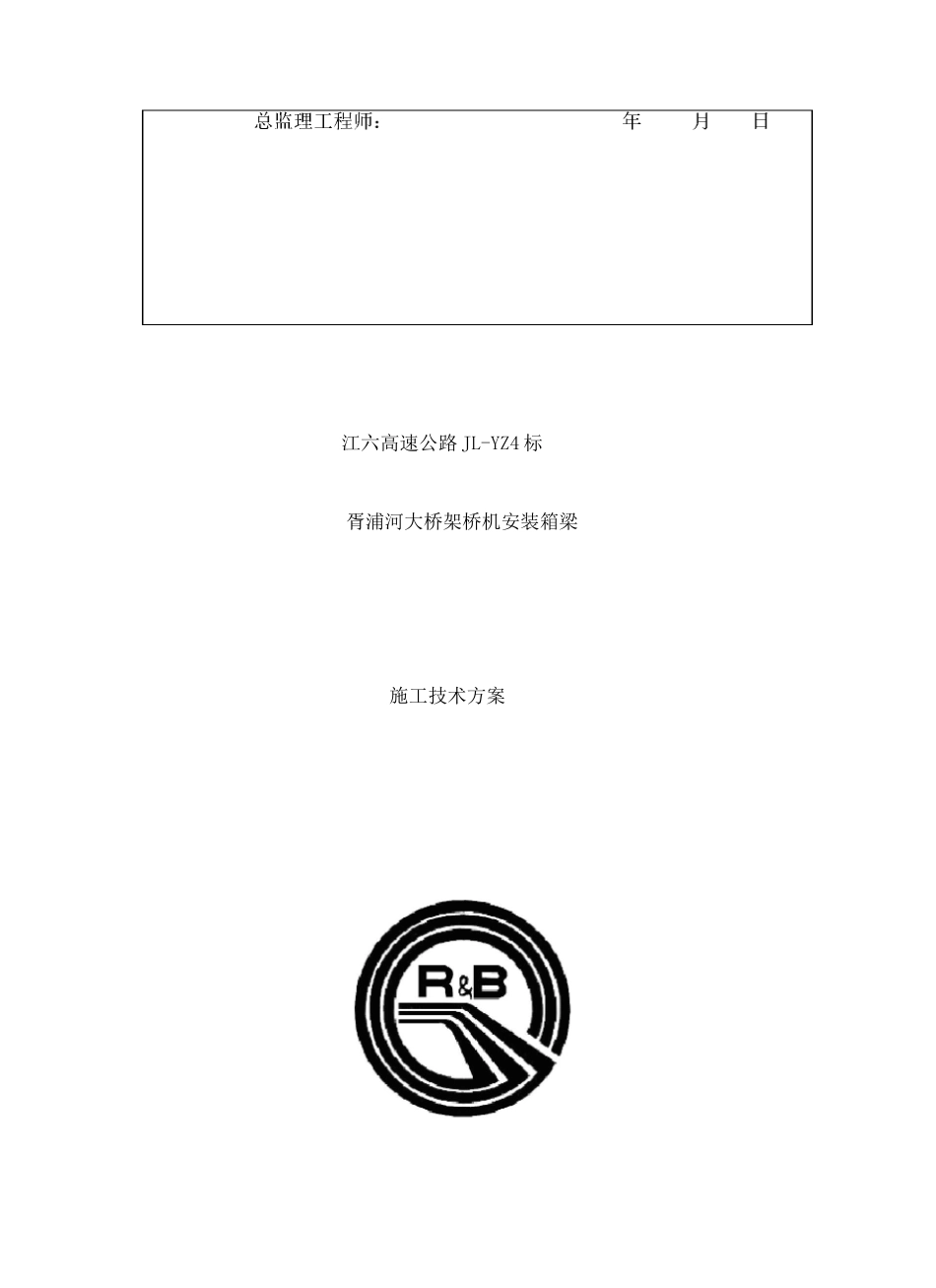

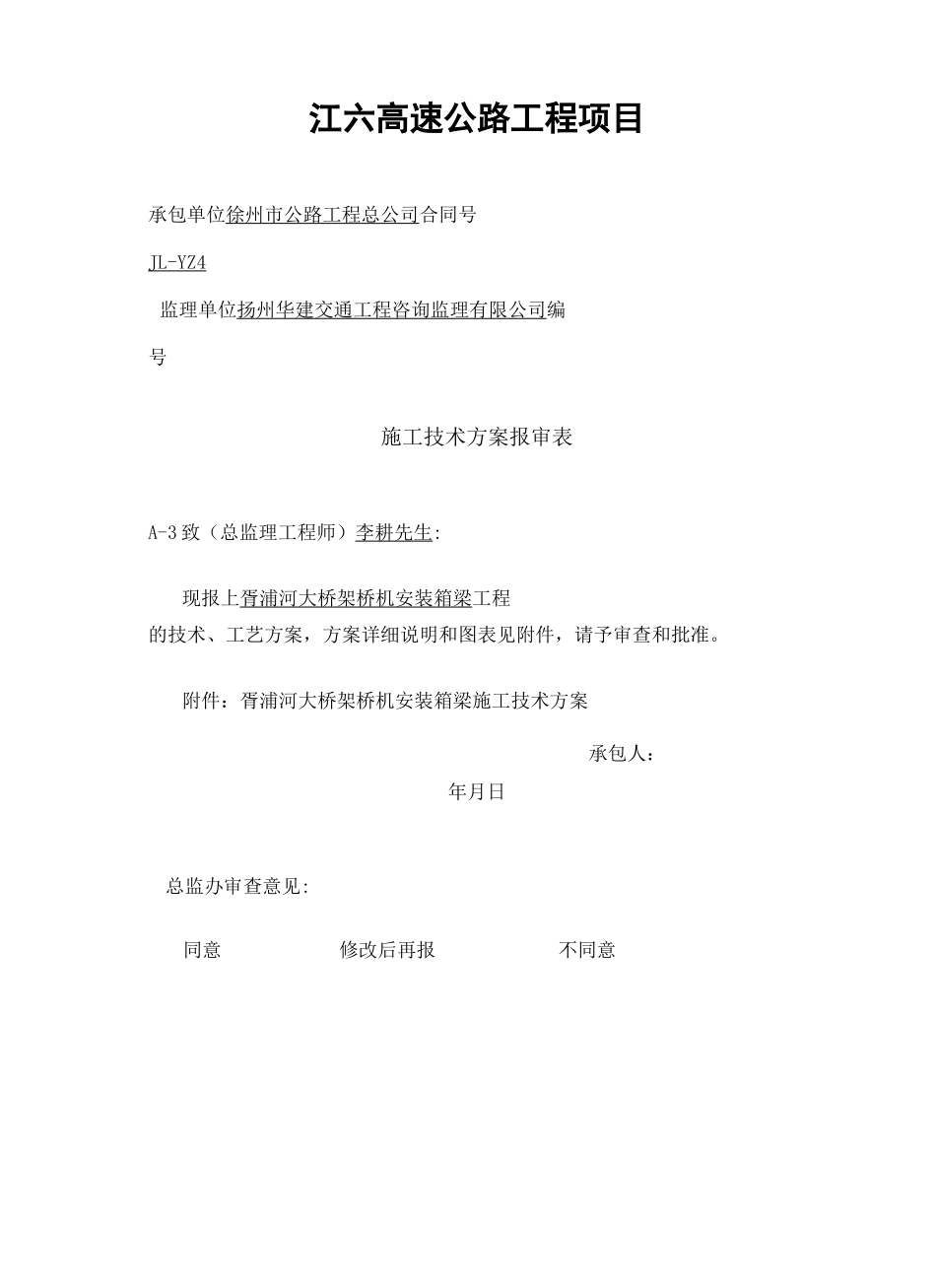

江六高速公路工程项目承包单位徐州市公路工程总公司合同号JL-YZ4监理单位扬州华建交通工程咨询监理有限公司编号施工技术方案报审表A-3致（总监理工程师）李耕先生:现报上胥浦河大桥架桥机安装箱梁工程的技术、工艺方案，方案详细说明和图表见附件，请予审查和批准。附件：胥浦河大桥架桥机安装箱梁施工技术方案承包人：年月日总监办审查意见:同意修改后再报不同意江六高速公路JL-YZ4标胥浦河大桥架桥机安装箱梁施工技术方案徐州市公路工程总公司江六高速公路JL-YZ4标项目经理部二O—O年十一月胥浦河大桥架桥机安装箱梁施工技术方案一、工程概况1、桥梁概况胥浦河大桥中心桩号为K53+，该桥上部结构为18X30m装配式预应力砼连续箱梁，下部结构桥墩采用三柱式墩、ei.5m钻孔桩基础，桥台采用肋板式台、ei.2m钻孔桩基础。该大桥后张法30m预应力箱梁共180片，位于R=3800m的右偏圆曲线上，与路线中心线夹角为50度。预制场地设在垂直胥浦河大桥第5跨右侧。箱梁总体安装方案为：第5跨10片箱梁采用汽车式起重机架安装，然在第5跨已架设的梁上拼装架桥机安装第6~18跨箱梁和第4~1跨箱梁。由吊机架设的箱梁最重约为98吨，由架桥机架设的箱梁最重约为吨。2、架桥机概况架桥机选用浙江中建路桥设备有限公司生产的JQG110t/30m步履式架桥，该机主要由纵导梁、前临时支腿、前支腿（含升降机构）、中支腿装置、尾支腿（含升降机构）、纵移桁车、起重小车、横移轨道、运梁台车、电器控制系统等组成。（后附JQG110t/30m架桥机相关资料）、施工人员及机械配备1、人员组织现场施工负责人：刘伟现场技术负责人：孙庆洁现场技术员：程意然王廷辉现场指挥:由毛玉林担任。架桥机操作员2人；安装操作工4人：电焊工和电工各1人，其他辅助人员4人。2、所需施工机械及机具JQG110t/30m架桥机：1台（套）140T龙门吊机：1台（套）电焊机（17KVA）1台5t手拉葫芦4只1t手拉葫芦2只3、测量工具全站仪1套水平尺2根水准仪及5m塔尺1套钢尺50m1把其他：万用表、钳形电流表等电工工具、仪器三、箱梁架设方案胥浦河大桥成东西走向，分左右两幅。每跨10片预应力箱梁，30米长，50°斜交。现预制场轨道与主桥纵向轴线成90°角，与盖梁成40°夹角。根据现场条件，第5跨箱梁（4#和5#桥墩之间）已采用吊机安装完毕，并焊接好横向联结，现在已安装好的第5跨箱梁上拼装架桥机，架桥机后横移轨道设在第5跨箱梁上，前横移轨道设在6#墩盖梁上。由桥梁斜交角比较大，预制场龙门吊机无法直接将箱梁送到位，所以在4#和5#墩盖梁右侧用200型贝雷片搭设2个高、长的接梁平台，将横向移梁小车轨道引出。梁场龙门吊机将箱梁吊起后送接梁平台的横向移梁小车上，横向移梁小车运梁至桥面纵向运梁轨道位置后，用千斤顶顶起箱梁，移走横向移梁小车，换上纵向运梁小车。在开始架设第6跨箱梁时，因架桥机后横移轨道处于第5跨梁面约2m处，纵向运梁小车必须向江都方向后退约6m后，架桥机方可就位。因此必须在4#桥墩后搭设排架让纵移小车后退约6m，让架桥机横移就位，然后纵向运梁小车再运梁前移喂梁给架桥机，完成架桥机起梁。该排架用321型和200贝雷梁搭设，排架长,宽度。第6跨10片梁安装完成，架桥机前移一跨后，即可拆除第4跨桥墩后排架。根据计划，先用架桥机向西安装第6至18跨箱梁，完成后架桥机调头向东架设第4跨至1跨。在第18跨箱梁架完前，将18#桥台桥头路基全幅完成填筑，使架桥机架设好第18跨后，自行走上桥头路基进行调头，完成调头后往东行，依次架设第4至第1跨箱梁。四、架桥机拼装：选在右幅已架好的第5跨梁上拼装架桥机。将桥位右侧宽15m范围内和第5跨下清理整平、压实，便于251和50t吊机进场作业。拼装架桥机时，用一台25t汽车吊在桥下拼装前、中支腿，并将其吊上6#墩盖梁和已架上的第5跨箱梁且固定。尔后用25t汽车吊拼接主梁、安装附件。拼好后，用2台50t汽车吊同时吊装架桥机外侧主梁，定位后，再吊装架桥机内侧主梁。（1）根据桥型情况（斜交、曲线、直线等），按要求铺设架桥机横移轨道，前支腿轨道铺设在桥台上，中支腿轨道铺在桥台上后的箱梁上，横移轨道底部枕木要密铺，箱梁必须经过焊接，不得有沉降、松动现象，两根横移轨道的纵向高...
