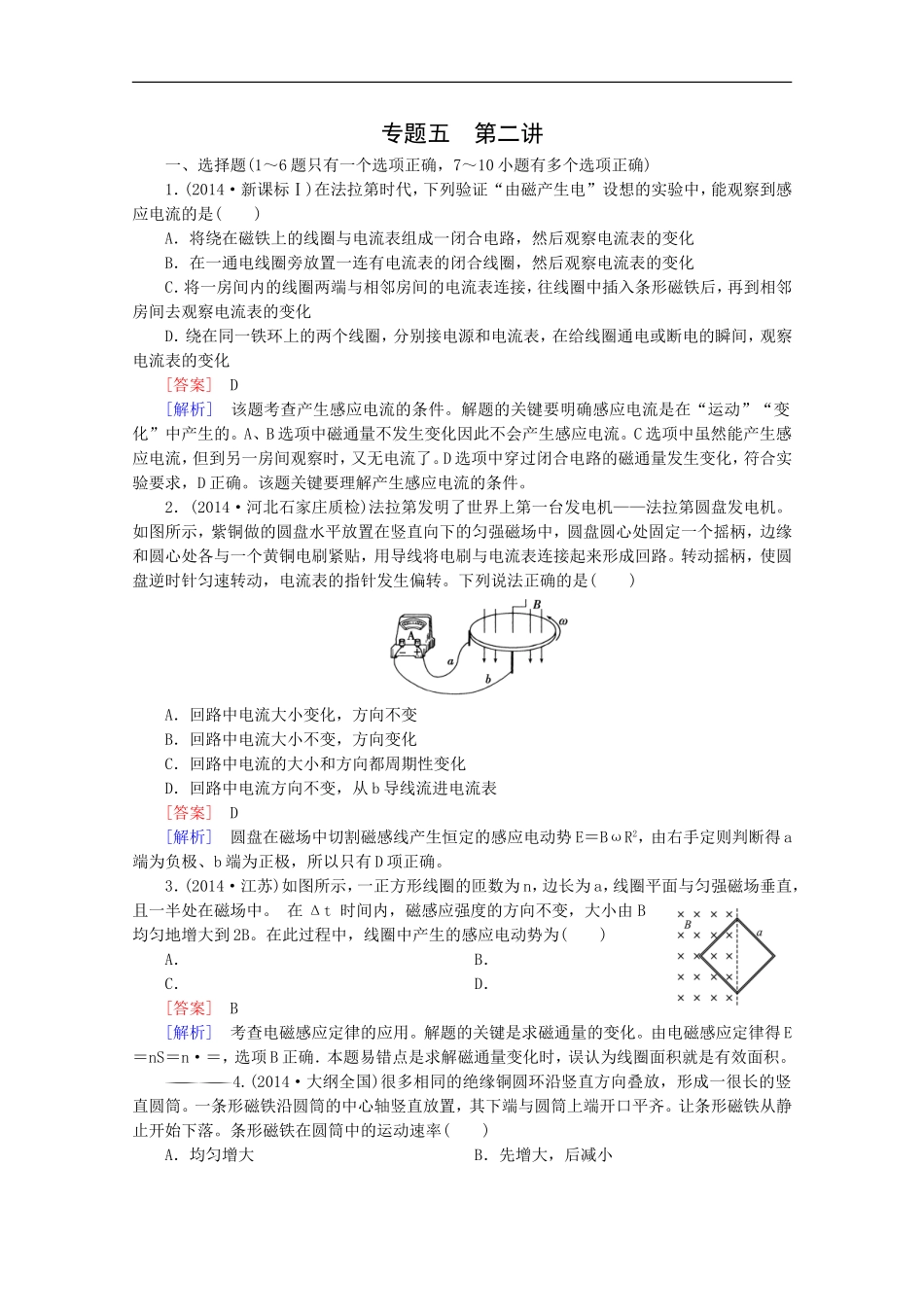

专题五第二讲一、选择题(1～6题只有一个选项正确，7～10小题有多个选项正确)1．(2014·新课标Ⅰ)在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是()A．将绕在磁铁上的线圈与电流表组成一闭合电路，然后观察电流表的变化B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化[答案]D[解析]该题考查产生感应电流的条件。解题的关键要明确感应电流是在“运动”“变化”中产生的。A、B选项中磁通量不发生变化因此不会产生感应电流。C选项中虽然能产生感应电流，但到另一房间观察时，又无电流了。D选项中穿过闭合电路的磁通量发生变化，符合实验要求，D正确。该题关键要理解产生感应电流的条件。2．(2014·河北石家庄质检)法拉第发明了世界上第一台发电机——法拉第圆盘发电机。如图所示，紫铜做的圆盘水平放置在竖直向下的匀强磁场中，圆盘圆心处固定一个摇柄，边缘和圆心处各与一个黄铜电刷紧贴，用导线将电刷与电流表连接起来形成回路。转动摇柄，使圆盘逆时针匀速转动，电流表的指针发生偏转。下列说法正确的是()A．回路中电流大小变化，方向不变B．回路中电流大小不变，方向变化C．回路中电流的大小和方向都周期性变化D．回路中电流方向不变，从b导线流进电流表[答案]D[解析]圆盘在磁场中切割磁感线产生恒定的感应电动势E＝BωR2，由右手定则判断得a端为负极、b端为正极，所以只有D项正确。3．(2014·江苏)如图所示，一正方形线圈的匝数为n，边长为a，线圈平面与匀强磁场垂直，且一半处在磁场中。在Δt时间内，磁感应强度的方向不变，大小由B均匀地增大到2B。在此过程中，线圈中产生的感应电动势为()A．B．C．D．[答案]B[解析]考查电磁感应定律的应用。解题的关键是求磁通量的变化。由电磁感应定律得E＝nS＝n·＝，选项B正确．本题易错点是求解磁通量变化时，误认为线圈面积就是有效面积。4.(2014·大纲全国)很多相同的绝缘铜圆环沿竖直方向叠放，形成一很长的竖直圆筒。一条形磁铁沿圆筒的中心轴竖直放置，其下端与圆筒上端开口平齐。让条形磁铁从静止开始下落。条形磁铁在圆筒中的运动速率()A．均匀增大B．先增大，后减小C．逐渐增大，趋于不变D．先增大，再减小，最后不变[答案]C[解析]本题考查电磁感应现象中的力学问题。解题关键要明确合力的变化，磁铁运动过程中受到重力和磁场力，mg－F磁＝ma，随速度的增大，F磁增大，a减小，最后速度趋于不变，C正确，本题定性考查了磁场力的变化问题，要注意过程分析。5．(2014·云南第一次检测)如图甲所示，线圈ABCD固定于匀强磁场中，磁场方向垂直纸面向外，当磁场变化时，线圈AB边所受安培力向右且变化规律如图乙所示，则磁场的变化情况可能是选项中的()[答案]D[解析]A图中，磁场均匀增强，由楞次定律判断线圈ABCD中的感应电流沿顺时针方向，利用左手定则判断AB边受安培力方向向右，安培力大小由法拉第电磁感应定律有F安＝lB，则知F安变大，与题目已知不符，A错；B图中，磁场变强，线圈中产生顺时针方向电流，AB边受安培力方向向右，安培力大小F安＝lB，则知F安变大，与题目已知不符，B错；C图中，磁场变弱，线圈中产生逆时针方向电流，AB边受力方向向左，与题目已知不符，C错；D图中，磁场变强，线圈中产生顺时针方向电流，AB边受安培力方向向右，安培力大小F安＝lB，可知安培力大小可能恒定，D对。6．(2014·河北石家庄质检)如图所示，两根电阻不计的光滑金属导轨竖直放置，导轨上端接电阻R，宽度相同的水平条形区域Ⅰ和Ⅱ内有方向垂直导轨平面向里的匀强磁场B，Ⅰ和Ⅱ之间无磁场。一导体棒两端套在导轨上，并与两导轨始终保持良好接触，导体棒从距区域Ⅰ上边界H处由静止释放，在穿过两段磁场区域的过程中，流过电阻R上的电流及其变化情况相同。下面四个图象能定性描述导体棒速度大小与时间关系的是()[答案]C[解析]MN棒先做自由落体，当到Ⅰ区磁场时由四个选项知棒开始减速说明F安...
