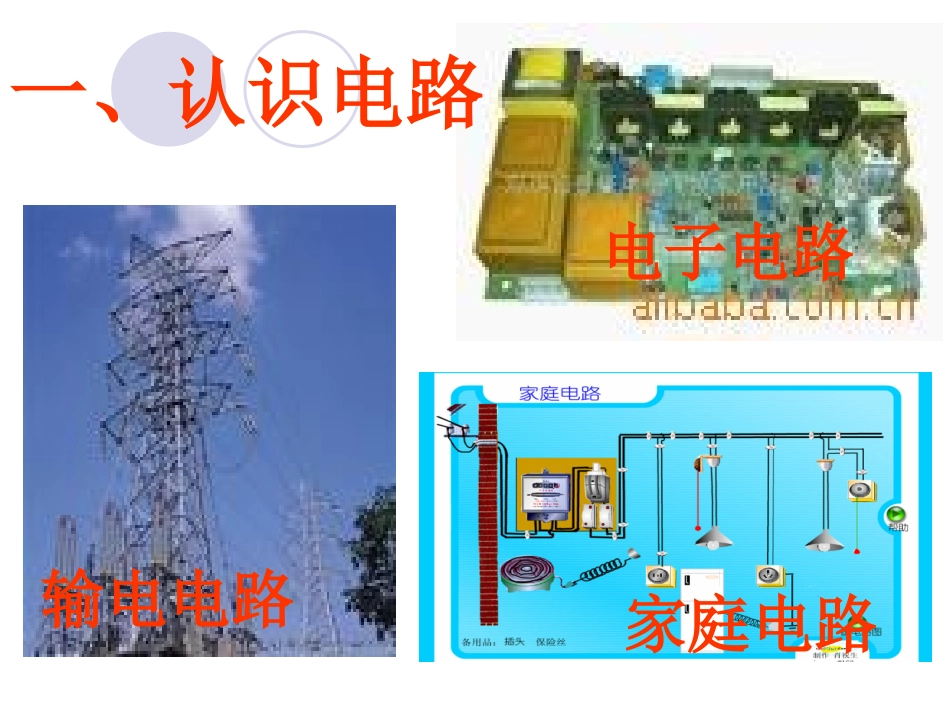

问题：怎样才能这些灯亮起来呢？电子电路一、认识电路输电电路家庭电路思考：给你如下器材：两节干电池、一只小灯泡、一个开关和4根导线，你能不能利用这些器材来控制小灯泡亮与熄？人行有道，车行驶也有路，电的流动也是有路，你要让要小灯泡亮起来，肯定要接入电路。无论多么复杂的电路都是一些简单电路组成。下面我们学习最简单的电路活动1怎样使一个小灯泡发光选择器材使小灯泡发光图13-15实验：用电器电源开关电源开关小灯泡导线一些基本电路元件及作用电源：能够持续向用电器提供电能的装置蓄电池电源电池组灯泡用电器：利用电能来工作的器件。一些基本电路元件及作用开关一些基本电路元件及作用开关：控制电路通断的器件拉线开关按钮开关拨动开关声控开关闸刀开关触摸延时开关导线导线：用来连接电路的器件一些基本电路元件及作用归纳小结:一个完整的电路应包含＿＿、＿＿＿、＿＿＿和＿＿＿四部分，缺一不可。电源开关用电器导线一、电路的基本组成1.电路电路是用导线把电源、开关用电器等连接起来组成的电的路径2.电路的基本组成3.基本电路元件的作用电源：能够持续向用电器提供电能的装置。用电器：利用电能来工作的器件。开关：控制电路通断的器件导线：用来连接电路的器件一个简单电路只有一个用电器、一个开关、一个电源和若干导线组成。哪个是简单电路？甲乙二、电路的三种状态——通路、开路和短路通路：电路接好后，闭合开关，处处相通的电路。电路处于通路时的现象：（1）用电器能工作；（2）电路中有电流。确定电路是通路的方法：（1）看用电器能否工作；（2）用仪器（电流表）检查电路中是否有电流。开路：开关未闭合，或电线断开、接头松脱，致使电路在某处断开的电路，也叫断路。(1)(2)电路处于开路时的现象：（1）用电器不能工作，（2）电路中无有电流。造成开路的原因：a.开关未闭合；b.电线断开；c.接头松脱；d.用电器坏了；e.电池组的电池松动了，彼此接触不良，或电池和电池夹接触不良，供不上电；f.导线与接线柱之间松动了。整体短路：导线不经过用电器直接跟电源两极连接的电路。局部短路：当电路中有多个用电器时，直接用导线将电路中的某个用电器两端连接的电路局部短路的特点：电路接通时，电流不经过该用电器而经过导线流到其他用电器，造成该用电器被短路，不能工作，其他用电器仍能工作。短路时，电路中的电流很大，电短路时，电路中的电流很大，电源和导线会因发热过多而被烧坏源和导线会因发热过多而被烧坏在生产和生活中，一旦发生短路，在生产和生活中，一旦发生短路，轻则会造成电路故障，重则烧毁轻则会造成电路故障，重则烧毁用电器，甚至引起火灾。用电器，甚至引起火灾。如何把下列集成电路的连接情况表示出来呢？你认为电路图该怎样画？议一议：1.什么是电路图用规定的符号表示电路连接情况的图叫做电路图三、怎样画电路图实物符号实物符号+-2.常用的电路元件符号3.怎样画电路图(1)元件位置安排要适当，分布要均匀；这样好看吗？电源电灯开关(2)整个电路图最好呈长方形，导线要横平竖直。这样行吗？3.怎样画电路图(1)元件位置安排要适当，分布要均匀；电源电灯开关(3)元件不要画在拐角处。这样正确吗？3.怎样画电路图电源电灯开关(2)整个电路图最好呈长方形，导线要横平竖直。(1)元件位置安排要适当，分布要均匀；(4)按顺序从正极依次画到负极。3.怎样画电路图电源电灯开关(3)元件不要画在拐角处。(2)整个电路图最好呈长方形，导线要横平竖直。(1)元件位置安排要适当，分布要均匀；画电路图的注意事项：1、实物图和电路图中各元件的顺序一定要一致。2、用统一规定的器件符号。3、电路图画得简洁、工整。通常用横平、竖直的线段代表连接导线，转弯处一般取直角，整个电路呈长方形。4、器件符号安排合理的位置，分布均匀，不要将器件画在图拐弯处，画成的电路图应清楚美观。5、连接线不能交叉，相接处加上着重号活动2怎样使两个灯泡同时发光想出几种不同连接方法，并在框内画出电路图图13-20L1L2L1L2四、电路的连接——两种基本电路实验设计：方法一观察实验现象（1）观察1：当合上开关时，两个灯泡有什么变化？实验（1）结...
