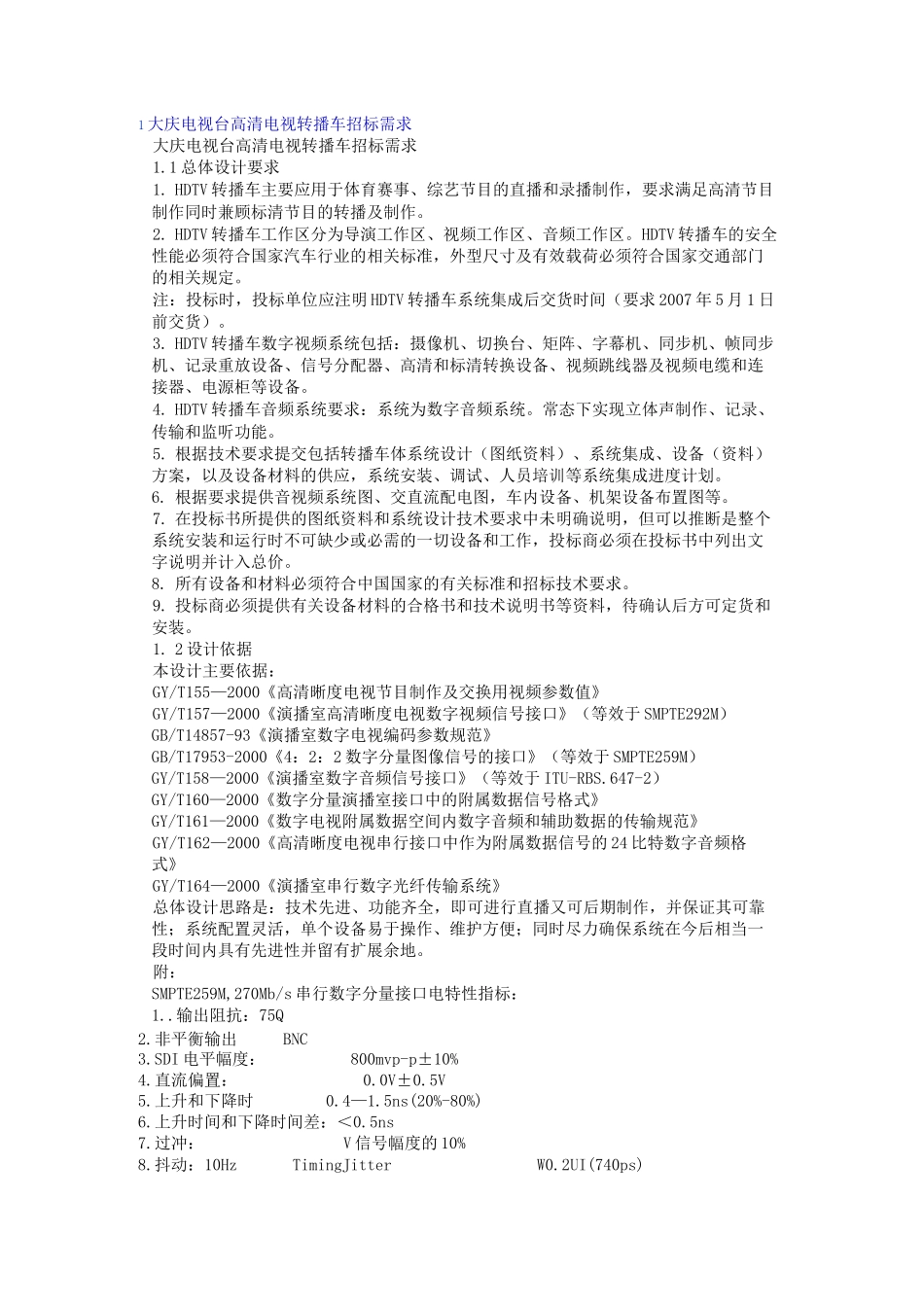

1大庆电视台高清电视转播车招标需求大庆电视台高清电视转播车招标需求1.1总体设计要求1.HDTV转播车主要应用于体育赛事、综艺节目的直播和录播制作，要求满足高清节目制作同时兼顾标清节目的转播及制作。2.HDTV转播车工作区分为导演工作区、视频工作区、音频工作区。HDTV转播车的安全性能必须符合国家汽车行业的相关标准，外型尺寸及有效载荷必须符合国家交通部门的相关规定。注：投标时，投标单位应注明HDTV转播车系统集成后交货时间（要求2007年5月1日前交货）。3.HDTV转播车数字视频系统包括：摄像机、切换台、矩阵、字幕机、同步机、帧同步机、记录重放设备、信号分配器、高清和标清转换设备、视频跳线器及视频电缆和连接器、电源柜等设备。4.HDTV转播车音频系统要求：系统为数字音频系统。常态下实现立体声制作、记录、传输和监听功能。5.根据技术要求提交包括转播车体系统设计（图纸资料）、系统集成、设备（资料）方案，以及设备材料的供应，系统安装、调试、人员培训等系统集成进度计划。6.根据要求提供音视频系统图、交直流配电图，车内设备、机架设备布置图等。7.在投标书所提供的图纸资料和系统设计技术要求中未明确说明，但可以推断是整个系统安装和运行时不可缺少或必需的一切设备和工作，投标商必须在投标书中列出文字说明并计入总价。8.所有设备和材料必须符合中国国家的有关标准和招标技术要求。9.投标商必须提供有关设备材料的合格书和技术说明书等资料，待确认后方可定货和安装。1.2设计依据本设计主要依据：GY/T155—2000《高清晰度电视节目制作及交换用视频参数值》GY/T157—2000《演播室高清晰度电视数字视频信号接口》（等效于SMPTE292M）GB/T14857-93《演播室数字电视编码参数规范》GB/T17953-2000《4：2：2数字分量图像信号的接口》（等效于SMPTE259M）GY/T158—2000《演播室数字音频信号接口》（等效于ITU-RBS.647-2）GY/T160—2000《数字分量演播室接口中的附属数据信号格式》GY/T161—2000《数字电视附属数据空间内数字音频和辅助数据的传输规范》GY/T162—2000《高清晰度电视串行接口中作为附属数据信号的24比特数字音频格式》GY/T164—2000《演播室串行数字光纤传输系统》总体设计思路是：技术先进、功能齐全，即可进行直播又可后期制作，并保证其可靠性；系统配置灵活，单个设备易于操作、维护方便；同时尽力确保系统在今后相当一段时间内具有先进性并留有扩展余地。附：SMPTE259M,270Mb/s串行数字分量接口电特性指标：1..输出阻抗：75Q2.非平衡输出BNC3.SDI电平幅度：800mvp-p±10%4.直流偏置：0.0V±0.5V5.上升和下降时间:0.4—1.5ns(20%-80%)6.上升时间和下降时间差：＜0.5ns7.过冲：V信号幅度的10%8.抖动：10HzTimingJitterW0.2UI(740ps)215dB(5MHz-270MHz)100KHzAlignmentJitterW0.2UI(740ps)9.输出端反射损耗:215dB(5MHz-270MHz)10.输入阻抗：75Q11.非平衡输入BNC12.输入端反射损耗：SMPTE292M,1.485Gb/s串行数字分量接口电特性指标：I..输出阻抗：75Q2.非平衡输出BNC3.SDI电平幅度：800mvp-p±10%4.直流偏置：0.0V±0.5V5.上升和下降时间：〈270PS(20%-80%)6.上升时间和下降时间差：W100PS7.过冲：V信号幅度的10%8.抖动：10HzTimingJitterW1UI(673ps)100KHzAlignmentJitterW0.2UI(135ps)9•输出端反射损耗：215dB(5MHz-1.485GHz)10.输入阻抗：75QII.非平衡输入BNC12.输入端反射损耗：215dB(5MHz-1.485GHz)1.3设计原则作者：大庆电视台吧进2007-5-921:38冋复此发言2大庆电视台高清电视转播车招标需求本项目的设计应遵循以下原则：1.先进性系统设计应保证在体育直播和综艺节目制作方面与国际发展潮流同步。2.经济性对系统进行统筹规划，设备应具有最佳的性能价格比。3.可扩展性根据节目制作流程特点并结合实际需要，系统设计中，保证系统功能清晰、简洁、扩展灵活。对设备规模、机架、空间、跳线排、监视器等作合理布置，周边设备按需购置。不购设备机架用盲板代替，保证今后扩展灵活、方便且布线规范。4.高可靠性HDTV转播车系统要求有极高的运行可靠性。同时系统设计中，必须考虑完善的应急方案。HDTV转播车系统用于各类体育节目、综艺节目的直...
