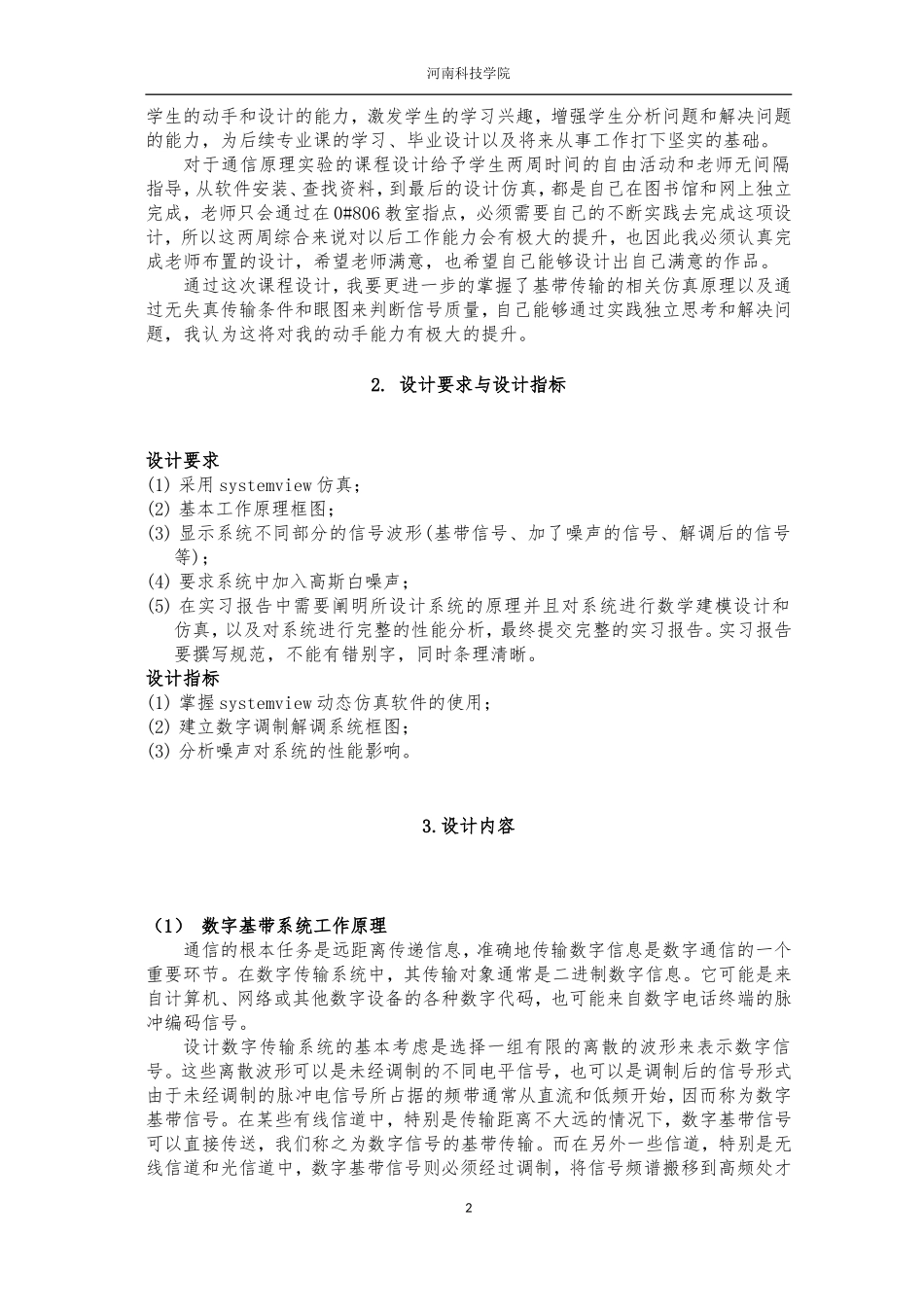

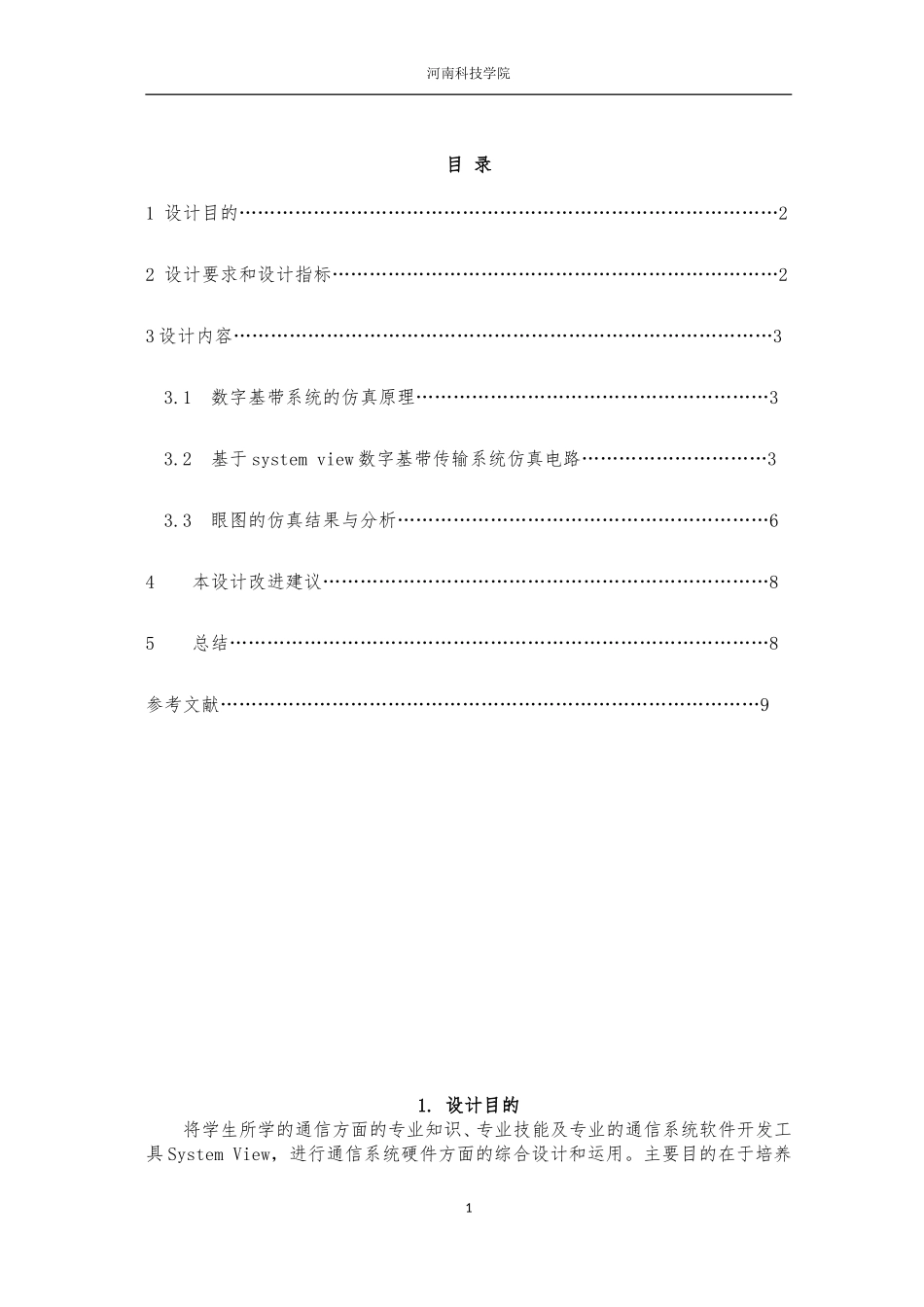

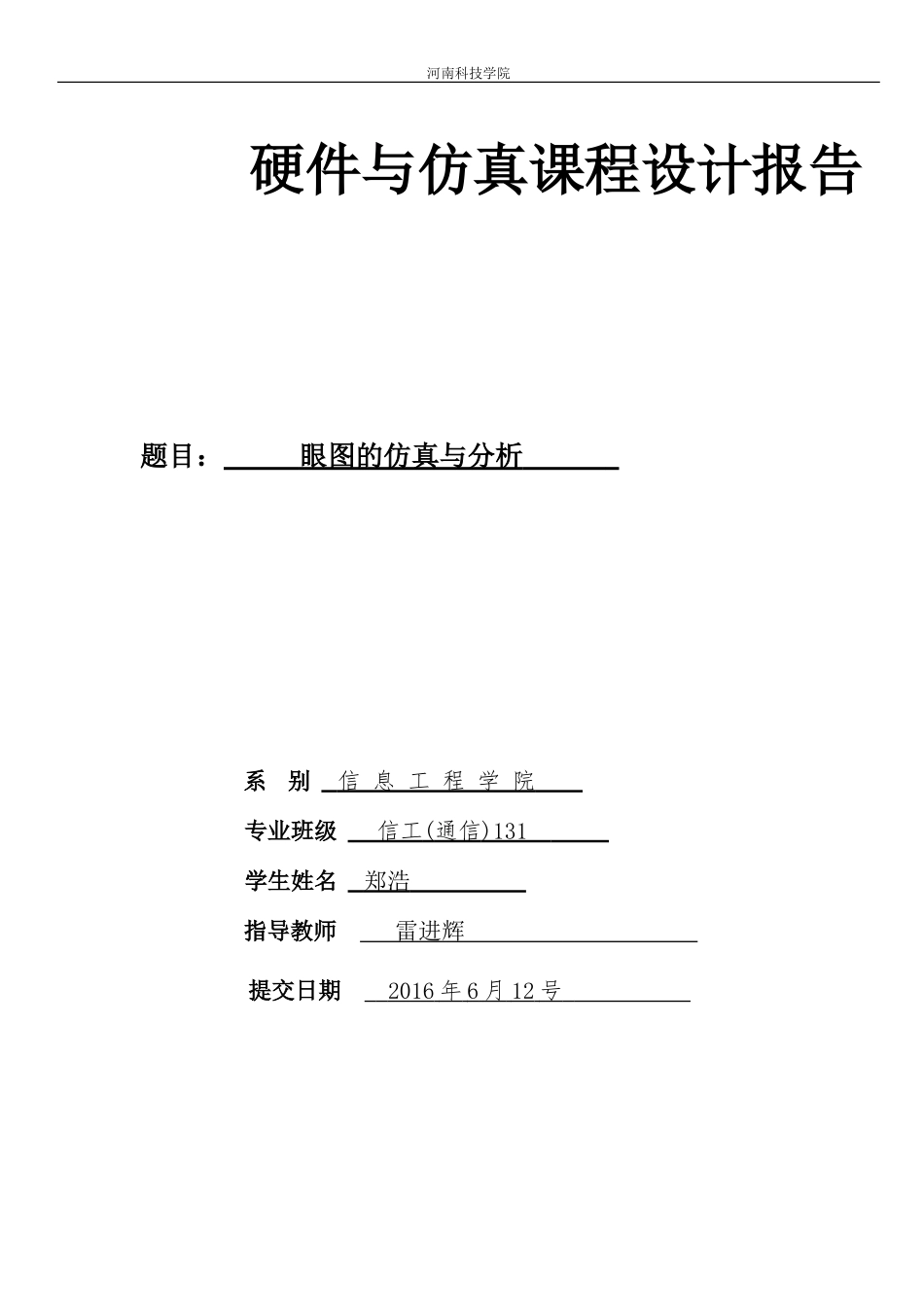

河南科技学院硬件与仿真课程设计报告题目：眼图的仿真与分析系别信息工程学院专业班级信工(通信)131学生姓名郑浩指导教师雷进辉提交日期2016年6月12号河南科技学院目录1设计目的……………………………………………………………………………22设计要求和设计指标………………………………………………………………23设计内容……………………………………………………………………………33.1数字基带系统的仿真原理…………………………………………………33.2基于systemview数字基带传输系统仿真电路…………………………33.3眼图的仿真结果与分析……………………………………………………64本设计改进建议………………………………………………………………85总结……………………………………………………………………………8参考文献……………………………………………………………………………91.设计目的将学生所学的通信方面的专业知识、专业技能及专业的通信系统软件开发工具SystemView，进行通信系统硬件方面的综合设计和运用。主要目的在于培养1河南科技学院学生的动手和设计的能力，激发学生的学习兴趣，增强学生分析问题和解决问题的能力，为后续专业课的学习、毕业设计以及将来从事工作打下坚实的基础。对于通信原理实验的课程设计给予学生两周时间的自由活动和老师无间隔指导，从软件安装、查找资料，到最后的设计仿真，都是自己在图书馆和网上独立完成，老师只会通过在0#806教室指点，必须需要自己的不断实践去完成这项设计，所以这两周综合来说对以后工作能力会有极大的提升，也因此我必须认真完成老师布置的设计，希望老师满意，也希望自己能够设计出自己满意的作品。通过这次课程设计，我要更进一步的掌握了基带传输的相关仿真原理以及通过无失真传输条件和眼图来判断信号质量，自己能够通过实践独立思考和解决问题，我认为这将对我的动手能力有极大的提升。2.设计要求与设计指标设计要求(1)采用systemview仿真；(2)基本工作原理框图；(3)显示系统不同部分的信号波形(基带信号、加了噪声的信号、解调后的信号等)；(4)要求系统中加入高斯白噪声；(5)在实习报告中需要阐明所设计系统的原理并且对系统进行数学建模设计和仿真，以及对系统进行完整的性能分析，最终提交完整的实习报告。实习报告要撰写规范，不能有错别字，同时条理清晰。设计指标(1)掌握systemview动态仿真软件的使用；(2)建立数字调制解调系统框图；(3)分析噪声对系统的性能影响。3.设计内容（1）数字基带系统工作原理通信的根本任务是远距离传递信息，准确地传输数字信息是数字通信的一个重要环节。在数字传输系统中，其传输对象通常是二进制数字信息。它可能是来自计算机、网络或其他数字设备的各种数字代码，也可能来自数字电话终端的脉冲编码信号。设计数字传输系统的基本考虑是选择一组有限的离散的波形来表示数字信号。这些离散波形可以是未经调制的不同电平信号，也可以是调制后的信号形式由于未经调制的脉冲电信号所占据的频带通常从直流和低频开始，因而称为数字基带信号。在某些有线信道中，特别是传输距离不大远的情况下，数字基带信号可以直接传送，我们称之为数字信号的基带传输。而在另外一些信道，特别是无线信道和光信道中，数字基带信号则必须经过调制，将信号频谱搬移到高频处才2河南科技学院能在信道中传输。如果把调制与解调过程看做是广义信道的一部分，则任何数据传输系统均可等效为基带传输系统。因而数字基带信号的传输原理是十分重要的。通过systemview提供的仿真环境对数字基带传输中的一些问题加以仿真、分析以及自己动手实践，能帮助我们进一步加深对这些知识系统的理解，并增强自己对专业知识的认识。图（a）为数字传输系统模型图。图（a）（2）基于systemview数字基带传输系统仿真电路通过老师发送的电子稿经过自己的理解以及请教老师，基于软件systemview仿真得到了数字基带传输系统仿真电路图。如图（b）。图（b）未经调制的数字信号所占据的频谱是从零频或很低频率开始，称为数字基带信号。数字基带信号是数字信息的电波形表示，它可以用不同的电平或脉冲来表3...
