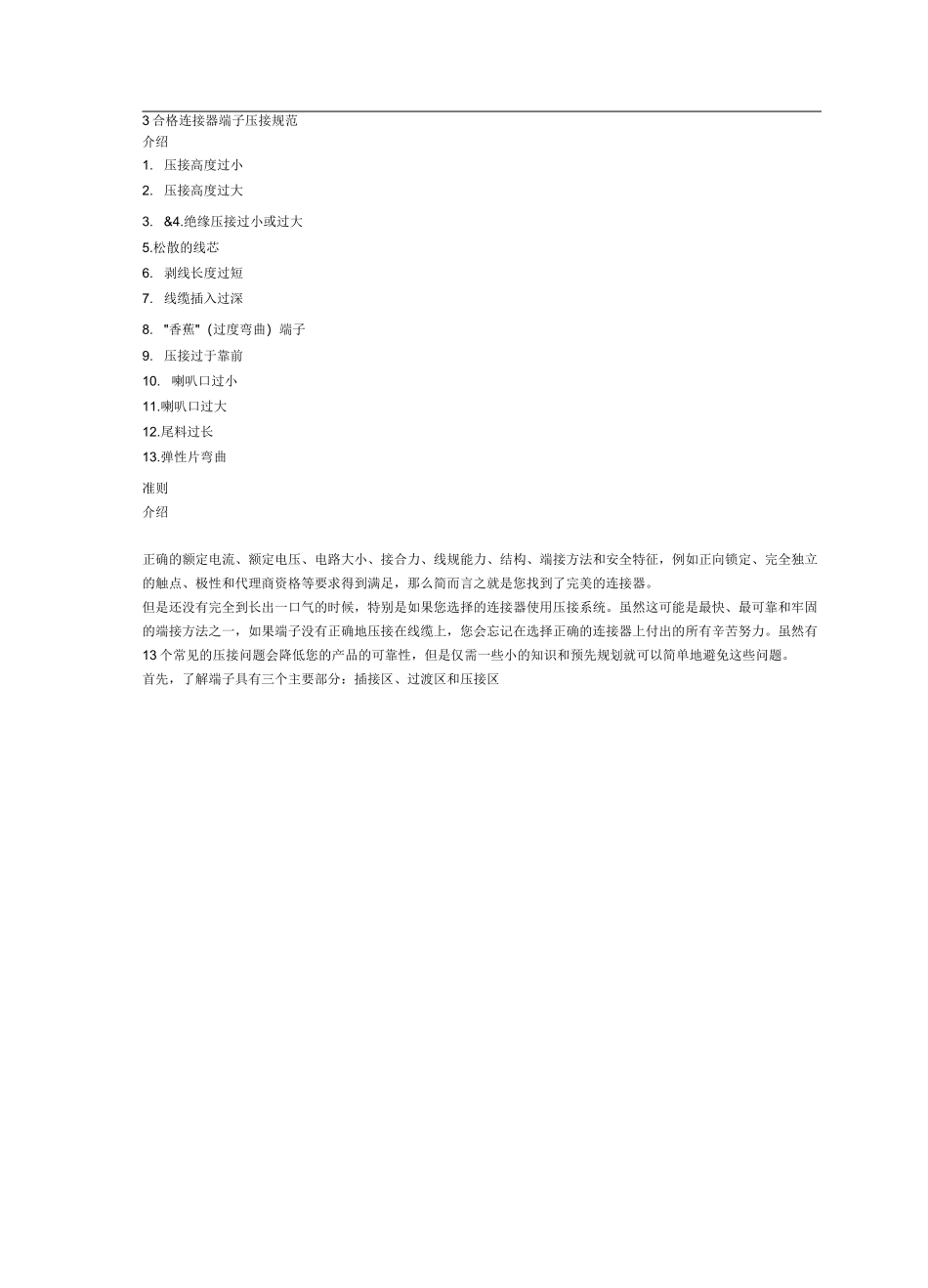

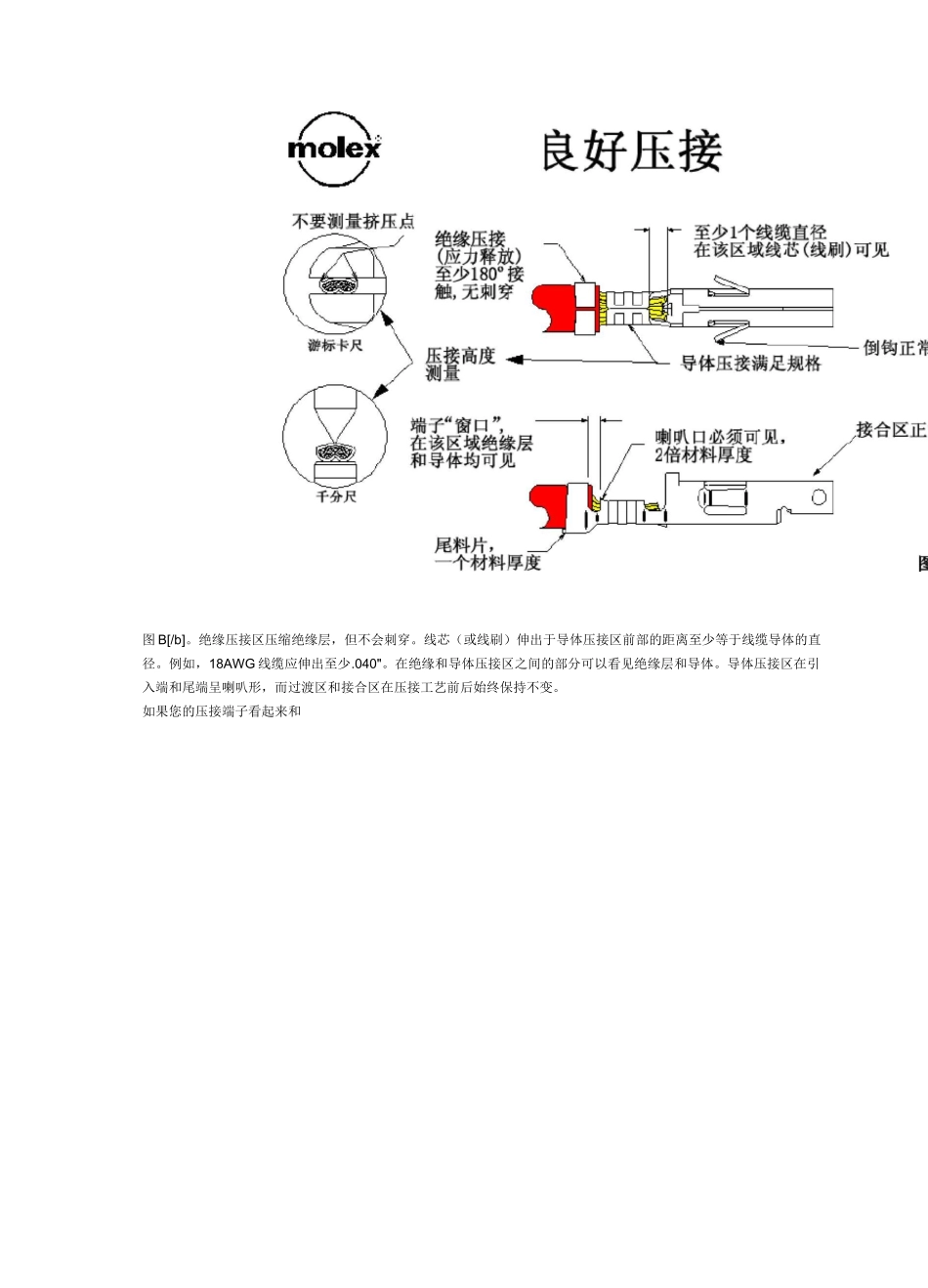

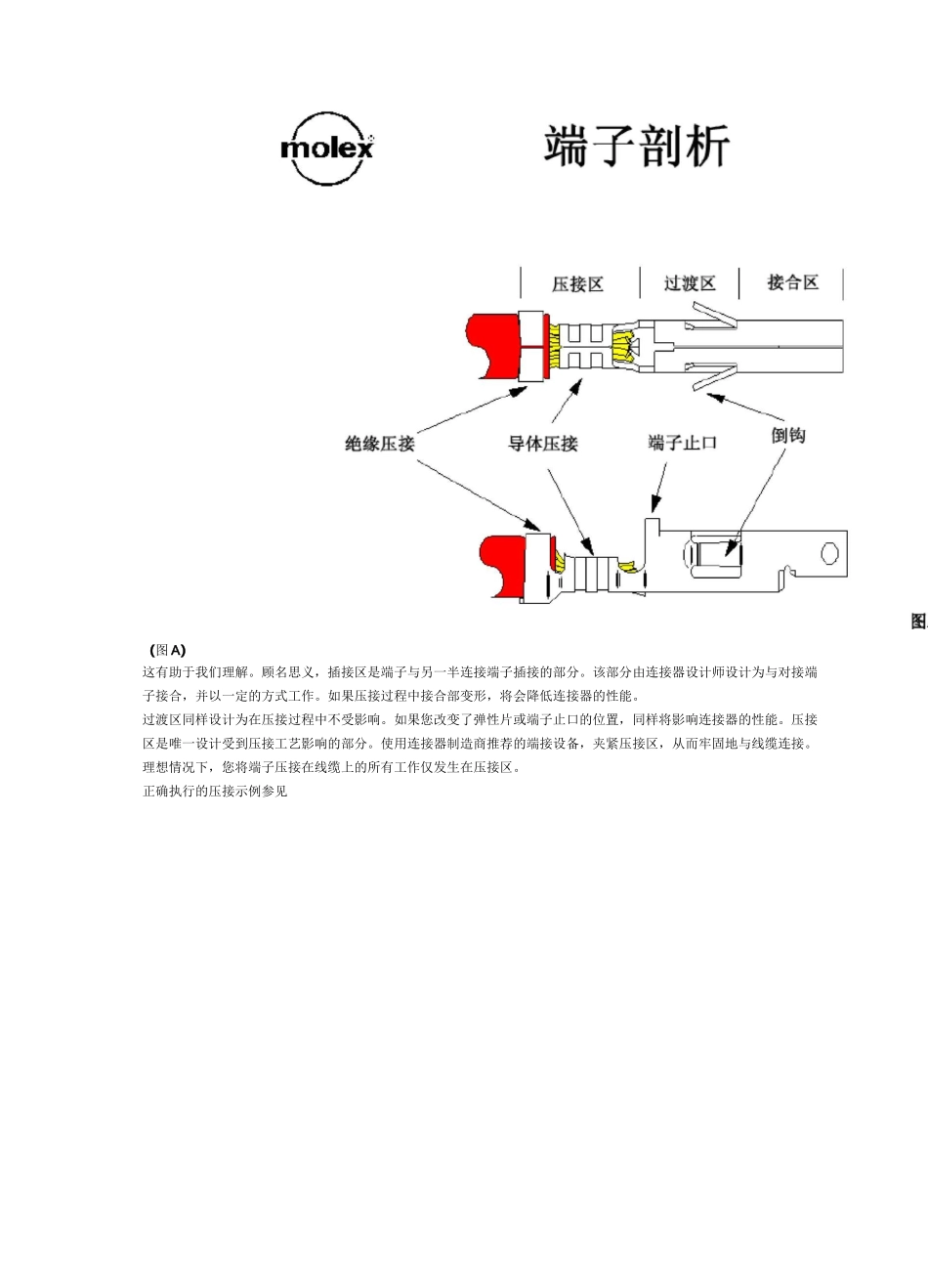

3合格连接器端子压接规范介绍1.压接高度过小2.压接高度过大3.&4.绝缘压接过小或过大5.松散的线芯6.剥线长度过短7.线缆插入过深8."香蕉"(过度弯曲)端子9.压接过于靠前10.喇叭口过小11.喇叭口过大12.尾料过长13.弹性片弯曲准则介绍正确的额定电流、额定电压、电路大小、接合力、线规能力、结构、端接方法和安全特征,例如正向锁定、完全独立的触点、极性和代理商资格等要求得到满足,那么简而言之就是您找到了完美的连接器。但是还没有完全到长出一口气的时候,特别是如果您选择的连接器使用压接系统。虽然这可能是最快、最可靠和牢固的端接方法之一,如果端子没有正确地压接在线缆上,您会忘记在选择正确的连接器上付出的所有辛苦努力。虽然有13个常见的压接问题会降低您的产品的可靠性,但是仅需一些小的知识和预先规划就可以简单地避免这些问题。首先,了解端子具有三个主要部分:插接区、过渡区和压接区(图A)这有助于我们理解。顾名思义,插接区是端子与另一半连接端子插接的部分。该部分由连接器设计师设计为与对接端子接合,并以一定的方式工作。如果压接过程中接合部变形,将会降低连接器的性能。过渡区同样设计为在压接过程中不受影响。如果您改变了弹性片或端子止口的位置,同样将影响连接器的性能。压接区是唯一设计受到压接工艺影响的部分。使用连接器制造商推荐的端接设备,夹紧压接区,从而牢固地与线缆连接。理想情况下,您将端子压接在线缆上的所有工作仅发生在压接区。正确执行的压接示例参见图B[/b]。绝缘压接区压缩绝缘层,但不会刺穿。线芯(或线刷)伸出于导体压接区前部的距离至少等于线缆导体的直径。例如,18AWG线缆应伸出至少.040"。在绝缘和导体压接区之间的部分可以看见绝缘层和导体。导体压接区在引入端和尾端呈喇叭形,而过渡区和接合区在压接工艺前后始终保持不变。如果您的压接端子看起来和molex良好压不要测量挤压点绝缘压接(应力释r至少1个线缆苴径在该区域线芯(线刷)可淵标忖千分茎少丄少接触,无剌穿騷高度*端子“窗口;在该区域绝缘层和导体均可见导体压接满足规格倒钩正常喇叽口必烦可见,2倍材料厚度.接合区正ffl厚便图B[/b]中的端子不同,可能是因为在压接工艺中出现了错误。这里是压接工艺中可能出现的13个最常见的问题,以及如何避免它们。1.压接高度过小压接高度是指导体压接区在压接后的横截面高度,它是良好压接最重要的特征。连接器制造商提供了为端子设计的每种线缆尺寸的压接高度。给定线缆的正确压接高度范围或公差可能小达0.002"。在如此严格的规范下,检验压接机是否设置正确对于获得良好压接是非常重要的。过小压接髙度满足线规适用的端了规格解决方法:检验端子适用的线规是否正确或者调节压接机上的导体压接高度E1molex导体压接高度过小根据端了规格和线规,压接高度过小良好压接(图I)或过大(图II)的压接高度无法提供规定的压接强度(对线缆端子的保持力),会减小线缆拉拔力和额定电流,一般情况下还会引起压接头在非正常的工作条件下性能降低。过小的压接高度还会压断线芯或者折断导体压接区的金属。2.压接高度过大过大的压接高度无法正确压缩线芯,引起压接区过大的无效空隙,因为线芯和端子金属之间没有足够的金属间接触。问题#1的解决方法很简单:调节压接机上的导体压接高度。在首次使用压接机进行工作时,使用图B中所示的游标卡尺或千分尺检验压接高度在规定范围内,并且在工作过程中应按照要求的频度重新检查,以保持正确的压接高度。3.&4.绝缘压接区过小或过大图III和金绝缘压接高度过大繼嫌压接片未接触絶缘层的顶部绝缘压接片接触绝缘层的顶部和侧面180"Min.解决方法:调节压挂机上的绝缘:压接高度ffliv图IV由于绝缘类型和厚度的多样性,连接器制造商一般不会提供绝缘层的压接高度。绝缘压接为导体压接区提供应力释放,这样在线缆弯曲时不会使线芯折断。过小的绝缘压接区会使绝缘压接区中的金属应力过大,削弱其应力释放功能。大多数类型的压接工具可以独立于导体压接高度而调节绝缘压接高度。正确的调节使得端子夹紧绝缘层至少180度,并且不会刺穿绝缘层。在端子的绝缘压接件的外径与线缆绝缘层的外径接...
