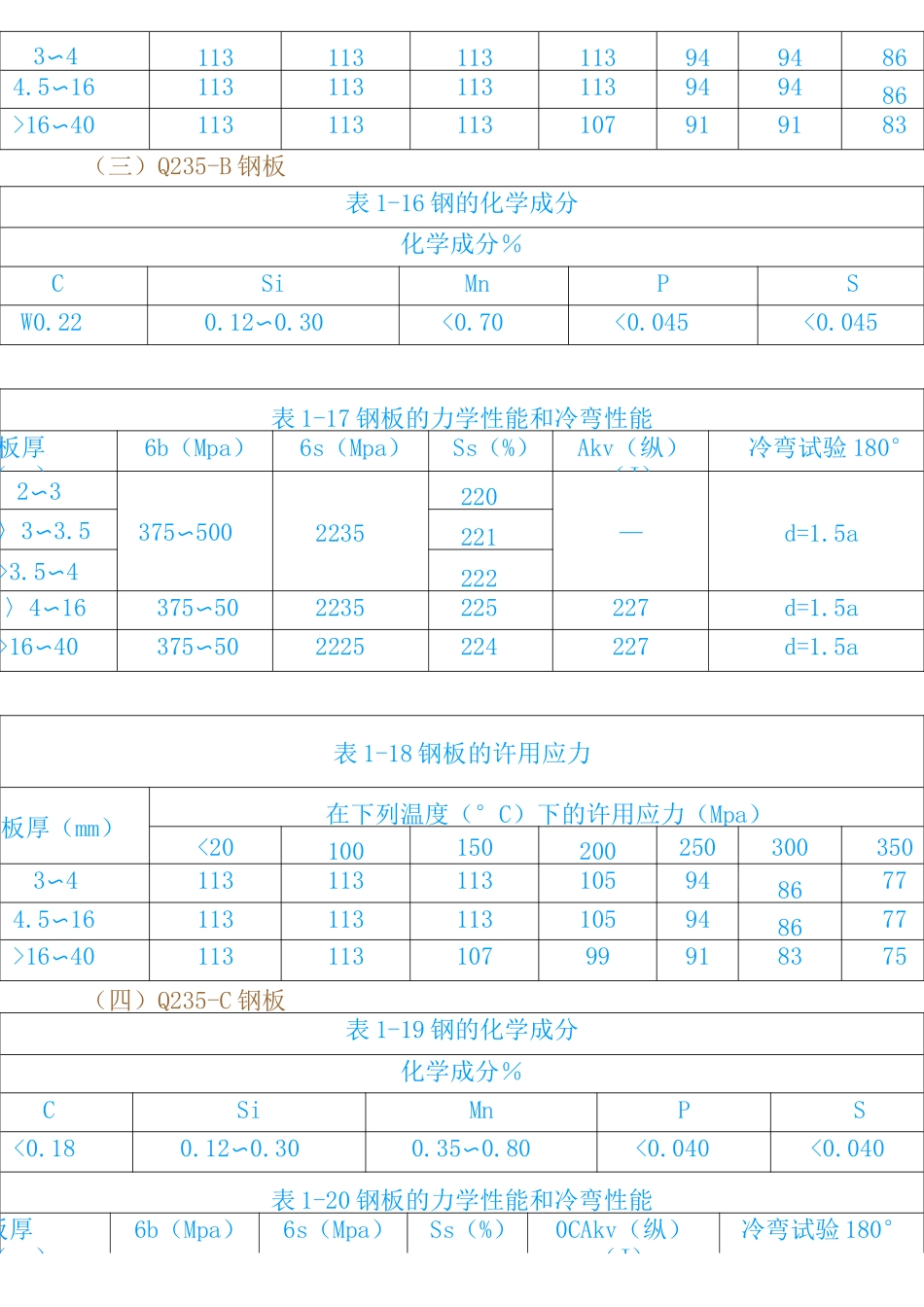

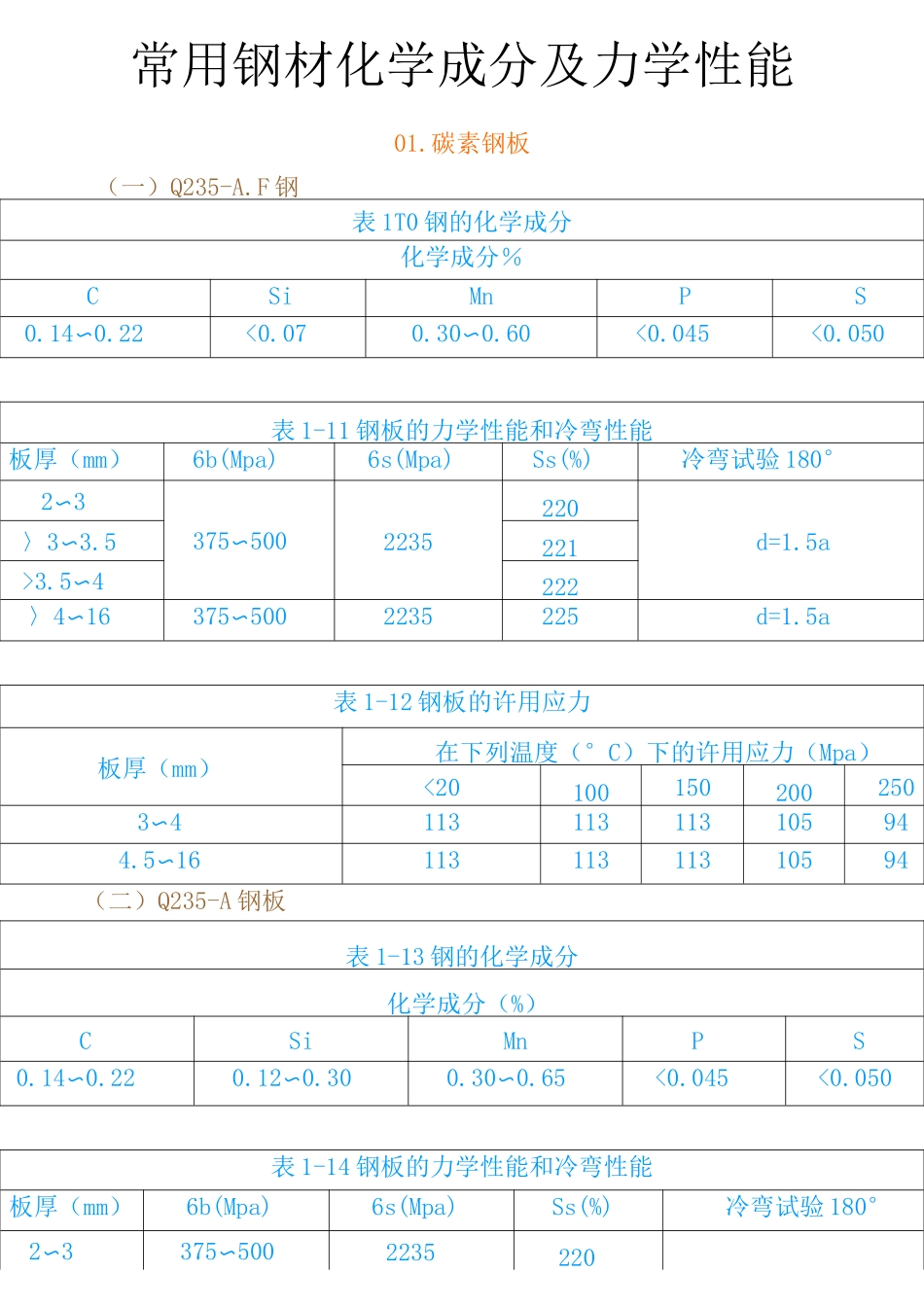

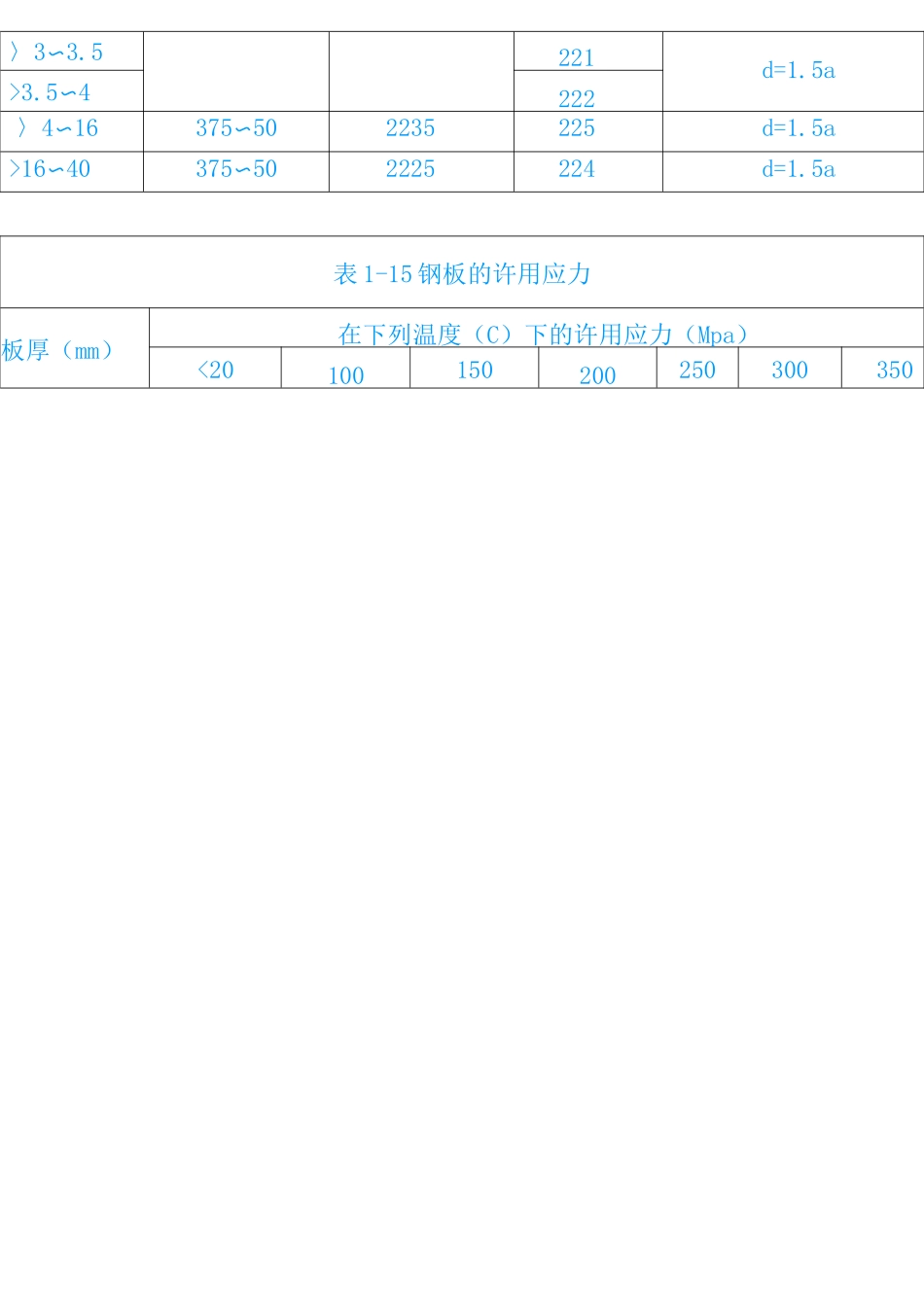

常用钢材化学成分及力学性能01.碳素钢板（一）Q235-A.F钢表1T0钢的化学成分化学成分％CSiMnPS0.14〜0.22<0.070.30〜0.60<0.045<0.050表1-11钢板的力学性能和冷弯性能板厚（mm）6b(Mpa)6s(Mpa)Ss(%)冷弯试验180°2〜3375〜5002235220d=1.5a〉3〜3.5221>3.5〜4222〉4〜16375〜5002235225d=1.5a表1-12钢板的许用应力板厚（mm）在下列温度（°C）下的许用应力（Mpa）<201001502002503〜4113113113105944.5〜1611311311310594（二）Q235-A钢板表1-13钢的化学成分化学成分（%）CSiMnPS0.14〜0.220.12〜0.300.30〜0.65<0.045<0.050表1-14钢板的力学性能和冷弯性能板厚（mm）6b(Mpa)6s(Mpa)Ss(%)冷弯试验180°2〜3375〜5002235220d=1.5a〉3〜3.5221>3.5〜4222〉4〜16375〜502235225d=1.5a>16〜40375〜502225224d=1.5a表1-15钢板的许用应力板厚（mm）在下列温度（C）下的许用应力（Mpa）<201001502002503003503〜41131131131139494864.5〜16113113113113949486>16〜40113113113107919183（三）Q235-B钢板表1-16钢的化学成分化学成分％CSiMnPSW0.220.12〜0.30<0.70<0.045<0.045表1-17钢板的力学性能和冷弯性能板厚（mm）6b（Mpa）6s（Mpa）Ss（%）Akv（纵）（J）冷弯试验180°2〜3375〜5002235220—d=1.5a〉3〜3.5221>3.5〜4222〉4〜16375〜502235225227d=1.5a>16〜40375〜502225224227d=1.5a表1-18钢板的许用应力板厚（mm）在下列温度（°C）下的许用应力（Mpa）<201001502002503003503〜41131131131059486774.5〜16113113113105948677>16〜4011311310799918375（四）Q235-C钢板表1-19钢的化学成分化学成分％CSiMnPS<0.180.12〜0.300.35〜0.80<0.040<0.040表1-20钢板的力学性能和冷弯性能板厚（mm）6b（Mpa）6s（Mpa）Ss（%）0CAkv（纵）（J）冷弯试验180°2〜3375〜5002235220—d=1.5a>3〜3.5221>3.5〜4222>4〜16375〜502235225227d=1.5a>16〜40375〜502225224227d=1.5a表1-21钢板的许用应力板厚（mm）在下列温度（C）下的许用应力（Mpa）<201001502002503003504003〜41251251251161049586794.5〜16125125125116104958679>16〜40125125119110101928377（五）20HP钢板表1-22钢的化学成分化学成分％CSiMnPS<0.22<0.350.35〜0.65<0.035<0.035表1-23钢板的力学性能和冷弯性能板厚（mm）6b(Mpa)6s(Mpa)Ss(%)Akv（横）（J）冷弯试验180°2.5〜1.223902245225227d=1.5a(六)15MnHP钢板表1-24钢的化学成分化学成分％CSiMnPS0.12〜0.20<0.350.65〜1.00<0.035<0.035表1-25钢板的力学性能和冷弯性能板厚（mm）6b(Mpa)6s(Mpa)Ss(%)Akv(横)(J)冷弯试验180o2.5〜1.224402295226227d=2a（七）20R钢板表1-26钢的化学成分化学成分％CSiMnPS〈=0.200.15〜0.300.40〜0.90<0.035<0.030表1-27钢板的力学性能和冷弯性能板厚（mm）6b(Mpa)6s(Mpa)Ss(%)0°CAkv(纵)(J)冷弯试验180°6〜16400〜5202245225231d=2a>16〜362235>36〜602225>60〜100390〜5102205224表1-28钢板的高温屈服强度板厚（mm）在下列温度（°C）下的屈服强度（Mpa）不小于20025030035040045021〜36186167153139129121>36〜60178161147133123116>60〜100164147135123113106表1-29钢板的许用应力板厚（mm）在下列温度（C）下的许用应力（Mpa）<201001502002503003504004254504756〜161331331321231101019286836141>16〜36133132126116104958679786141>36〜60133126119110101928377756141>60〜1001281151101039284777168614102.低合金高强度钢板（一）16MnR钢板表2〜9钢的化学成分化学成分％CSiMnPS<0.200.20〜0.551.20〜1.60<0.035<0.030表2〜10钢板的力学性能和冷弯性能板厚（mm）6b(Mpa)6s(Mpa)5s(%)Akv（横）（J）冷弯试验180°6〜16510〜6402345221231d=2a>16〜36490〜6202325221d=3a>36〜60470〜6002305221>60〜100460〜5902285220>100〜120450〜5802275220表2〜11钢板的高温屈服强度板厚（mm）在下列温度（°C）下的屈服强度（Mpa）不小于20025030035040045021〜36255235215200190180>36〜60240220200185175165>60〜100225205185175165155>100〜120220200180170160150表2〜12钢板的许用应力板厚（mm）在下列温度（C）下的许用应力（Mpa）<201001502002503003504004254504756〜16170170170170156144134125936643>16〜36163163163159147134125119936643>36〜60157157157150138125116109936643>60〜100153153150141128116109103936643100〜12015015014713812511310610093664315MnVR表2〜13钢的化学成分化学成分％CSiMnPSV<0.180.20〜0.551.20〜1.60<0.035<0.0300.04〜0.12
