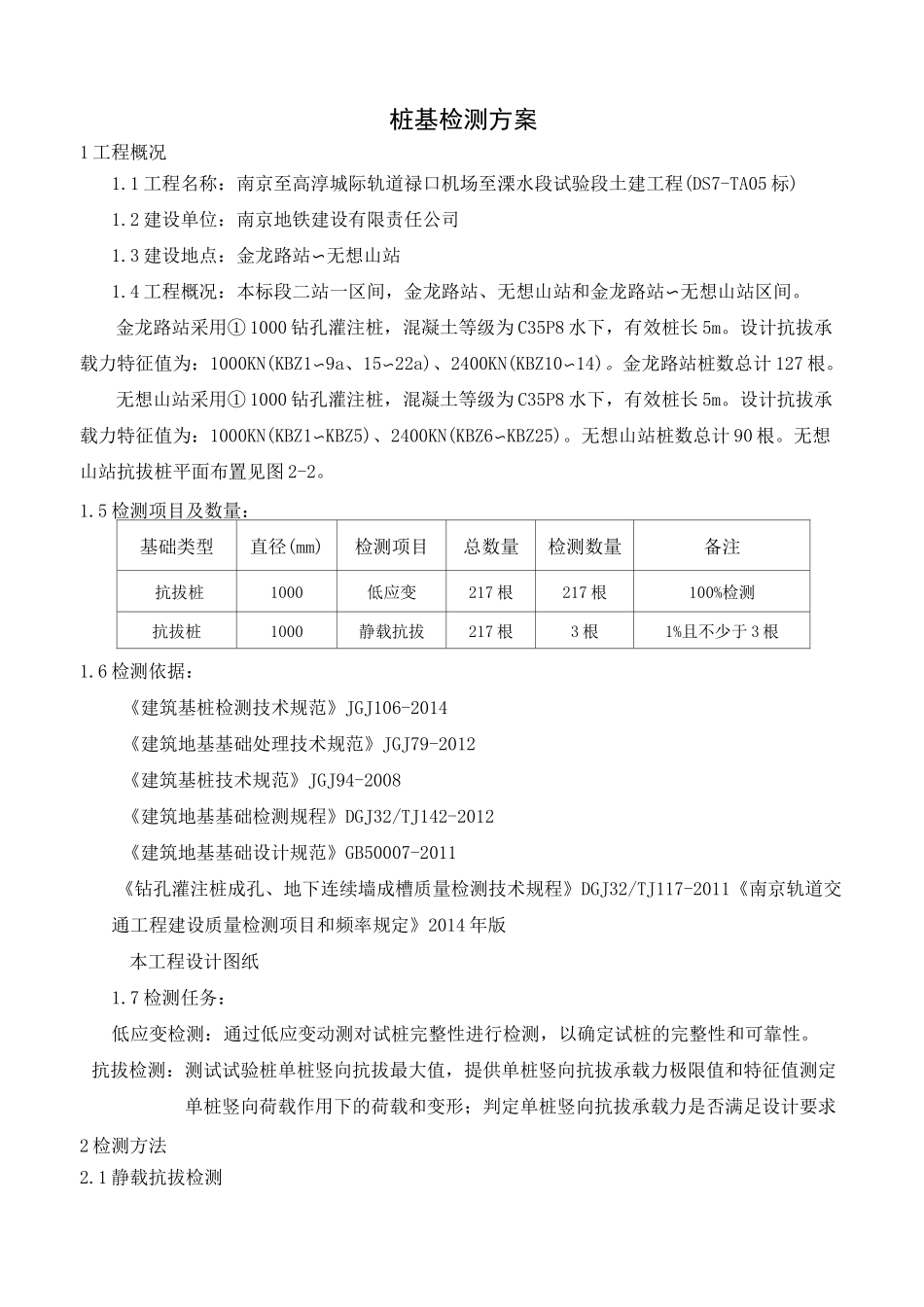

南京至高淳城际轨道禄口机场至溧水段试验段土建工程（DS7-TA05标）桩基检测方案编制：审核：审批：中铁十四局集团有限公司二。一四年十月二十日桩基检测方案1工程概况1.1工程名称：南京至高淳城际轨道禄口机场至溧水段试验段土建工程(DS7-TA05标)1.2建设单位：南京地铁建设有限责任公司1.3建设地点：金龙路站〜无想山站1.4工程概况：本标段二站一区间，金龙路站、无想山站和金龙路站〜无想山站区间。金龙路站采用①1000钻孔灌注桩，混凝土等级为C35P8水下，有效桩长5m。设计抗拔承载力特征值为：1000KN(KBZ1〜9a、15〜22a)、2400KN(KBZ10〜14)。金龙路站桩数总计127根。无想山站采用①1000钻孔灌注桩，混凝土等级为C35P8水下，有效桩长5m。设计抗拔承载力特征值为：1000KN(KBZ1〜KBZ5)、2400KN(KBZ6〜KBZ25)。无想山站桩数总计90根。无想山站抗拔桩平面布置见图2-2。1.5检测项目及数量：基础类型直径(mm)检测项目总数量检测数量备注抗拔桩1000低应变217根217根100%检测抗拔桩1000静载抗拔217根3根1%且不少于3根1.6检测依据：《建筑基桩检测技术规范》JGJ106-2014《建筑地基基础处理技术规范》JGJ79-2012《建筑基桩技术规范》JGJ94-2008《建筑地基基础检测规程》DGJ32/TJ142-2012《建筑地基基础设计规范》GB50007-2011《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》DGJ32/TJ117-2011《南京轨道交通工程建设质量检测项目和频率规定》2014年版本工程设计图纸1.7检测任务：低应变检测：通过低应变动测对试桩完整性进行检测，以确定试桩的完整性和可靠性。抗拔检测：测试试验桩单桩竖向抗拔最大值，提供单桩竖向抗拔承载力极限值和特征值测定单桩竖向荷载作用下的荷载和变形；判定单桩竖向抗拔承载力是否满足设计要求2检测方法2.1静载抗拔检测2.1.1检测装置及安装示意图试验装置主要包括千斤顶加载部分和桩顶位移观测两部分。在抗拔桩的顶部架设一根钢梁，将抗拔桩钢筋锚固于钢梁之上。在抗拔桩两侧的地面上对称放置两块荷载板，荷载板上方分别安装千斤顶进行并联同步加载。千斤顶加载产生的抬升力由钢梁传递给抗拔桩的钢筋笼。桩顶位移用百分表位移传感器测量。单桩竖向抗拔静载荷试验示意图2.1.2检测装置及安装示意图检测装置主要包括加载部分和桩顶位移观测部分。荷载由安放在抗拔桩顶上方、两根钢梁中间的油压千斤顶提供，千斤顶上方的钢梁与抗拔桩钢筋焊接或锚固连接。千斤顶下方的钢梁将千斤顶压力传递给检测桩两侧的支墩平台上，再传递到地基土上。抗拔桩顶部位移位移由百分表或位移传感器测量。2.1.3加载分级：按照最大加载的1/10为一级，逐级加载，直到达到终止加载的条件。2.1.4位移观测：每级加载后间隔5、10、15min各测读一次，以后每隔15min测读一次,累计lh后每隔30min测读一次。每次测读后，观察并记录桩身外露部分裂缝开展情况。2.1.5位移相对稳定标准：每1h内的位移不超过0.1mm，并连续出现两次（由1.5h内连续3次观测值计算），认为已达到相对稳定，可加下一级荷载。2.1.6终止加载的条件（出现下列情况之一时，即可终止加载）1）在某级荷载作用下，桩顶位移大于前一级荷载作用下的位移的5倍；2）按桩顶位移控制，当累计桩顶位移超过100mm时；3）按钢筋抗拉强度控制，荷载达到钢筋强度标准值的0.9倍；4）对于验收抽样检测的工程桩，达到设计要求的最大上拔荷载值。2.1.7单桩竖向抗拔极限承载力的判定1）对于陡变型U-6曲线，取陡变起始点荷载为极限荷载；2）对于缓变型U-5曲线，根据上拔量和5-lgt曲线变化综合判定，即取6-lgt曲线尾部显著弯曲的前一级荷载为极限荷载。2.1.8桩头处理及现场要求1）桩顶应比基底高约10cm；2）钢筋露出桩顶至少50cm。3）从成桩到开始试验的间歇时间：在桩身强度达到设计要求的前提下，对于砂土不应少于7天；对于粉土，不应少于10天；非饱和粘性土不应少于15天；饱和粘土不少于25天，对泥浆护壁灌注桩，宜适当延长休止时间；4）需保证施工道路畅通，桩周10m范围内需坚硬、平整；保证通电（220V、380V）；5）试验过程中现场不得有打桩机或其它因素造成的较强震动。2.2低应变检测2.2.1低应变测试原理：反射波法检测桩身完整性是以一维波动...
