真空断路器说明书VIP免费

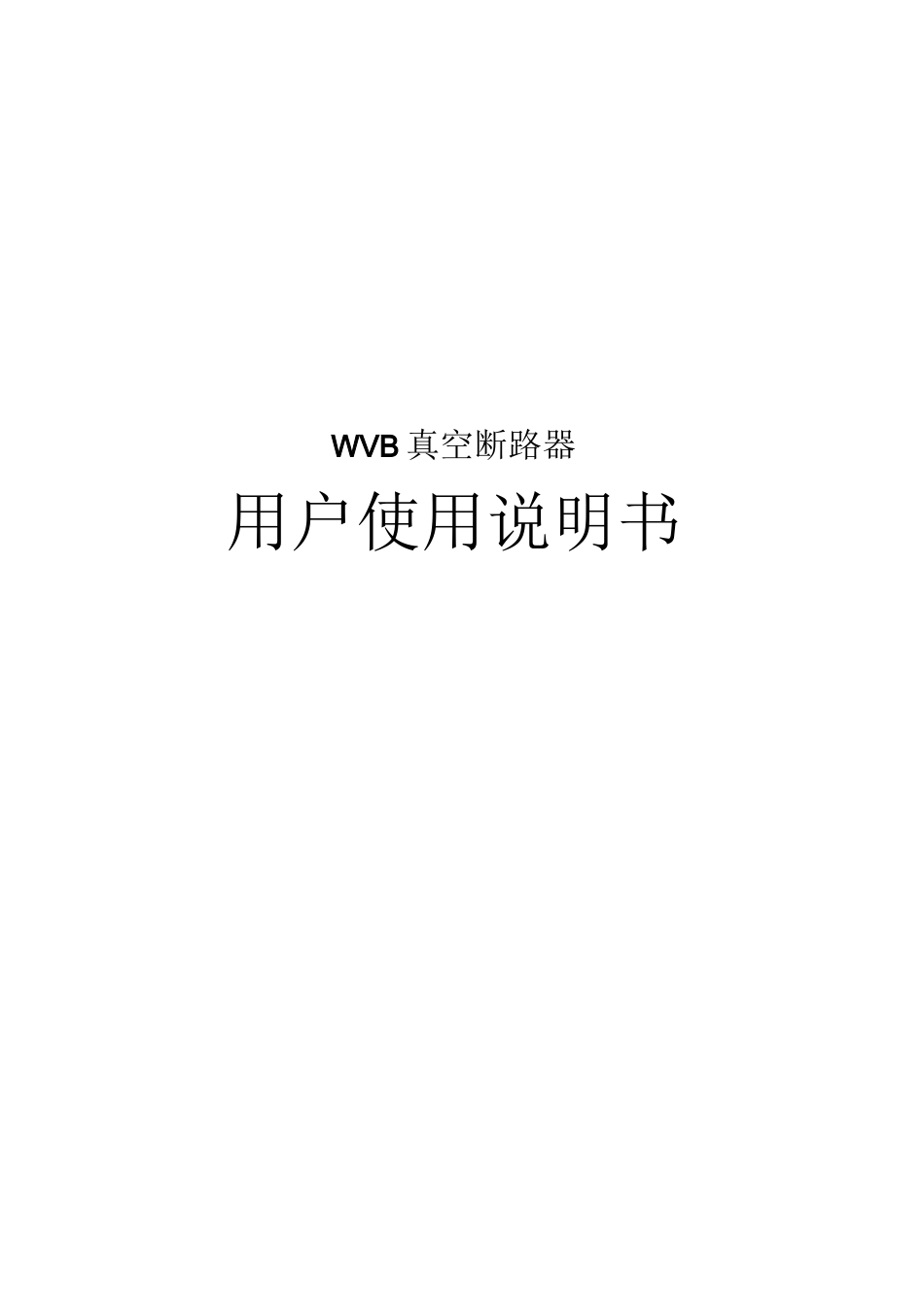

真空断路器说明书_第1页
1/18

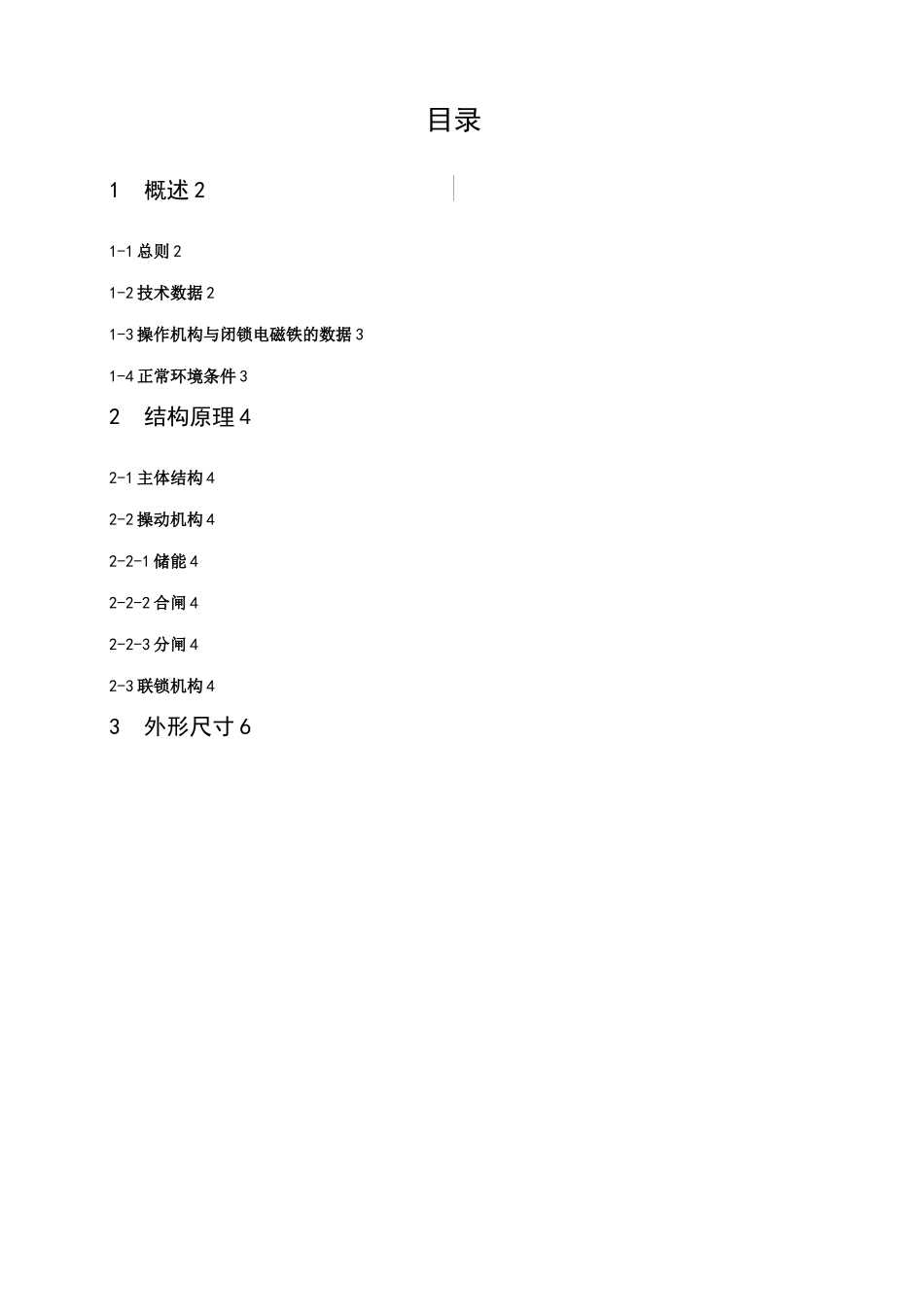

真空断路器说明书_第2页
2/18

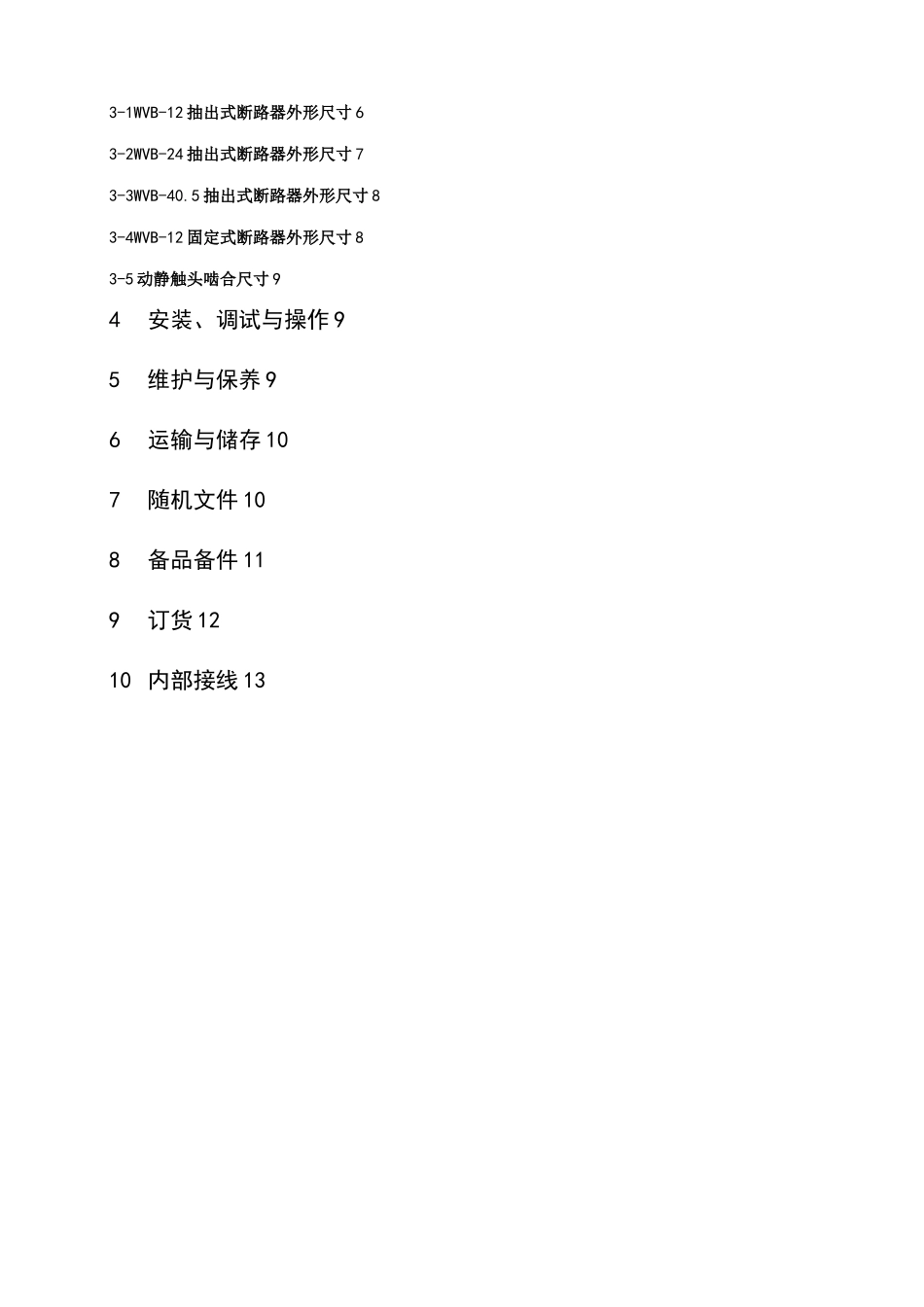

真空断路器说明书_第3页
3/18
WVB真空断路器用户使用说明书目录1概述21-1总则21-2技术数据21-3操作机构与闭锁电磁铁的数据31-4正常环境条件32结构原理42-1主体结构42-2操动机构42-2-1储能42-2-2合闸42-2-3分闸42-3联锁机构43外形尺寸63-1WVB-12抽出式断路器外形尺寸63-2WVB-24抽出式断路器外形尺寸73-3WVB-40.5抽出式断路器外形尺寸83-4WVB-12固定式断路器外形尺寸83-5动静触头啮合尺寸94安装、调试与操作95维护与保养96运输与储存107随机文件108备品备件119订货1210内部接线131概述1-1总则WVB型户内交流真空断路器(以下简称断路器)是由上海西屋公司生产,适用于12kV〜40.5kV空气绝缘的户内开关设备元件。WVB断路器可作为电网设备,工矿企业动力设备的保护和控制单元。WVB断路器具有优越的性能,机械寿命高,额定短路电流开断次数不低于50次。由于WVB的特殊优越性,尤其适用于要求额定工作的频繁操作,或多次开断短路电流的场所。在正常的使用条件下,它可以安全可靠的运行于相应电压等级的电网中,并只需很少的维护。WVB断路器符合以下标准:IEC62271-100:2001IEC60694GB1984-2003DL/T403-2000WVB断路器可配置弹簧操动机构或永磁操动机构,本手册适用于采用弹簧操动机构的断路器。1-2技术数据序号项目单位数值1额定电压122440.52额定雷电冲击耐受电压kV751251853额定工频耐受电压(lmin)4265954额定频率Hz50/60630125016006301250125016005额定电流A2000250031501600200020002500400050002500315031506额定短路开断电流2531.540502531.52531.57额定短时耐受电流(4s)kA2531.540502531.52531.58额定峰值耐受电流6380100125638063809额定短路关合电流63801001256380638010二次回路工频耐受电压(1min)V200011额定操作顺序分-0.3s—合分一180s-合分分-180s—合分一180s-合分(40kA以上)12额定单个/背对背电容器组开断电流A630/40013分闸时间(额定电压)msW5014合闸时间(额定电压)W7015机械寿命次30000100001000016触头开距mm9±113±118±117接触行程3.5±0.54±15±118触头合闸弹跳时间msW2(40kA以上为W3)20二相分、合闸不同期性W221平均分闸速度m/s0.9〜1.31.1〜1.61.3〜1.822平均合闸速度0.4〜0.80.6〜1.00.5〜0.823主导电回路电阻yQW50(630A)W45(1250A)W40(1600~2000A)W35(2500A以上)24分合闸机构电源额定电压VAC:110,220DC:110,220注:1)达到或高于4000A额定电流必须采取风冷措施;2)当断路器运行电压低于额定电压时,这些数据与额定电压时相同;特殊情况下,要获得较高的参数,请与本公司协商;3)特殊参数或使用场合请与本公司协商。断路器额定电流与分断能力的配合见下表:序号断路器额定电流-12kV可选的分断能力24kV40.5kV16302531.52531.5212502531.5402531.52531.53160031.5402531.52531.54200031.5405031.531.55250031.5405031.531.563150405031.531.574000,500040501-3操作机构与闭锁电磁铁的技术数据额定电压(V)储能电动机功率(VA/W)合闸线圈(A)分闸线圈(A)闭锁电磁铁(mA)交流110乂流220902.72.725901.61.625士、亠110直流220902.72.725901.61.625注:40.5kV断路器的储能电机功率为120W1-4正常环境条件环境温度最高温度:+40°C最低温度:一15°C最高日平均温度:+35°C环境湿度最大日平均相对湿度:W95%最大月平均相对湿度:W90%最大日平均饱和蒸汽压:W2.2X10-3MPa最大日平均饱和蒸汽压:W2.2X10-3MPa最大月平均饱和蒸汽压:W1.8X10-3MPa海拔高度不超过1000m地震烈度不超过8度其他使用场所无滴水,无易燃和爆炸危险,无化学腐蚀性气体以及无剧烈震动。2结构原理2-1主体结构断路器本体的导电部分设置在由环氧树脂采用APG工艺浇注而成的绝缘筒内,这种结构能有效地防止包括外力冲击、污秽环境等外界因素对真空灭弧室的影响。断路器本体安装在机构箱后部,与机构连成一个整体。断路器在合闸位置时主回路电流路径为:由上出线座20经固定在灭弧室上的上支架19到真空灭弧室内部静触头,经动触头及其连接的导电夹、软连接,至下支架座24,由绝缘拉杆25与内部叠形弹簧经过断路器连杆来完成断路器的操作运动及保持触头接触。(见图2)断路器出厂时各电流等级均装有防尘绝缘筒盖,在实际使用中,...
