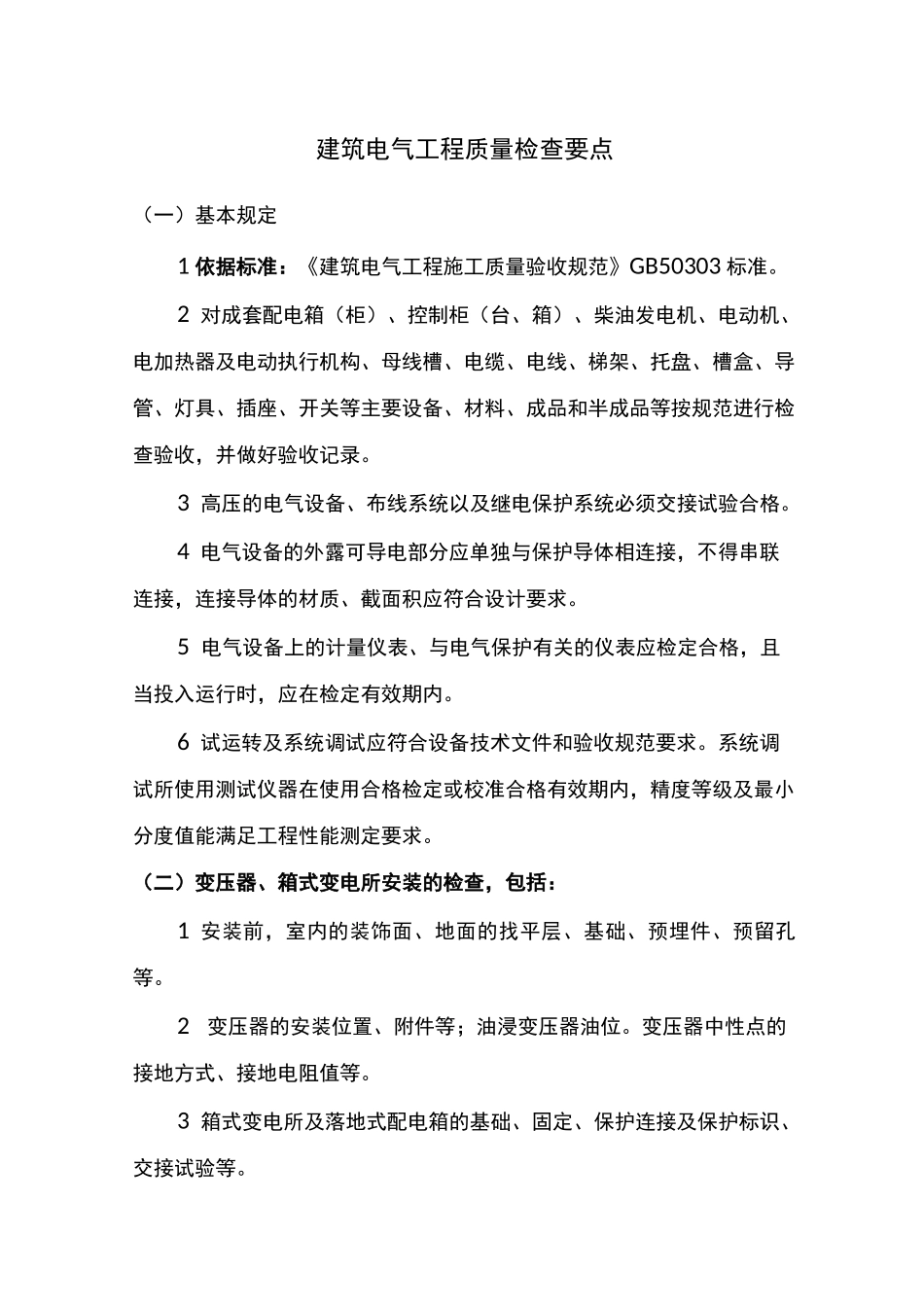

建筑电气工程质量检查要点_第1页
1/8

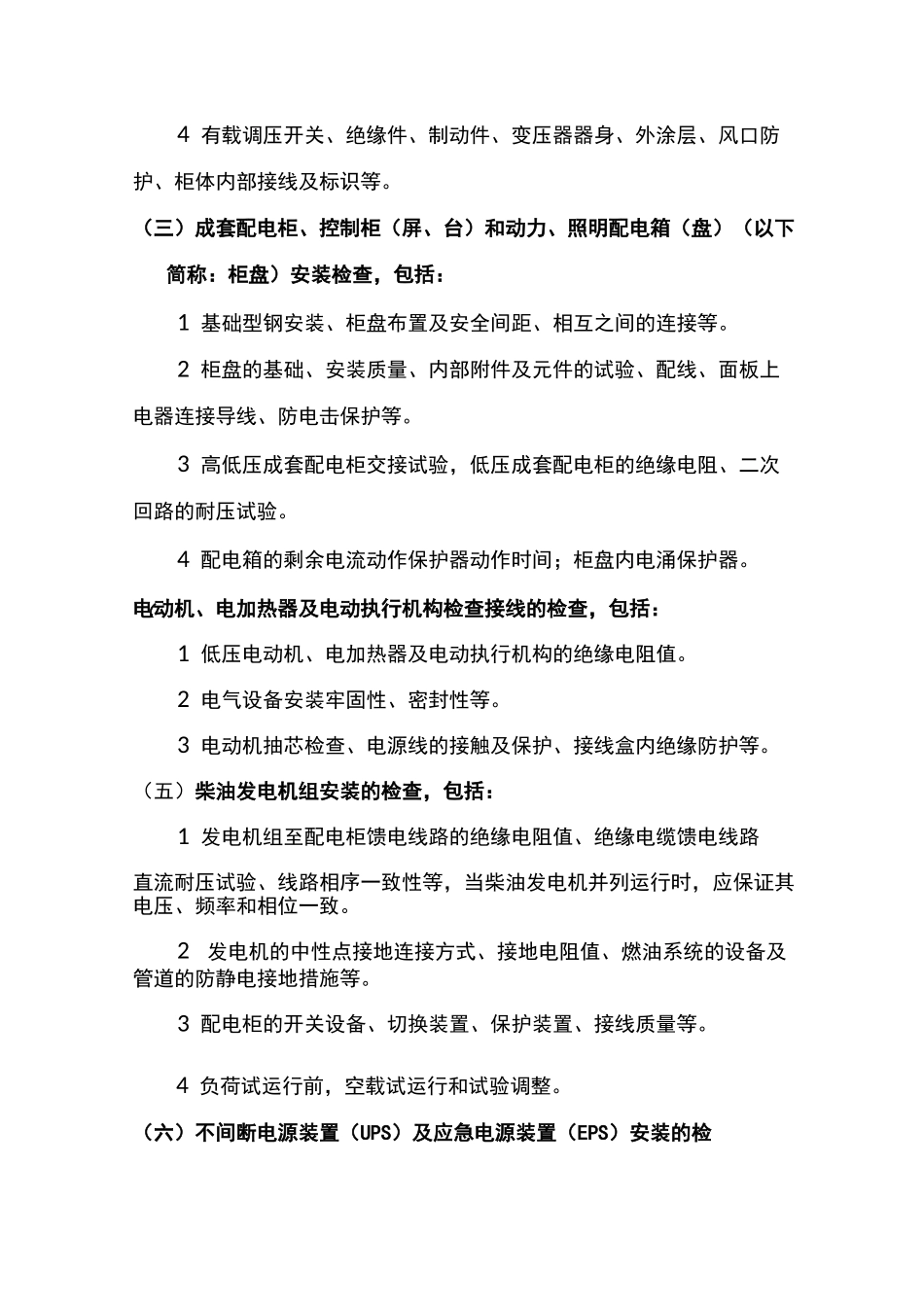

建筑电气工程质量检查要点_第2页
2/8

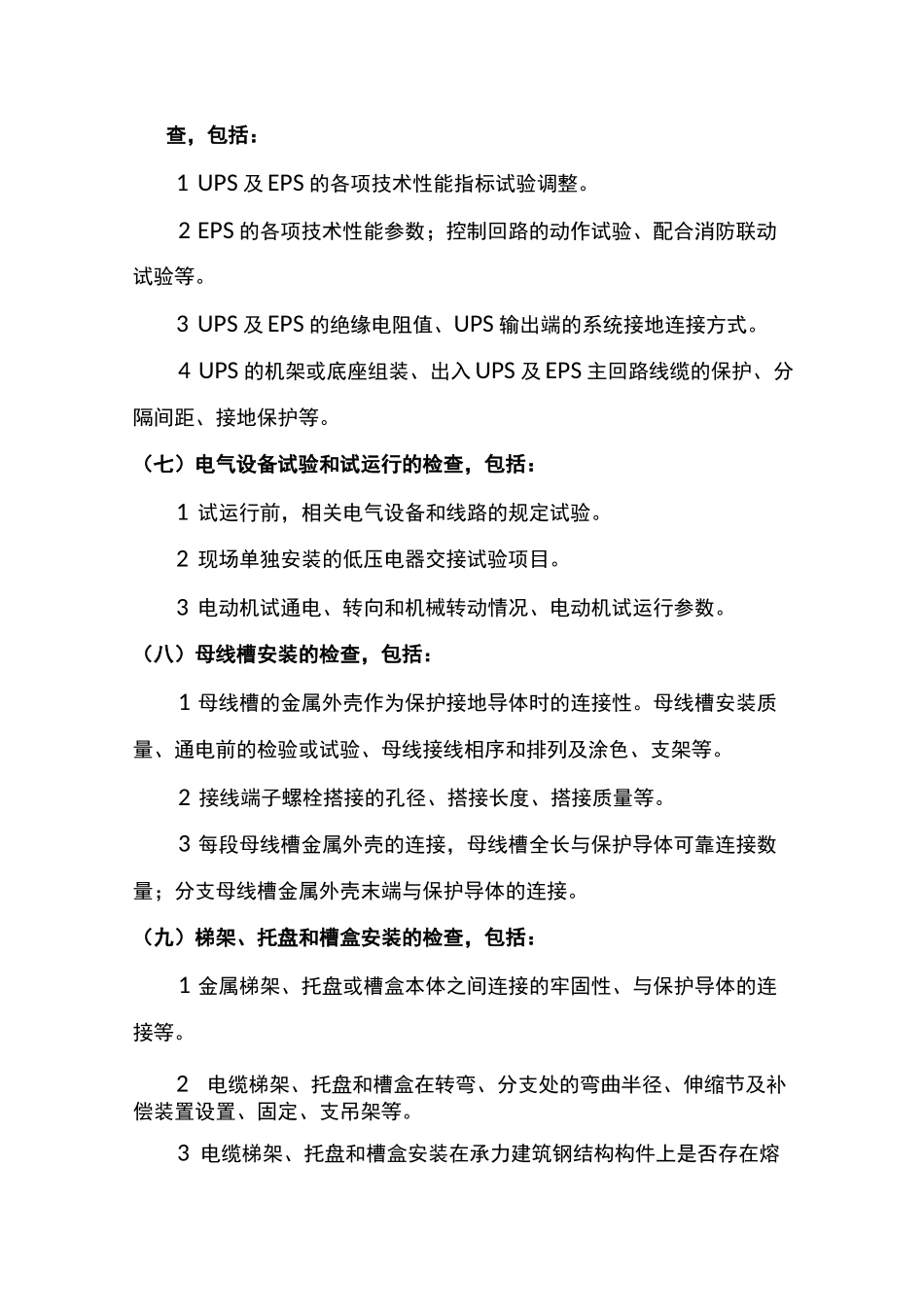

建筑电气工程质量检查要点_第3页
3/8
建筑电气工程质量检查要点(一)基本规定1依据标准:《建筑电气工程施工质量验收规范》GB50303标准。2对成套配电箱(柜)、控制柜(台、箱)、柴油发电机、电动机、电加热器及电动执行机构、母线槽、电缆、电线、梯架、托盘、槽盒、导管、灯具、插座、开关等主要设备、材料、成品和半成品等按规范进行检查验收,并做好验收记录。3高压的电气设备、布线系统以及继电保护系统必须交接试验合格。4电气设备的外露可导电部分应单独与保护导体相连接,不得串联连接,连接导体的材质、截面积应符合设计要求。5电气设备上的计量仪表、与电气保护有关的仪表应检定合格,且当投入运行时,应在检定有效期内。6试运转及系统调试应符合设备技术文件和验收规范要求。系统调试所使用测试仪器在使用合格检定或校准合格有效期内,精度等级及最小分度值能满足工程性能测定要求。(二)变压器、箱式变电所安装的检查,包括:1安装前,室内的装饰面、地面的找平层、基础、预埋件、预留孔等。2变压器的安装位置、附件等;油浸变压器油位。变压器中性点的接地方式、接地电阻值等。3箱式变电所及落地式配电箱的基础、固定、保护连接及保护标识、交接试验等。(4有载调压开关、绝缘件、制动件、变压器器身、外涂层、风口防护、柜体内部接线及标识等。(三)成套配电柜、控制柜(屏、台)和动力、照明配电箱(盘)(以下简称:柜盘)安装检查,包括:1基础型钢安装、柜盘布置及安全间距、相互之间的连接等。2柜盘的基础、安装质量、内部附件及元件的试验、配线、面板上电器连接导线、防电击保护等。3高低压成套配电柜交接试验,低压成套配电柜的绝缘电阻、二次回路的耐压试验。4配电箱的剩余电流动作保护器动作时间;柜盘内电涌保护器。电动机、电加热器及电动执行机构检查接线的检查,包括:1低压电动机、电加热器及电动执行机构的绝缘电阻值。2电气设备安装牢固性、密封性等。3电动机抽芯检查、电源线的接触及保护、接线盒内绝缘防护等。(五)柴油发电机组安装的检查,包括:1发电机组至配电柜馈电线路的绝缘电阻值、绝缘电缆馈电线路直流耐压试验、线路相序一致性等,当柴油发电机并列运行时,应保证其电压、频率和相位一致。2发电机的中性点接地连接方式、接地电阻值、燃油系统的设备及管道的防静电接地措施等。3配电柜的开关设备、切换装置、保护装置、接线质量等。4负荷试运行前,空载试运行和试验调整。(六)不间断电源装置(UPS)及应急电源装置(EPS)安装的检查,包括:1UPS及EPS的各项技术性能指标试验调整。2EPS的各项技术性能参数;控制回路的动作试验、配合消防联动试验等。3UPS及EPS的绝缘电阻值、UPS输出端的系统接地连接方式。4UPS的机架或底座组装、出入UPS及EPS主回路线缆的保护、分隔间距、接地保护等。(七)电气设备试验和试运行的检查,包括:1试运行前,相关电气设备和线路的规定试验。2现场单独安装的低压电器交接试验项目。3电动机试通电、转向和机械转动情况、电动机试运行参数。(八)母线槽安装的检查,包括:1母线槽的金属外壳作为保护接地导体时的连接性。母线槽安装质量、通电前的检验或试验、母线接线相序和排列及涂色、支架等。2接线端子螺栓搭接的孔径、搭接长度、搭接质量等。3每段母线槽金属外壳的连接,母线槽全长与保护导体可靠连接数量;分支母线槽金属外壳末端与保护导体的连接。(九)梯架、托盘和槽盒安装的检查,包括:1金属梯架、托盘或槽盒本体之间连接的牢固性、与保护导体的连接等。2电缆梯架、托盘和槽盒在转弯、分支处的弯曲半径、伸缩节及补偿装置设置、固定、支吊架等。3电缆梯架、托盘和槽盒安装在承力建筑钢结构构件上是否存在熔焊支架、热加工开孔的问题。(十)导管敷设的检查,包括:1塑料导管剔槽埋设时砂浆的强度、保护层厚度。2预埋套管的设置、制作安装、封堵等。3导管的弯曲半径、支架、埋设深度、进入箱柜的管口长度;室外导管、明配电气导管、塑料导管、可弯曲金属导管及柔性导管等导管敷设。4钢导管不得采用对口熔焊连接;镀锌或壁厚W2mm的钢导管,不得采用套管熔焊连接。(十一)电缆敷设的检查,包括:1电缆敷设、排列布置、弯曲半径...
