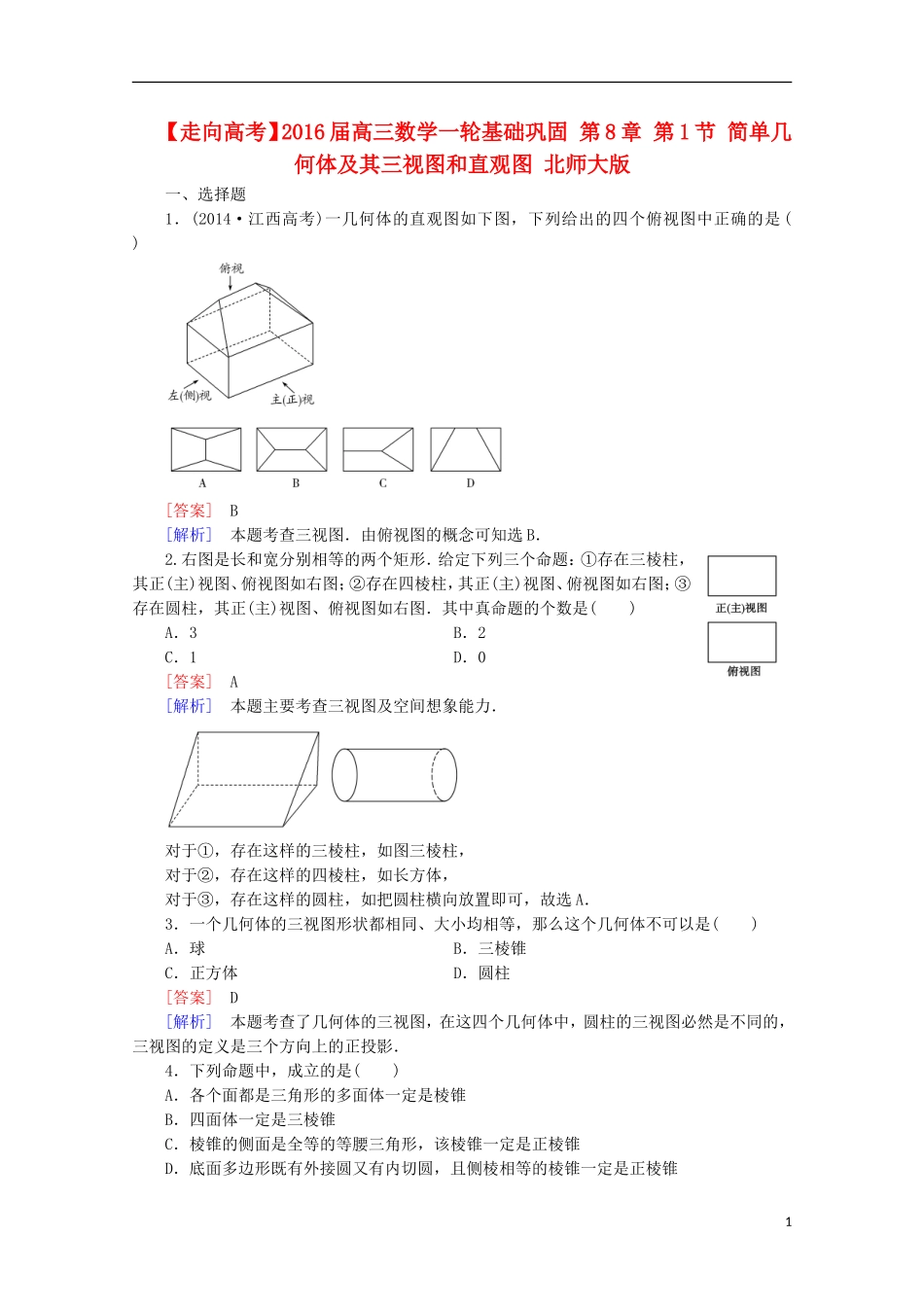

【走向高考】2016届高三数学一轮基础巩固第8章第1节简单几何体及其三视图和直观图北师大版一、选择题1．(2014·江西高考)一几何体的直观图如下图，下列给出的四个俯视图中正确的是()[答案]B[解析]本题考查三视图．由俯视图的概念可知选B．2.右图是长和宽分别相等的两个矩形．给定下列三个命题：①存在三棱柱，其正(主)视图、俯视图如右图；②存在四棱柱，其正(主)视图、俯视图如右图；③存在圆柱，其正(主)视图、俯视图如右图．其中真命题的个数是()A．3B．2C．1D．0[答案]A[解析]本题主要考查三视图及空间想象能力．对于①，存在这样的三棱柱，如图三棱柱，对于②，存在这样的四棱柱，如长方体，对于③，存在这样的圆柱，如把圆柱横向放置即可，故选A．3．一个几何体的三视图形状都相同、大小均相等，那么这个几何体不可以是()A．球B．三棱锥C．正方体D．圆柱[答案]D[解析]本题考查了几何体的三视图，在这四个几何体中，圆柱的三视图必然是不同的，三视图的定义是三个方向上的正投影．4．下列命题中，成立的是()A．各个面都是三角形的多面体一定是棱锥B．四面体一定是三棱锥C．棱锥的侧面是全等的等腰三角形，该棱锥一定是正棱锥D．底面多边形既有外接圆又有内切圆，且侧棱相等的棱锥一定是正棱锥1[分析]结合棱锥、正棱锥的概念逐一进行考查．[答案]B[解析]A是错误的，只要将底面全等的两个棱锥的底面重合在一起，所得多面体的每个面都是三角形，但这个多面体不是棱锥；B是正确的，三个面共顶点，另有三边围成三角形是四面体也必定是个三棱锥；对于C，如图所示，棱锥的侧面是全等的等腰三角形，但该棱锥不是正棱锥；D也是错误的，底面多边形既有内切圆又有外接圆，如果不同心，则不是正多边形，因此不是正棱锥．[点评]本题考查棱锥、正棱锥的概念以及四面体与三棱锥的等价性，当三棱锥的棱长都相等时，这样的三棱锥叫正四面体．判断一个命题为真命题要考虑全面，应特别注意一些特殊情况．5．(2014·新课标Ⅰ)如图，网格纸的各小格都是正方形，粗实线画出的是一个几何体的三视图，则这个几何体是()A．三棱锥B．三棱柱C．四棱锥D．四棱柱[答案]B[解析]本题考查三视图由三视图知识几何体是三棱柱，注意是平放的三棱柱．6.右图为水平放置的正方形ABCO，它在直角坐标系xOy中点B的坐标为(2,2)，则在用斜二测画法画出的正方形的直观图中，顶点B′到x′轴的距离为()A．B．C．1D．[答案]B[解析]如图，在平面直观图中，B′C′＝1，∠B′C′D′＝45°，∴B′D′＝.二、填空题7．利用斜二测画法得到的：①三角形的直观图一定是三角形；②正方形的直观图一定是菱形；2③等腰梯形的直观图可以是平行四边形；④菱形的直观图一定是菱形．以上结论正确的个数是________．[答案]1[解析]由斜二测画法的规则可知①正确；②错误，是一般的平行四边形；③错误，等腰梯形的直观图不可能是平行四边形；而菱形的直观图也不一定是菱形，④也错误．8．如图所示，E、F分别是正方体的面ADD1A1、面BCC1B1的中心，则四边形BFD1E在该正方体的面上的正投影可能是________．(要求：把可能的图的序号都填上)[答案]②③[解析]由正投影的定义，四边形BFD1E在面AA1D1D与面BB1C1C上的正投影是图③；其在面ABB1A1与面DCC1D1上的正投影是图②；其在面ABCD与面A1B1C1D1上的正投影也是②，故①④错误．9．如图，点O为正方体ABCD－A′B′C′D′的中心，点E为面B′BCC′的中心，点F为B′C′的中点，则空间四边形D′OEF在该正方体的各个面上的投影可能是________(填出所有可能的序号)．[答案]①②③[解析]空间四边形D′OEF在正方体的面DCC′D′上的投影是①；在面BCC′B′上的投影是②；在面ABCD上的投影是③，故填①②③.三、解答题10．右图为一简单组合体，其底面ABCD为正方形，PD⊥平面ABCD，EC∥PD，且PD＝AD＝2EC＝2.(1)画出该几何体的三视图；(2)求四棱锥B－CEPD的体积．[解析](1)如图所示：3(2) PD⊥平面ABCD，PD平面PDCE，∴平面PDCE⊥平面ABCD． BC⊥CD，∴BC⊥平面PDCE. S梯形PDCE＝(PD＋EC)·DC＝×3×2＝3，∴四棱锥B－CEPD的体积VB－CEPD＝S梯形PDCE·BC＝×3×2＝2.一、选择题1．将正方体(如图1所示)截去两个...
