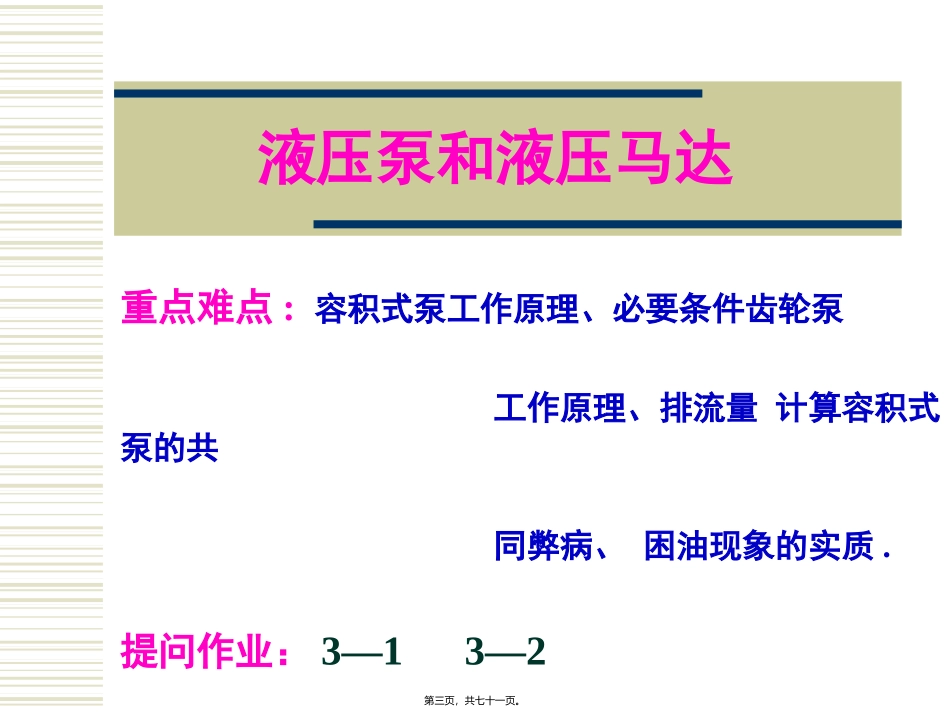

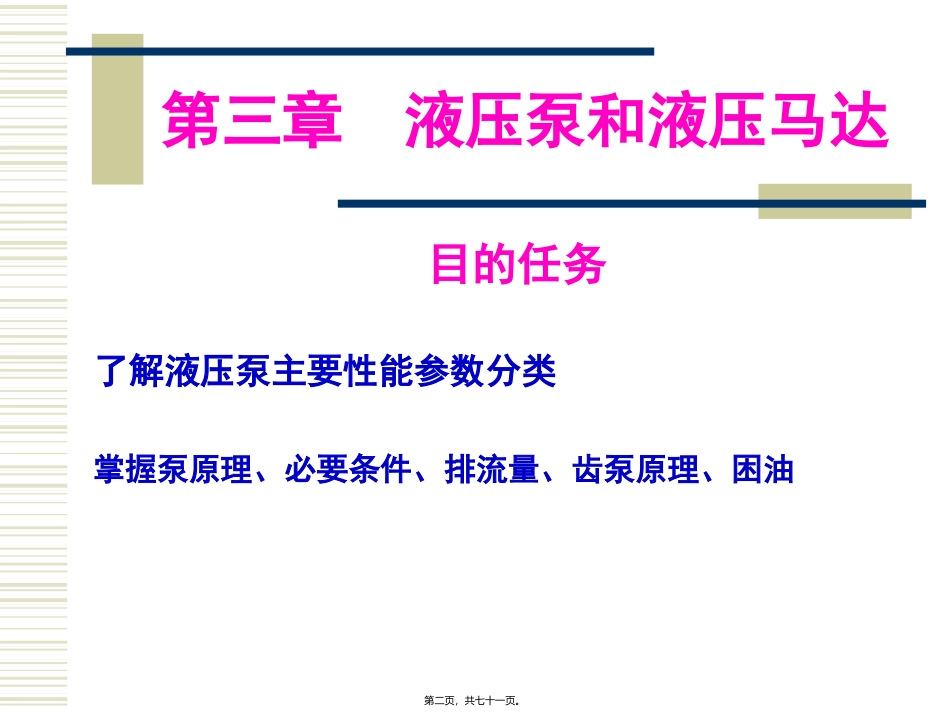

第三章液压泵和液压马达液压泵液压马达第一页，共七十一页。第三章液压泵和液压马达目的任务了解液压泵主要性能参数分类掌握泵原理、必要条件、排流量、齿泵原理、困油第二页，共七十一页。液压泵和液压马达重点难点:容积式泵工作原理、必要条件齿轮泵工作原理、排流量计算容积式泵的共同弊病、困油现象的实质.提问作业：3—13—2第三页，共七十一页。3、1液压泵和液压马达概述功用液压泵:将电动机或其它原动机输入的机械能转换为液体的压力能,向系统供油。液压马达：将泵输入的液压能转换为机械能而对负载做功。第四页，共七十一页。液压泵和液压马达的功用液压泵:将电动机或其它原动机输入的机械能转换为液体的压力能,向系统供油。液压马达：将泵输入的液压能转换为机械能而对负载做功。第五页，共七十一页。液压泵与液压马达关系功用上—相反结构上—相似原理上—互逆第六页，共七十一页。3、1、1液压泵和液压马达的工作原理及分类液压泵的基本原理动画演示吸油：密封容积增大，产生真空>容积式压油：密封容积减小，油液被迫压出第七页，共七十一页。液压泵基本工作条件（必要条件）1形成密封容积2密封容积变化3吸压油腔隔开（配流装置）第八页，共七十一页。液压泵和液压马达分类按输出流量能否调节：定量变量按结构形式：齿轮式叶片式柱塞式按输油方向能否改变：单向双向按使用压力：低压中压中高压高压第九页，共七十一页。3、1、2液压泵和液压马达的的主要工作参数工作压力和额定压力排量和流量功率和效率效率第十页，共七十一页。工作压力和额定压力工作压力额定压力（公称压力、铭牌压力）最高允许压力第十一页，共七十一页。工作压力指泵（或马达）实际工作时输出（或输入）油液的压力，其值取决于外界负载：管阻、摩擦、外负载*）第十二页，共七十一页。额定压力指泵（或马达）在正常工作条件下，按实验标准规定能够连续运转的最高压力（受泵（或马达）本身泄漏和结构强度限制）p>pn即泵过载第十三页，共七十一页。最高允许压力泵（或马达）在短时间内允许超载使用(pmax)的极限压力p≤pn≤pmax第十四页，共七十一页。排量和流量排量V理论流量qt实际流量q额定流量qn瞬时流量qm第十五页，共七十一页。排量V排量—在没有泄漏的情况下，泵（或马达）每转一周所排出的液体的体积。第十六页，共七十一页。理论流量qt不考虑泄露的情况下，单位时间内所排出的液体的体积。qt=Vn第十七页，共七十一页。实际流量q指泵（或马达）工作时实际输出的流量q=qt-qs第十八页，共七十一页。额定流量（公称流量、铭牌流量）qn指泵在正常工作条件下，按试验标准规定必须保证的输出流量。q≤qn≤qt第十九页，共七十一页。瞬时流量qm瞬时流量—泵在某一瞬时的几何流量第二十页，共七十一页。功率和效率理论功率输入（或输出）功率输出（或输入）功率结论第二十一页，共七十一页。理论功率Pt=pqt第二十二页，共七十一页。输入（或输出）功率即泵轴的驱动功率或马达的输出功率PI=ωT=2πnT第二十三页，共七十一页。输出（或输入）功率PO=pq第二十四页，共七十一页。结论液压传动系统液体所具有的功率，即液压功率等于压力和流量的乘积若忽略能量损失，则PO=PI即Pt=pqt=pVn=ωTt=2πnTt 实际上有能量损失∴PO
