物理教学课件 第四讲光的反射平面镜成像教程VIP免费

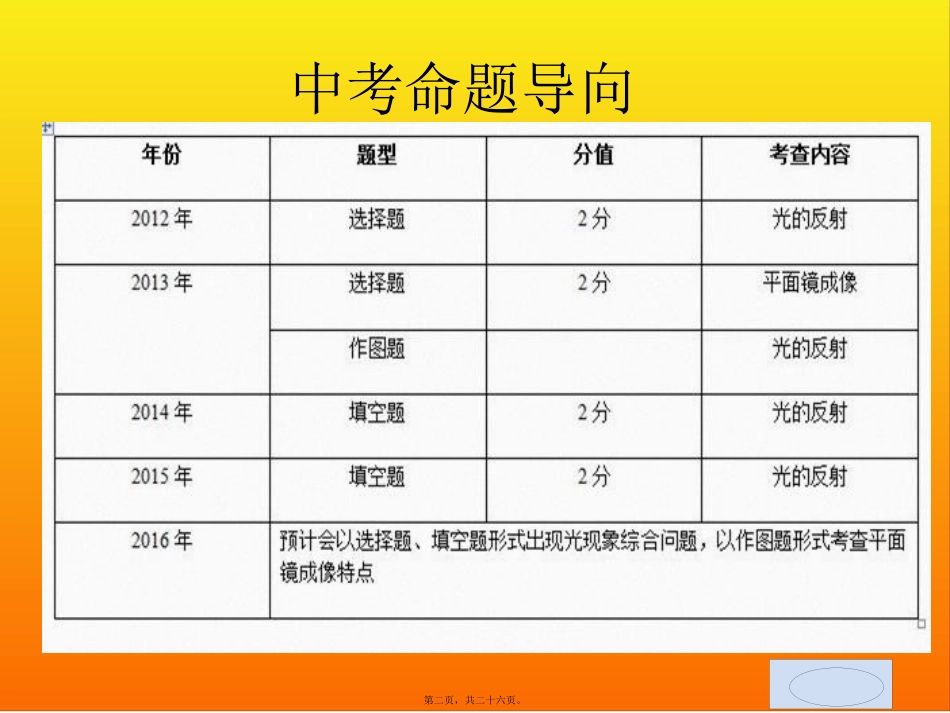

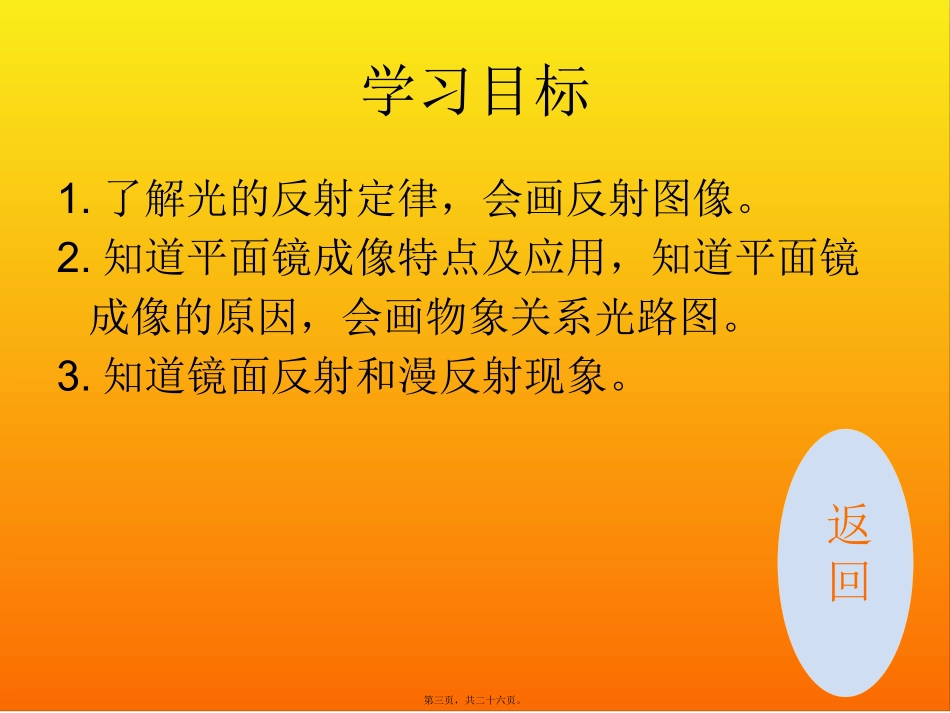

第四讲光的反射平面镜成像第一页，共二十六页。中考命题导向第二页，共二十六页。学习目标1.了解光的反射定律，会画反射图像。2.知道平面镜成像特点及应用，知道平面镜成像的原因，会画物象关系光路图。3.知道镜面反射和漫反射现象。返回第三页，共二十六页。本节课内容•1.光的反射（1）概念（2）光路图（3）规律（4）分类2.平面镜成像(1)原理（2）特点（3）球面镜返回第四页，共二十六页。一、光的反射：1..叫光的反射iNBrAO三线:反射光线、入射光线、法线两角反射角、入射角一点2.反射光路图：（1）AO、（2）OB（3）ON、（4）∠i（5）∠r。（6）O光从一种介质射向另一种介质的表面时，被反射回原介质的现象入射光线反射光线反射角入射角法线入射点入射点第五页，共二十六页。反射规律：反射角等于入射角。（三线共面法居中，两角相等反在先）反射光线、入射光线和法线在同一个平面内；反射光线、入射光线分居法线两侧；反射光线F第六页，共二十六页。入射光线平行，反射光线也平行；光线集中向一个方向，比较刺眼.其他方向看不到光线。1231′3′2′iririr我看不见我看不见我看的见，但是太刺眼。镜面反射：第七页，共二十六页。1231′3′2′入射光线平行，反射光线不平行；光线分散到各个方向，看起来比较暗淡在任何方向都能看到光线我也看的见我也看的见我也看的见漫反射：第八页，共二十六页。在光的反射现象中：（1）镜面反射和漫反射都遵循光的反射定律（2）光路是可逆的。第九页，共二十六页。平面镜成像原因：二、平面镜成像第十页，共二十六页。平面镜成像特点：（1）平面镜所成的像是，（2）像和物体到镜面的距离，（3）像与物体大小。（4）像和物体连线关于平面镜像和物体关于平面镜对称虚像相等相等垂直第十一页，共二十六页。平面镜的应用：平面镜可以。各类镜子。平面镜可以改变光的，因此可用平面镜制作潜望镜。成像传播方向第十二页，共二十六页。球面镜•凹面镜：对光具有会聚作用。•应用：太阳灶，卫星信号接受器等。•凸面镜；对光具有发散作用。•应用：汽车观后镜。返回第十三页，共二十六页。作图思路：•光的反射：一定要遵循反射定律，画图时注意反射角等于入射角。平面镜成像：根据物象的对称性，画图时找出相应点关于平面镜的对称点。返回第十四页，共二十六页。45o变大沿OE射出光路可逆不能在排除实验结论偶然性第十五页，共二十六页。较黑暗便于找到像的位置比较物体和像的大小玻璃板前后面所成的不同像不能虚不变第十六页，共二十六页。例3.作图题（1）根据下图的反射光线，画出入射光线。（2）画出平面镜中物体AB的像。A、B、返回第十七页，共二十六页。•.(2015)如图是某摄影师抓拍的一滴水珠下落到水面瞬间的照片。水珠后方的人通过水珠成________、缩小的实像，此时水珠相当于________镜；水珠在水中所成的像是________像（选填“虚”或“实”），此时水面相当于________镜。陕西中考倒立凸透虚平面第十八页，共二十六页。（2014）如图所示，水中的“倒影”是岸上景物所成的______（选填“实像”或“虚像”），这是光的_________现象形成的。（2013）在图-2中，画出光线SA经水池壁反射后的反射光线和该反射光线射出水面后折射光线的大致方向．陕西中考虚像光的反射第十九页，共二十六页。连接中考：在同一平面内虚1题图2题图第二十页，共二十六页。反射直线传播折射反射C第二十一页，共二十六页。返回A,DB,C,E,F,G,H第二十二页，共二十六页。几个基本概念：一点、二角、三线反射定律反射光线、入射光线分居法线两侧反射角等于入射角分类：镜面反射和漫反射在反射是光路是可逆的平面镜成像特点：等大、等距、垂直、虚像应用改变光路成像球面镜凹面镜性质：会聚光线应用：太阳炉、太阳灶凸面镜性质：发散光线应用：观后镜返回课堂小结反射光线、入射光线、法线在同一平面内成像原因第二十三页，共二十六页。作业：练习:完成《终结性练习》光现象（二）目标与达成评估第二十四页，共二十六页。第二十五页，共二十六页。内容总结2016年中考物理总复习。光的反射平面镜成像。2.知道平面镜成像特点及应用，知道平面镜。（3）ON、（4）∠i。光从一种介...
