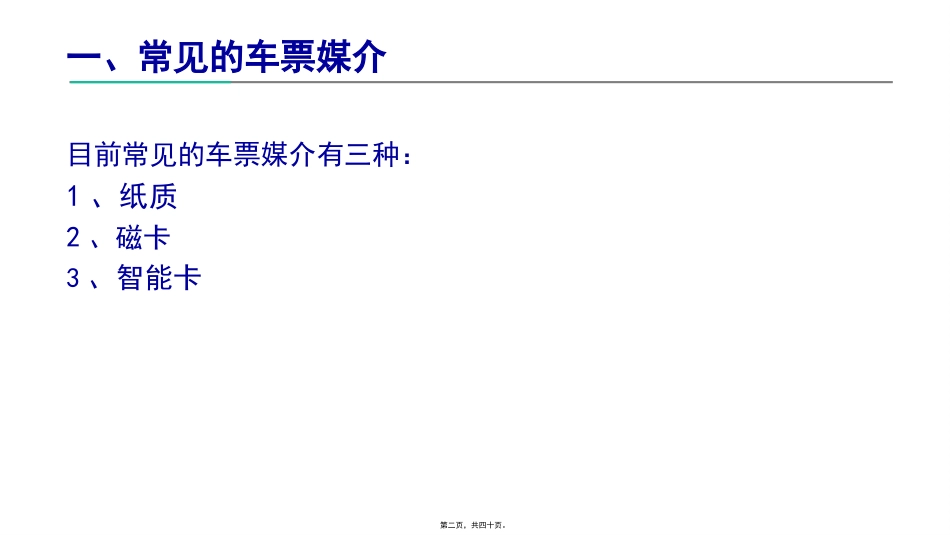

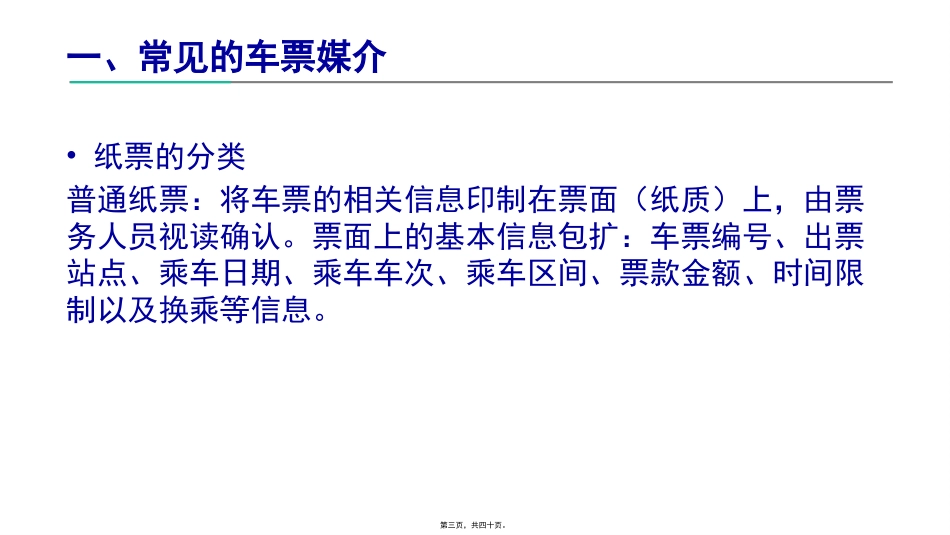

自动售检票系统第一页,共四十页。一、常见的车票媒介目前常见的车票媒介有三种:1、纸质2、磁卡3、智能卡第二页,共四十页。一、常见的车票媒介•纸票的分类普通纸票:将车票的相关信息印制在票面(纸质)上,由票务人员视读确认。票面上的基本信息包扩:车票编号、出票站点、乘车日期、乘车车次、乘车区间、票款金额、时间限制以及换乘等信息。第三页,共四十页。一、常见的车票媒介•纸票的分类条形码纸票:是将宽度不等的多个黑条和空白,按照一定的编码规则排列,用以表达一组信息的图形标识符。这些条和空组成的数据编码可以供机器识读,而且很容易译成二进制数和十进制数。条形码系统是由条码符号设计、制作及扫描阅读组成的自动识别系统。在条形码车票中,车票的信息是通过条形码编码实现的。第四页,共四十页。第五页,共四十页。一、常见的车票媒介•磁卡磁卡是一种利用磁记录特性对有关信息进行记录交换的卡片。它由高强度、耐高温的塑料或纸质涂覆塑料制成,能防潮、耐磨且有一定的柔韧性,携带方便、使用稳定可靠。通常,磁卡的一面有磁涂层(面或条),另一面则印刷有如插卡方向等说明提示性信息。第六页,共四十页。一、常见的车票媒介•磁卡的构成常见的磁条上有3个磁道,称TK1,TK2,TK3。磁道1与磁道2是只读磁道,在使用时磁道上记录的信息只能读出而不允许写或修改。磁道3为读写磁道,在使用时可以读出,也可以写入。磁道1磁道382.55mm5.54mm15.82mm2.92mm磁道2第七页,共四十页。一、常见的车票媒介•磁卡的构成磁道可记录的字符字符容量读写说明1数字(0-9)字母(A-Z)和其他一些符号(如括号、分隔符等)最大可记录79个数字或字母在一般应用中为只读2数字(0-9)磁道2最大可记录40个字符在一般应用中为只读3数字(0-9)最大可记录107个字符在一般应用中既可以读出,也可以写入第八页,共四十页。一、常见的车票媒介•磁卡的特点存储容量小磁条容易读出和伪造第九页,共四十页。一、常见的车票媒介•思考?采用磁条介质的银行卡内存储了什么信息?是否存储了账户密码信息?第十页,共四十页。一、常见的车票媒介•IC卡智能卡的名称来源于英文名词“smartcard”,又称集成电路卡,即IC卡。IC卡将集成电路芯片嵌入塑料基片中,封装成卡的形式。第十一页,共四十页。一、常见的车票媒介•接触式IC卡所谓接触式IC卡,就是在使用时,通过有形的金属电极触点将卡的集成电路与外部接口设备直接接触连接,提供集成电路工作的电源并进行数据交换的IC卡。第十二页,共四十页。一、常见的车票媒介•接触式IC卡分三种类型:存储卡或记忆卡(MemoryCard);带有CPU的智能卡(SmartCard);带有显示器及键盘、CPU的超级智能卡。优点是存储容量大,安全保密性强,携带方便。•例如:我们现在正在使用的手机的SIM卡、USIM卡,现在银行正在推广的金融IC卡,都属于CPU卡,属于具备运算能力的智能卡。第十三页,共四十页。一、常见的车票媒介•逻辑加密卡通信接口EEPROM等存储器具有芯片安全保护措施芯片安全及控制逻辑PROMROM第十四页,共四十页。逻辑加密卡的存储结构区域名地址(字节)位数说明制造区0~116芯片制造商代码(一旦写入,不可更改,用于识别卡的来源)发行区2~532卡制造商、发行商代码密码区6~824持卡人密码(PIN,由发行商在卡个人化时预写入,用卡时将之与持卡人输入的密码相比较,相符才允许对应用区进行读写和修改该密码)密码计数区98允许连续输入错误密码的次数(3~4次),若达到则卡自锁,以防止对PIN的非法试探第十五页,共四十页。逻辑加密卡的存储结构(续)区域名地址(字节)位数说明个人区10~1332持卡人个人信息,可自由读写应用区14~77512应用数据擦除密码区78~8024擦除密码,仅供发行商使用,与发行商输入密码比较,相等即可对整个应用区置1(擦除),以实现卡的重复使用擦除计数区81~8864擦除次数,该区每一个1表示可进行1次擦除操作,每输入1次擦除密码(无论对错)就将1个1置0,该区全为0时,卡片使用寿命结束。第十六页,共四十页。一、常见的车票媒介•CPU卡的逻辑结构第十七页,共四十页。一、常见的车票媒介-接触式IC卡•所谓接触式IC卡...
