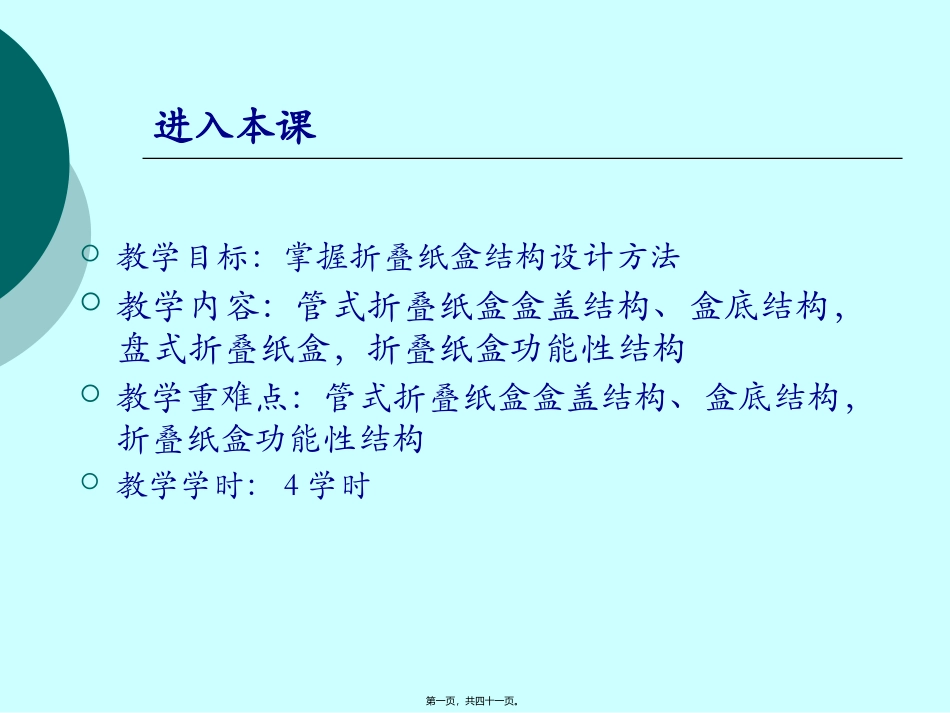

进入本课教学目标：掌握折叠纸盒结构设计方法教学内容：管式折叠纸盒盒盖结构、盒底结构，盘式折叠纸盒，折叠纸盒功能性结构教学重难点：管式折叠纸盒盒盖结构、盒底结构，折叠纸盒功能性结构教学学时：4学时第一页，共四十一页。一、纸盒设计基础知识1.绘图符号（1）线型（裁切、开槽、折叠线）名称计算机代码图例功能单实线CL裁切线双实线SC开槽线单虚线CI内折压痕线点画线CO外折压痕线三点点画线SI内折切痕线两点点画线SO外折切痕线双虚线DS对折压痕线点虚线PL打孔线波浪线TP撕裂打孔线波纹线SE软边裁切线/剖面线第二页，共四十一页。1.绘图符号（2）TS接头名称计算机代码图例功能S接头SJU型订接头T接头TJ胶带粘合接头G接头GJ粘合剂接头一、纸盒设计基础知识第三页，共四十一页。1.绘图符号（3）提手名称计算机代码图例功能P型提手PC全开口式提手U型提手UC半开口式提手N型提手NC半开口式提手一、纸盒设计基础知识第四页，共四十一页。1.绘图符号（4）楞向与纹向名称计算机代码图例功能楞向FD瓦楞纸板瓦楞方向纹向纸板机械方向一、纸盒设计基础知识第五页，共四十一页。2．尺寸标注（1）尺寸代号设计尺寸盒（箱）尺寸内尺寸外尺寸制造尺寸盒（箱）体盒（箱）盖长度尺寸LiLoLL+宽度尺寸Bi(Wi)Bo(Wo)B(W)B+(W+)高度尺寸Hi(/hi)Ho(/ho)H(/h)H+(h)一、纸盒设计基础知识第六页，共四十一页。2．设计尺寸（2）3个尺寸3个尺寸尺寸代号功能用途内尺寸Li×Bi×Hi容积尺寸内状物排列外尺寸Lo×Bo×Ho体积尺寸运输仓储制造尺寸L×B×H生产尺寸设计图纸、模切版一、纸盒设计基础知识第七页，共四十一页。3．纸盒各部件名称1——防尘襟片2——端板3——前板4——盖板5——盖插入襟片6——后板7——粘合襟片8——底板9——底插入襟片一、纸盒设计基础知识第八页，共四十一页。3．纸盒各部件名称一、纸盒设计基础知识纸盒结构名称面积板端板BH侧板LH盖（底）板LB襟片防尘襟片粘合襟片锁合襟片第九页，共四十一页。4．纸盒设计基本原则一、纸盒设计基础知识（1）设计出来的包装制品要体现出良好的容装性、保护性、方便性，同时具有美观、经济的优点。（2）满足消费者在决定购买时首先观察纸盒包装的主要装潢面的习惯，纸盒包装的主要装潢面应设计在纸盒的前板上，说明文字和次要图形设计在端板和后板上。（3）满足消费者在观察和取出内装物时由前向后开启的习惯，整体图形以盖板为上，以底板为下，开启位置在上端。（管式）（4）满足消费者有右手开启盒盖的习惯，整体图形以左端为上，右端为下，但开启位置在右端。（盘式）第十页，共四十一页。二、管式折叠纸盒设计方法1、盒盖结构(1)插入式第十一页，共四十一页。插入式盒盖锁合结构：隙孔、曲孔、槽口二、管式折叠纸盒设计方法第十二页，共四十一页。1．盒盖结构（2）锁口式二、管式折叠纸盒设计方法第十三页，共四十一页。1．盒盖结构（3）插锁式结构二、管式折叠纸盒设计方法第十四页，共四十一页。1．盒盖结构（4）揿封式结构二、管式折叠纸盒设计方法第十五页，共四十一页。1．盒盖结构（5）粘合封口式二、管式折叠纸盒设计方法第十六页，共四十一页。1．管式折叠纸盒的盒盖结构设计（6）摇盖结构二、管式折叠纸盒设计方法第十七页，共四十一页。1．管式折叠纸盒的盒盖结构设计（7）连续摇翼窝进式结构二、管式折叠纸盒设计方法第十八页，共四十一页。2．盒底结构（1）锁底式结构二、管式折叠纸盒设计方法第十九页，共四十一页。2．盒底结构（2）自锁底结构①在运输中可折成平板状，节约空间；②在生产线上只要撑开作业线，盒底就会自动封合，节约时间；③适合自动化生产。二、管式折叠纸盒设计方法第二十页，共四十一页。2．盒底结构（3）插入式结构二、管式折叠纸盒设计方法第二十一页，共四十一页。3．管式折叠纸盒结构二、管式折叠纸盒设计方法飞机式直插式反插式第二十二页，共四十一页。盘式折叠纸盒根据其盒盖结构来分，有罩盖式结构、摇盖式结构、插入式结构、插别式结构、正揿封口式结构等。（重点掌握罩盖式结构和自动折叠结构）1.自动折叠结构三、盘式折叠纸盒设计方法第二十三页，共四十一页。2.罩盖式三、盘式折叠纸...
