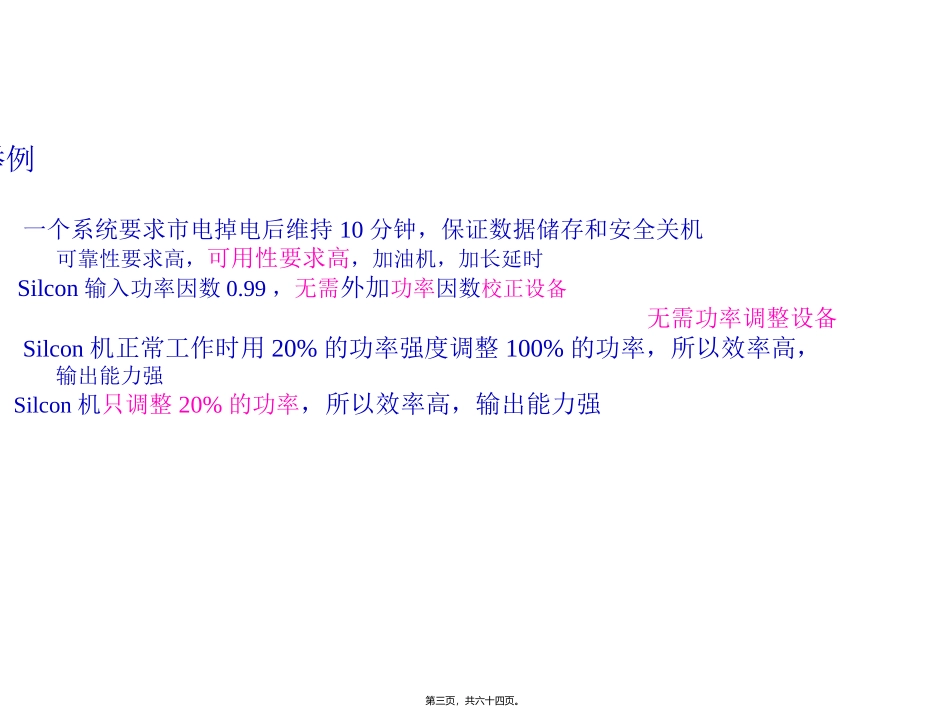

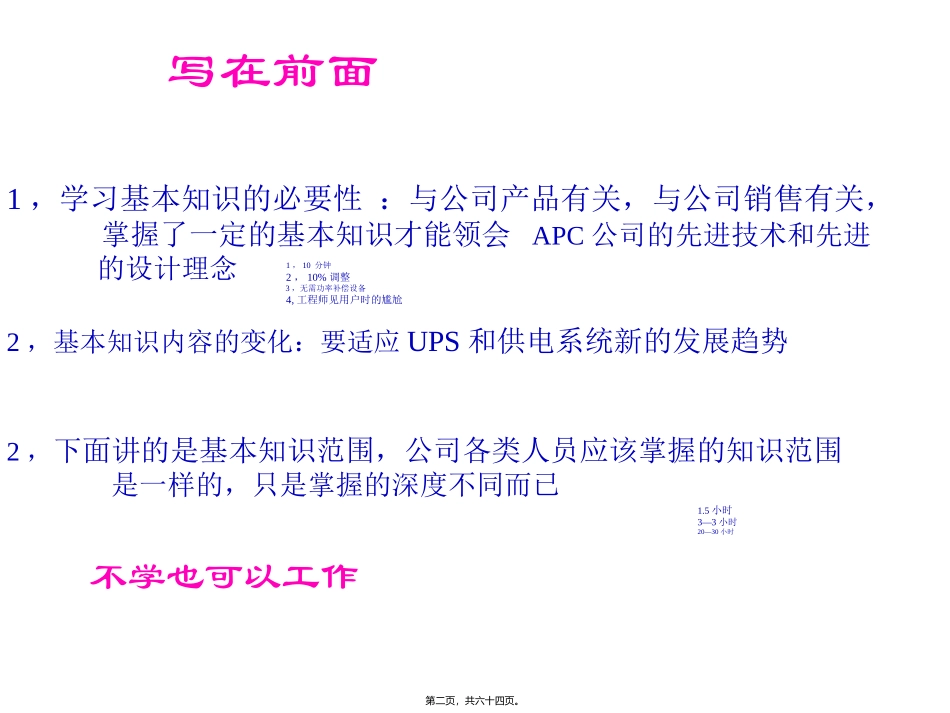

APC公司UPS基本知识培训一个从事UPS产品生产销售公司的员工应该知道些什么知识第一页，共六十四页。1，学习基本知识的必要性：与公司产品有关，与公司销售有关，掌握了一定的基本知识才能领会APC公司的先进技术和先进的设计理念2，基本知识内容的变化：要适应UPS和供电系统新的发展趋势2，下面讲的是基本知识范围，公司各类人员应该掌握的知识范围是一样的，只是掌握的深度不同而已不学也可以工作写在前面1，10分钟2，10%调整3，无需功率补偿设备4,工程师见用户时的尴尬1.5小时3—3小时20—30小时第二页，共六十四页。举例1一个系统要求市电掉电后维持10分钟，保证数据储存和安全关机可靠性要求高，可用性要求高，加油机，加长延时2Silcon输入功率因数0.99，无需外加功率因数校正设备无需功率调整设备3Silcon机正常工作时用20%的功率强度调整100%的功率，所以效率高，输出能力强Silcon机只调整20%的功率，所以效率高，输出能力强第三页，共六十四页。供电系统新的发展趋势1单台设备向整个供电系统的变化2系统可靠性向可用性变化3供电系统向NCPI的变化4维护管理工作向智能通讯化变化5产品研发生产维护工作向市场应用变化第四页，共六十四页。目录1为什么在供电系统中要用UPS设备2UPS的基本功能3当前UPS电源的种类4UPS与供电系统5用户选用和配置UPS时存在的问题第五页，共六十四页。基本知识第一部分为什么在供电系统中要用UPS设备（用UPS干什么）第六页，共六十四页。电的社会电是一种能源商品，具有商品生产、运输、经销、消费等全过程的特点和存在的问题第七页，共六十四页。发电厂发电量不足—限电发电机可靠性--故障停电发电质量--不能用运输输电线路损耗---电压降低输电设备故障----停电自然灾害----停电交通、施工、战争、人为破坏----停电电的社会一次降压二次降压终端用户电力不足----停电电网质量不好----不能用----增加设备设备质量问题----故障----成本设备之间相互影响---干扰，IT设备不能正常工作使用维护问题Delta变换在线式终端配电第八页，共六十四页。电网电压存在的问题电网电压低电网电压高电网故障掉电Motors第九页，共六十四页。电网电压存在的问题尖峰干扰综和干扰谐波干扰供电设备第十页，共六十四页。电源故障种类1电网预安排停电：限电，电源系统改造和维护；2电网故障停电；超负荷、供电线路和设备故障；3自然原因停电：火灾、雷电、水灾、施工等；4电源质量故障：电涌、高压尖脉冲、瞬态高压干扰、电压下陷、电线噪声、频率偏移、闪变、电压不平衡、谐波畸变、暂态停电、持续欠电压或过电压、系统接地故障和和泄漏电流形成的安全性故障、谐波电流与零地电压差问题。质量问题产生的原因和危害第十一页，共六十四页。国内外供电质量的问题与比较配电网运行，管理国内现状国际先进水平供电可靠率（RS-1）99.897%(99年)，电力部要求东京20分钟,法国94分钟,美国用户平均年停电时间99.96%9.77小时58分钟，纽约10分钟，荷兰10分钟，香港、新加坡20分钟配电线路架空线为主，少量电缆，存在大量低压配电线路城市主要用电缆，低压线路短，或局限在建筑物内供电网络结构简单辐射式，少数双回线，缺少规划主干线，自动化环网结构（N-1），网络式结构（N-2）配电设备少油，真空，少量SF6定期维护、检测完成“无油化”改造，全部为真空或SF6免维护，极少检修自动化程度手动，自动兼有，手动操作为主自动，远动，可实现自动故障识别，隔离，网络重构故障停电时间几个小时小于1分钟维护、管理维护计划执行AM/FM/GIS技术线路损耗8.6%5—6%可用性平均水平---0.998第十二页，共六十四页。建立UPS供电系统的目的不停电供电全面改善供电质量第十三页，共六十四页。基本知识第二部分什么叫UPS第十四页，共六十四页。有嗅觉、有感觉、会喊救命、会打电话、会上网、发短信--输入配电输出配电机房环境负载已经被污染了的终端电网身体健康可靠性高可迅速修复，可用性高系统配置能力强适应电网环境，不污染电网满足负载对供电质量的要求对UPS的性能要求物理概念、定义、测试方法、负载要求、当前水平、应用中的问题第十五页，共六十四页。UPS对电网的适应能力容许电网电压幅值变化的...
