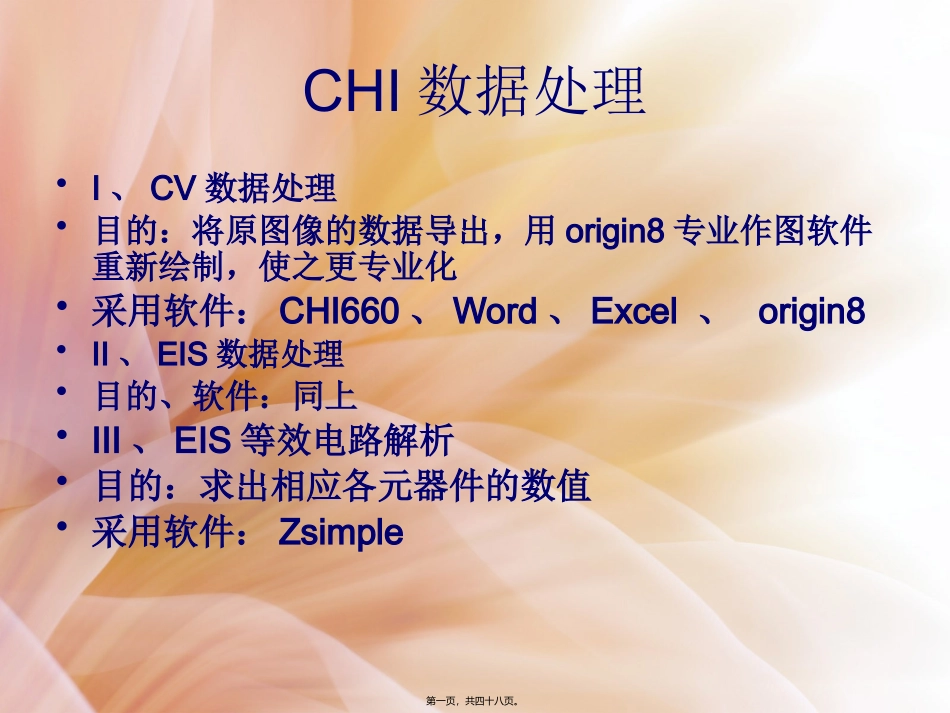

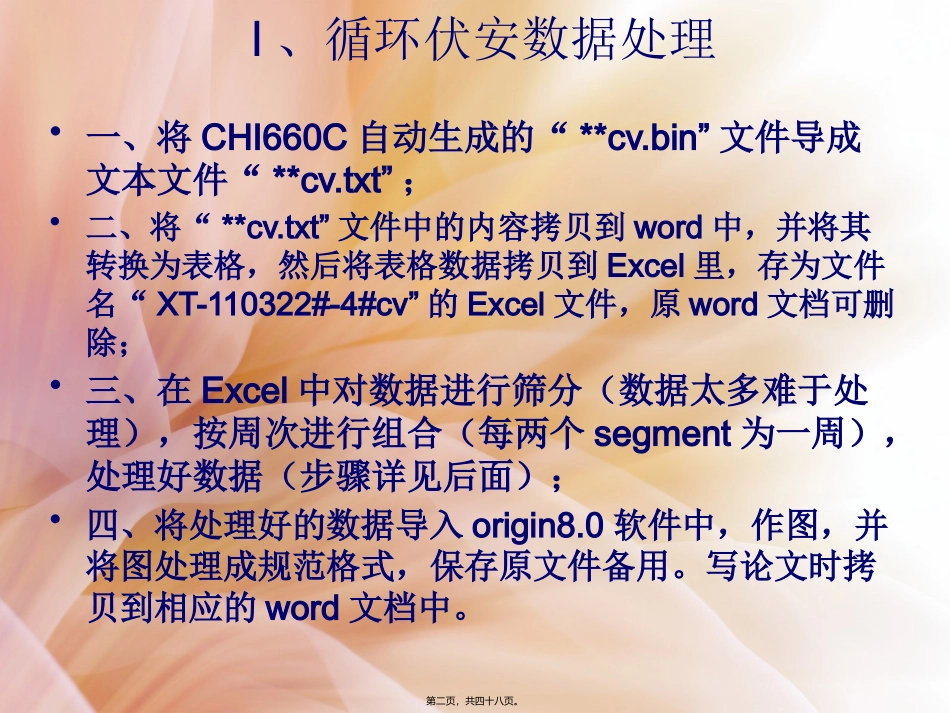

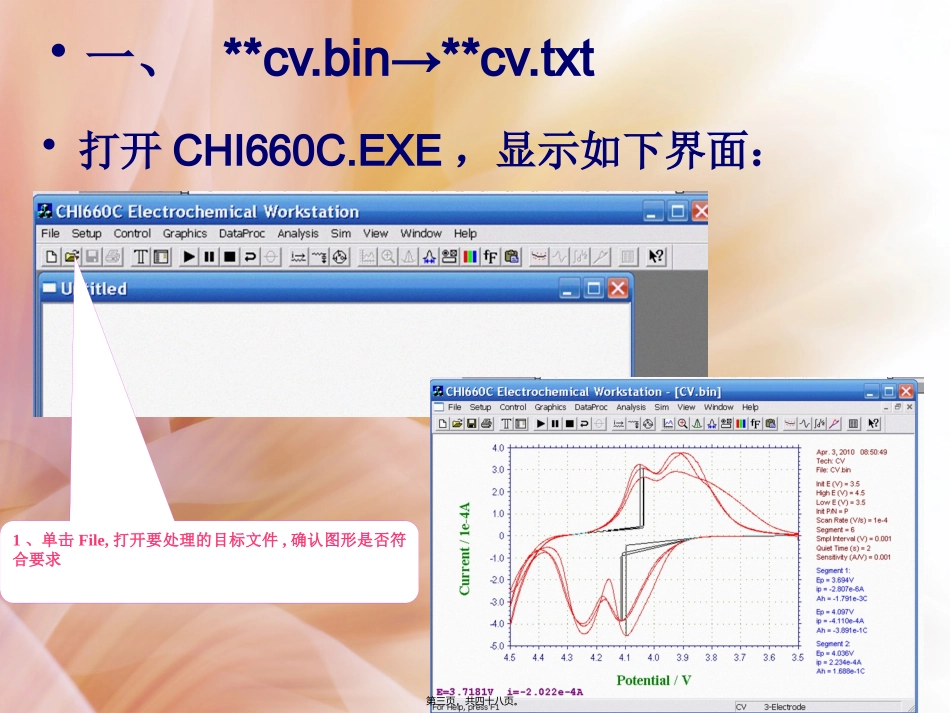

CHI数据处理•I、CV数据处理•目的：将原图像的数据导出，用origin8专业作图软件重新绘制，使之更专业化•采用软件：CHI660、Word、Excel、origin8•II、EIS数据处理•目的、软件：同上•III、EIS等效电路解析•目的：求出相应各元器件的数值•采用软件：Zsimple第一页，共四十八页。•一、将CHI660C自动生成的“**cv.bin”文件导成文本文件“**cv.txt”；•二、将“**cv.txt”文件中的内容拷贝到word中，并将其转换为表格，然后将表格数据拷贝到Excel里，存为文件名“XT-110322#-4#cv”的Excel文件，原word文档可删除；•三、在Excel中对数据进行筛分（数据太多难于处理），按周次进行组合（每两个segment为一周），处理好数据（步骤详见后面）；•四、将处理好的数据导入origin8.0软件中，作图，并将图处理成规范格式，保存原文件备用。写论文时拷贝到相应的word文档中。I、循环伏安数据处理第二页，共四十八页。•打开CHI660C.EXE，显示如下界面：1、单击File,打开要处理的目标文件,确认图形是否符合要求•一、**cv.bin→**cv.txt第三页，共四十八页。2、单击File,然后单击Converttotext,将数据转换为text格式第四页，共四十八页。3、选中需要处理的文件，如循环伏安曲线CV.bin第五页，共四十八页。4、选中CV.bin后，单击“打开”第六页，共四十八页。5、然后会发现多出一个“CV.txt”的文本文件，这就是导出来的原始数据6、打开这个文本文件第七页，共四十八页。7、这就是打开后的文本文件，前面是对实验数据的总述，处理数据时关键要用后面的数据，把文本往下拉第八页，共四十八页。8、会看到各个segment的数据，单击“编辑”——全选——复制，然后粘贴到word中第九页，共四十八页。9、删除前面的统计信息•二、在word中转换为表格，拷到excel中第十页，共四十八页。10、按“全选”——表格——转换—文本转换为表格，将出现如上对话框11、“文字分隔位置”选择“逗号”，此时“列数”将自动变为“3”，然后单击“确定”。（此时word将运行较长时间）第十一页，共四十八页。12、数据被自动分为三列，单击表格——选择表格——复制，将数据拷贝到Excel中（由于数据很多，等待时间会比较长）第十二页，共四十八页。13、这就是拷到Excel中的数据，将当前数据表保存为“原始数据”14、将工作表命名为“segment1”、“segment2”、“segment3”……，并将对应的数据拷到表格中三、excel中的数据处理第十三页，共四十八页。15、赶紧保存数据！注意路径与文件名，保存在毕业论文撰写的同一文件夹中。格式为：E：06杨毓横毕业论文\数据处理\090729#\4#\\YYH-090729#-4#cv.xls（路径名比较长，感觉比较麻烦，但会为后续的数据统计、处理工作带来方便，请大家务必按此规律操作！）16、三列数据依次为电压、容量、电量。电量的数据一般不用，将其删去第十四页，共四十八页。17、将鼠标光标移至最左边的电压列，单击右键——左键单击“插入”，表格中将自动增加一列18、在单数segment空白列的第一格里输入“1”，然后将光标移至这一格的右下方，待光标变为“黑色十字架”时，用左手同时按下“ctrl”键，然后右手按住鼠标左键顺次往下拉，将得到“”自动递增的数字编号。拉到“5”时停止，然后将1-5行数据选中，重复刚才的操作注意：拉到一个segment完毕后即可新建一个工作表，命名为“CV第一周”（若是segment3\4，则为CV第二周…），将处理好的数据拷过去第十五页，共四十八页。19、偶数segment因为对应于负扫描，故先输入“5、4、3、2、1”将其编好，然后按与奇数列同样的操作方法往下拉重复此编号（此步骤同前页，不再重复），得到右图所示表格后，将其复制，拷在“CV第一周”中segment1的后面第十六页，共四十八页。20、将电流折算为单位重量的电池，计算公式如左图所示：电流/(活性物质质量*100)第十七页，共四十八页。21、将得到的四列数据全部选择好，然后复制第十八页，共四十八页。22、在旁边的空白表中单击右键，点击“选择性粘贴”第十九页，共四十八页。23、选择“数值”，然后单击“确定”第二十页，共四十八页。24、将第3列的原电流数据删掉，得到经过处理之后的“电压-电...
