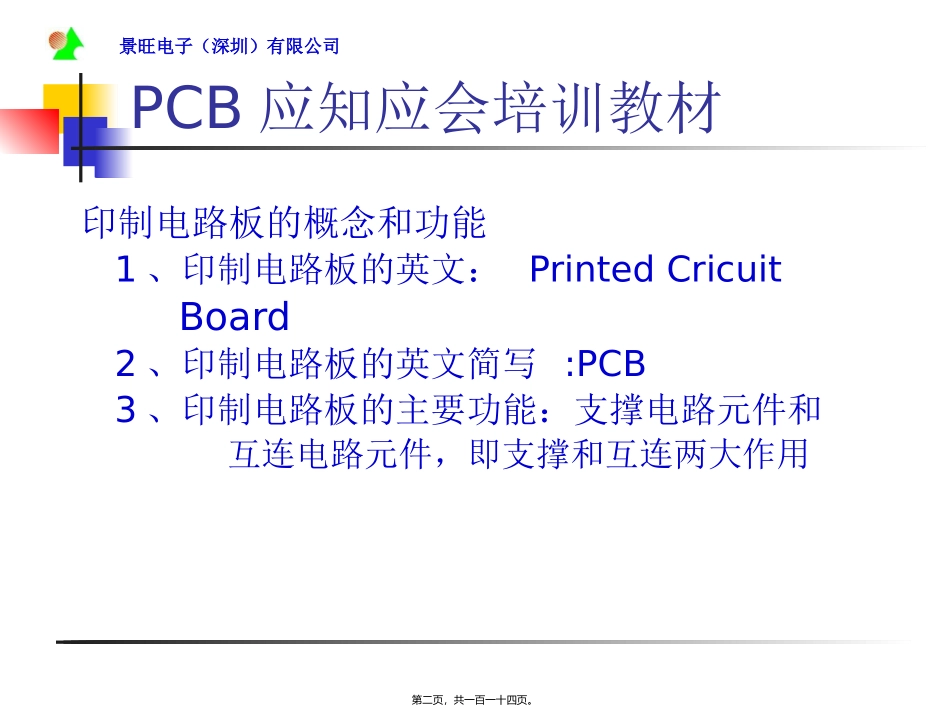

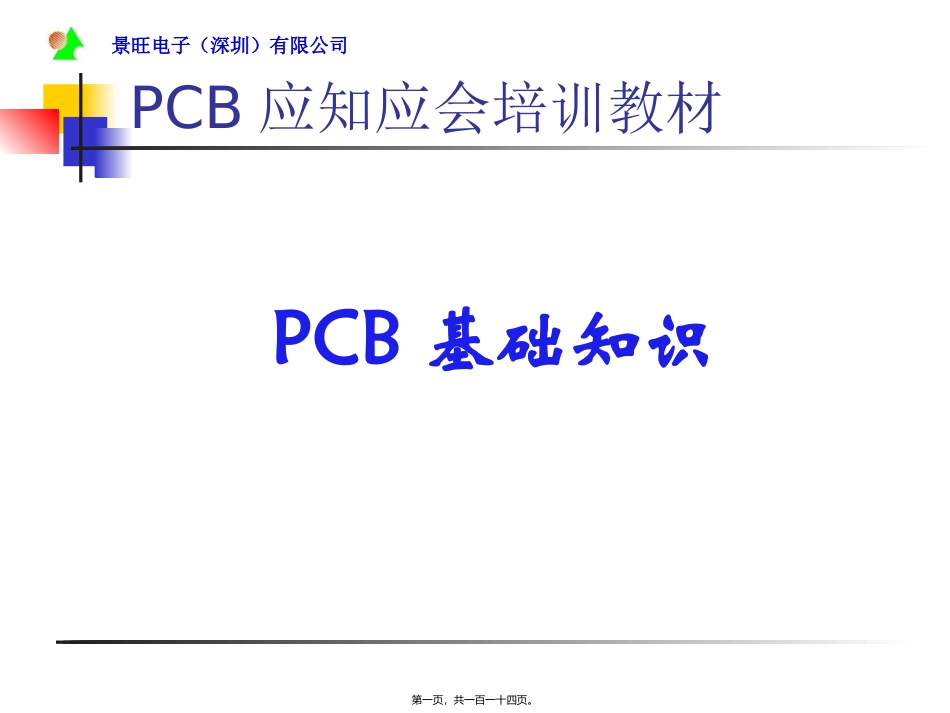

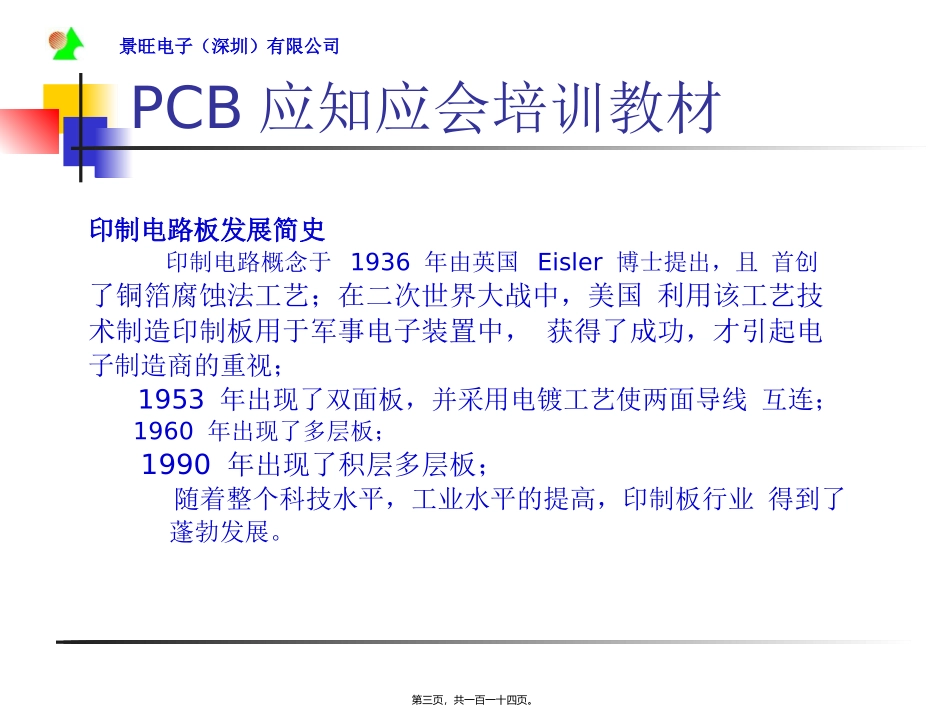

PCB应知应会培训教材PCB基础知识景旺电子（深圳）有限公司第一页，共一百一十四页。PCB应知应会培训教材印制电路板的概念和功能1、印制电路板的英文：PrintedCricuitBoard2、印制电路板的英文简写:PCB3、印制电路板的主要功能：支撑电路元件和互连电路元件，即支撑和互连两大作用景旺电子（深圳）有限公司第二页，共一百一十四页。PCB应知应会培训教材印制电路板发展简史印制电路概念于1936年由英国Eisler博士提出，且首创了铜箔腐蚀法工艺；在二次世界大战中，美国利用该工艺技术制造印制板用于军事电子装置中，获得了成功，才引起电子制造商的重视；1953年出现了双面板，并采用电镀工艺使两面导线互连；1960年出现了多层板；1990年出现了积层多层板；随着整个科技水平，工业水平的提高，印制板行业得到了蓬勃发展。景旺电子（深圳）有限公司第三页，共一百一十四页。PCB应知应会培训教材印制电路板分类􀃊景旺电子（深圳）有限公司第四页，共一百一十四页。PCB应知应会培训教材PCB分类A.以材质分a.有机材质酚醛树脂、玻璃纤维/环氧树脂、Polyimide(聚酰亚胺)、BT/Epoxy等皆属之。b.无机材质铝、Copper-invar（钢）-copper、ceramic(陶瓷)等皆属之。主要取其散热功能。景旺电子（深圳）有限公司第五页，共一百一十四页。PCB应知应会培训教材B.以成品软硬区分硬板RigidPCB软板FlexiblePCB软硬板Rigid-FlexPCB景旺电子（深圳）有限公司第六页，共一百一十四页。PCB应知应会培训教材C.以结构分a.单面板b.双面板c.多层板景旺电子（深圳）有限公司第七页，共一百一十四页。PCB应知应会培训教材D.依表面制作分HotAirLevelling喷锡Goldfingerboard金手指板Carbonoilboard碳油板Auplatingboard镀金板Entek（防氧化）板ImmersionAuboard沉金板ImmersionTin沉锡板ImmersionSilver沉银板景旺电子（深圳）有限公司第八页，共一百一十四页。PCB应知应会培训教材印制电路板常用基材􀃊常用的FRFR-4覆铜板包括以下几部分：􀃊A、玻璃纤维布􀃊B、环氧树脂C、铜箔D、填料(应用于高性能或特殊要求板材）景旺电子（深圳）有限公司第九页，共一百一十四页。PCB应知应会培训教材PCB常用化学品（三酸二碱一铜）H2SO4--硫酸(含量98%）HNO3--硝酸（含量68%）HCL--盐酸（含量36%）NaOH--氢氧化钠（烧碱）Na2CO3--碳酸钠（纯碱）CuSO4·5H2O--五水硫酸铜景旺电子（深圳）有限公司第十页，共一百一十四页。PCB应知应会培训教材常用化学品纯度等级GR级（优级纯）；适用于精密分析或科研，如AA机标准样品，要求纯度≥99.8%AR级（分析纯）；普通化验分析，纯度≥99.7%CP级（化学纯）；一般工业/学校应用，纯度≥99.5%工业级；一般工业应用。MSDS：物质安全资料表，是化学品生产商和供应商用来阐明危险化学品的燃、爆性能，毒性和环境危害，以及安全使用、泄漏应急救护处置、主要理化参数、法律法规等方面信息的综合性文件景旺电子（深圳）有限公司第十一页，共一百一十四页。PCB应知应会培训教材常用单位面积：1m2=10.76ft2,1ft2=144inch2长度：1inch=25.4mm,1mm＝１０００ｕｍ，１mil＝２5.４ｕｍ，１ｕｍ＝３９.３７ｕｉｎ≈40uin体积：1L=1000ml=1000cm3压力：1Kg/cm2=14.2PSI重量：１ＯＺ＝２８.３５ｇ,1kg=1000g=1000000mg,厚度：１ＯＺ铜厚定义为重量为28.35g铜箔均匀平铺1ft2面积的厚度，标准为34.3um，实际应用以35un为准。景旺电子（深圳）有限公司第十二页，共一百一十四页。PCB应知应会培训教材常用单位电流密度：ASF—安培每平方英尺，ASD—安培每平方分米，1ASD=9.29ASF.电量：AH—安培·小时，AMIN—安培·分钟例：电镀铜电流密度为20ASF，CR面电镀面积1FT2，SR面电镀面积2FT2,每飞巴夹板10pnl，电镀时间为75min,铜光剂添加要求为100ml/500AH，则火牛CR、SR面输出电流分别是多少?电镀此飞巴板消耗的光剂量是多少？CR面电流：20*1*10=200A.SR面电流：20*2*10=400A.光剂消耗量：(20*1*10+20*2*10)*75/60*100/500=150ml景旺电子（深圳）有限公司第十三页，共一百一十四页。PCB应知应会培训教材常用单位浓度：铜缸开缸须配置120ml/L硫酸，缸体积为5000L,须添加浓硫酸数量为多少？5000*120ML/l=600...
