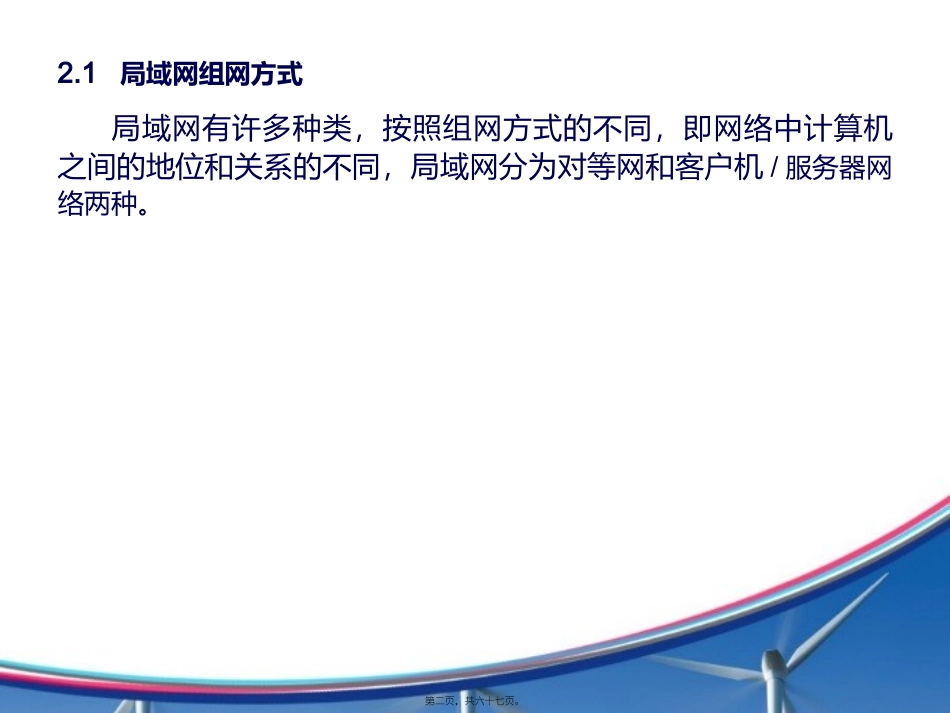

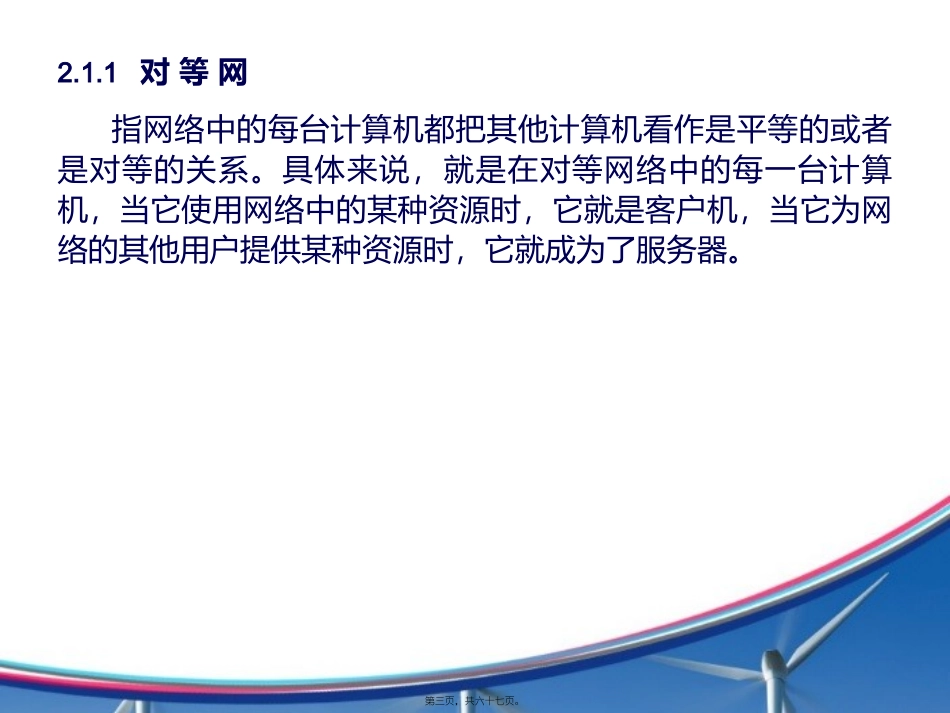

林玉梅第4讲网络体系结构第一页，共六十七页。2.1局域网组网方式局域网有许多种类，按照组网方式的不同，即网络中计算机之间的地位和关系的不同，局域网分为对等网和客户机/服务器网络两种。第二页，共六十七页。2.1.1对等网指网络中的每台计算机都把其他计算机看作是平等的或者是对等的关系。具体来说，就是在对等网络中的每一台计算机，当它使用网络中的某种资源时，它就是客户机，当它为网络的其他用户提供某种资源时，它就成为了服务器。第三页，共六十七页。2.1.1对等网对等网络一般应用在小规模的办公室中，它将几台或十几台计算机连接起来，这些计算机就可以相互共享资源。对等网的规划一般比较简单，通常采用如图2.1和图2.2所示的两种网络结构。图2.1对等网的星形拓扑结构图2.2对等网的总线型拓扑结构第四页，共六十七页。2.1.1对等网如果对等网采用图2.1的网络结构，用户要选购的硬件包括：①集线器或交换机；②带有RJ45接口的网卡，每台计算机1块；③末端装有RJ45接头的双绞线，每台计算机1条(双绞线的长度视计算机与集线器的距离而定，一般在100m以内)。第五页，共六十七页。2.1.1对等网如果对等网采用图2.2所示的网络结构，用户要选购的硬件包括：①带有BNC接口的网卡，每台计算机1块；②T型头，每个网卡1个；③末端装有BNC接头的同轴电缆，每台计算机一条(同轴电缆的长度视计算机与计算机之间的距离而定，一般在20m以内)；④两个50Ω终端匹配器。第六页，共六十七页。2.1.1对等网对等网络的主要特点：网络中的任何一个节点既可以是管理资源的服务器，又可以是使用资源的工作站，因而构建简单，使用方便，但安全性较低。另外，Windows98/XP为对等网络的互连提供了非常简捷的安装设置方式：在Windows98/XP系统中进行对“”“”等网络的配置，只需要对控制面板中的网络项进行配置就可以了。第七页，共六十七页。2.1.2客户机/服务器网络基于服务器)Server-based)的网络是指服务器在网络中起核心作用的组网模式。如图2.3所示。图2.3客户机/服务器网络第八页，共六十七页。2.1.2客户机/服务器网络基于服务器的网络与对等网不同，网络中必须至少有一台采用网络操作系统(如WindowsNT/2000Server、Linux、Unix等)的服务器，其中服务器可以扮演多种角色，如文件和打印服务器、应用服务器、电子邮件服务器等。服务器作为一台特殊的计算机，除了向其他的计算机提供如文件共享、打印共享等服务之外，它还具有账号管理、安全管理的功能，它能赋予账号不同的权限，它与其他非服务器计算机之间的关系不是对等的，即存在制约与被制约的关系。第九页，共六十七页。2.1.3Browser/Server网络Browser/Server网络是基于Web的客户机/服务器应用模式的网络。其网络拓扑结构如图2.6所示。图2.6OSI开放系统互连参考模型中的体系结构第十页，共六十七页。2.1.3Browser/Server网络B/S应用模式的基本组成如下：①WebServer(HTML网页，JavaApplet)。②客户机(浏览器)。③应用软件服务器。④专用功能服务器(数据库、文件、电子邮件、打印、目录服务等)。⑤Internet或Intranet(企业内联网)网络平台。第十一页，共六十七页。2.1.3Browser/Server网络一、Browser/Server应用模式的特点①分散应用与集中管理；②跨平台兼容性；③交互性和实时性；④协同工作；⑤系统易于维护。第十二页，共六十七页。13网络应用程序的工作方式在网络边缘的端系统中运行的程序之间的工作方式通常可划分为两大类：客户服务器方式（C/S方式）即Client/Server方式对等方式（P2P方式）即Peer-to-Peer方式13第十三页，共六十七页。141.客户服务器方式客户(client)和服务器(server)都是指通信中所涉及的两个应用进程。客户服务器方式所描述的是进程之间服务和被服务的关系。客户是服务的请求方，服务器是服务的提供方。14第十四页，共六十七页。15运行客户程序网络边缘网络核心运行服务器程序AB①请求服务②得到服务客户服务器客户A向服务器B发出请求服务，而服务器B向客户A提供服务。15第十五页，共六十七页。162.对等连接方式在对等连接(peer-to-peer，简写为P2P)方式的网络应用中，通常没有固定的服务请求者和服务...
