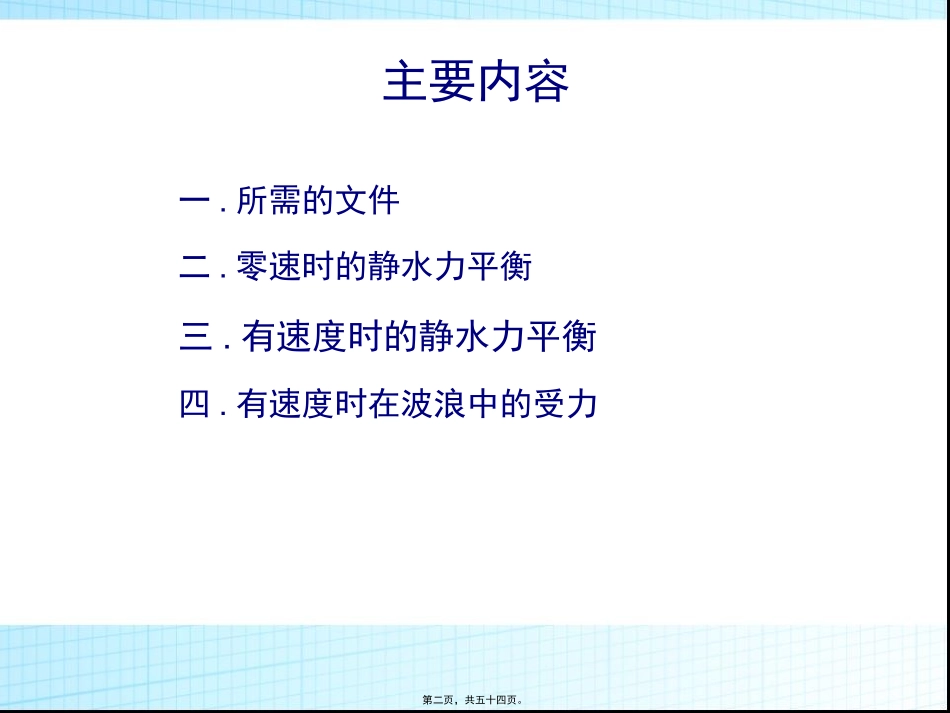

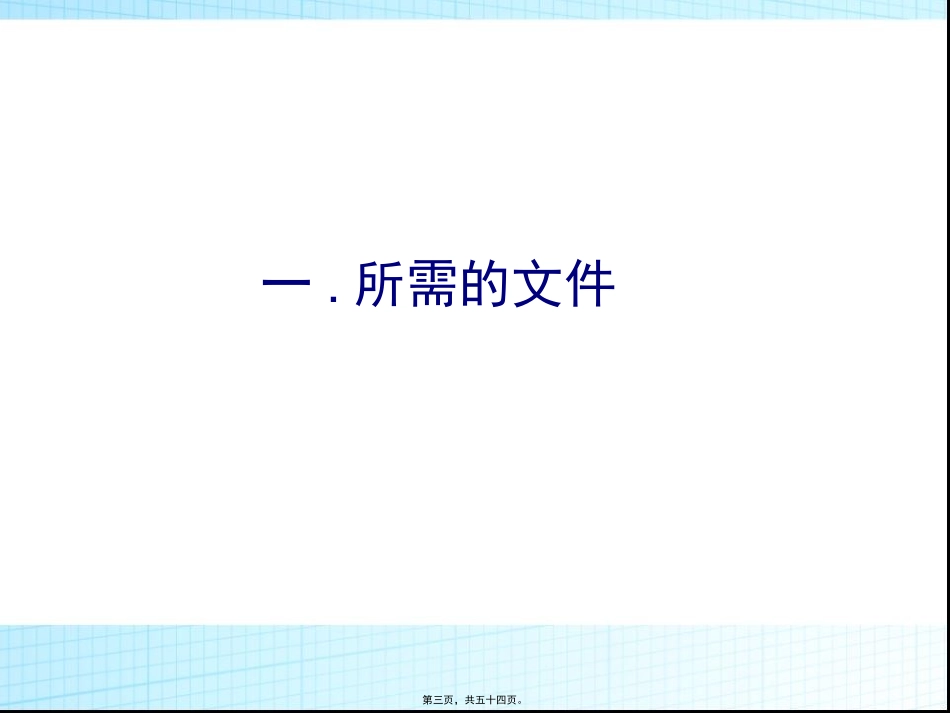

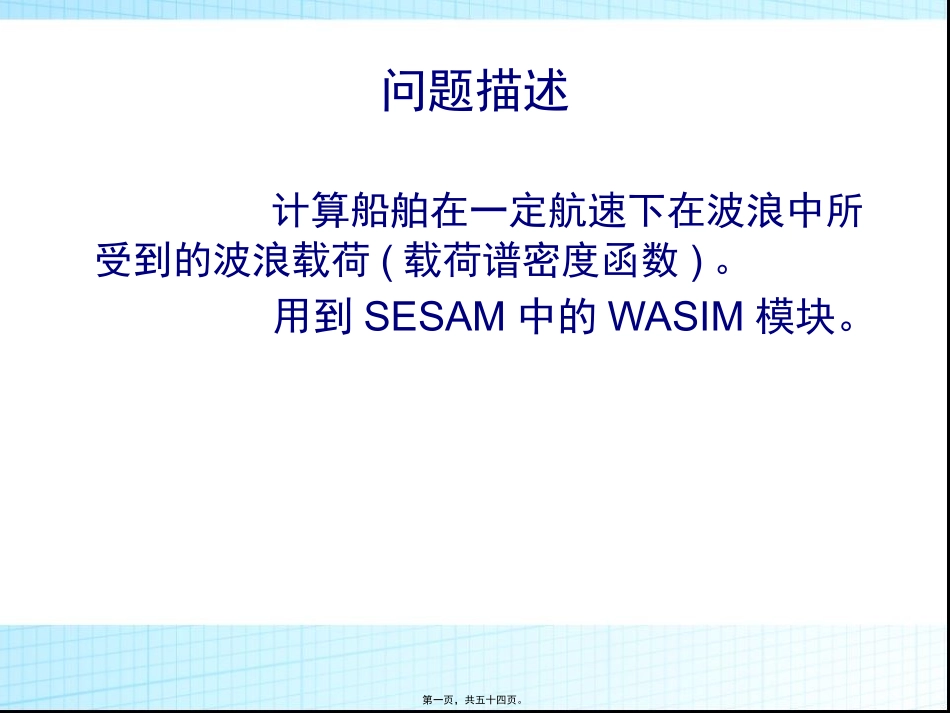

问题描述计算船舶在一定航速下在波浪中所受到的波浪载荷(载荷谱密度函数)。用到SESAM中的WASIM模块。第一页，共五十四页。一.所需的文件二.零速时的静水力平衡三.有速度时的静水力平衡四.有速度时在波浪中的受力主要内容第二页，共五十四页。一.所需的文件第三页，共五十四页。1.描述全船型线的pln文件2.描述质量分布的mass文件第四页，共五十四页。1.1pln文件介绍第一行：描述文字，如nobs表示无压载水船。第二行：船体部分编号，一般单体船就一个船体写1。第三行：1表示左舷为湿表面。第四行：是否对称。0表示整条船都建立，1表示只建立左舷。第五行：首尾垂线的x坐标。第六行：对截面坐标的描述文字，一般写offsetpoints第七行：整个pln文件包含的曲线数目。包含描述首尾形状的曲线。本例中共有24条曲线。第五页，共五十四页。1.1pln文件介绍对于曲线的描述，第一条为船首形状Bowshape，依次往后，最后一条为船尾形状Sternshape。中间曲线的编号从Station1开始依次为Station2、Station3......每条曲线前的数字表示描述该条曲线的点的个数。如Bowshape是由11个点描述的，Station1是由6个点描述的。这些点从船底开始向甲板，也就是垂向坐标是增大的。描述船首和船尾形状的曲线可以与其它曲线相交，但其它曲线之间不能相交。具体的pln文件可看nobs.pln。第六页，共五十四页。1.2mass文件介绍第一行：描述文字，如nobsmass表示无压载水船的质量。第二行：质量点的个数，本例中共有21个质量点。第三行：质量和坐标的缩放比例。本例中无缩放，均为1.第四行：第一个数位该点的质量，单位为kg。后三个数为该点的坐标。以下各行的含义与第四行一样。具体可看nobs.mass文件。第七页，共五十四页。二.零速时的静水力平衡第八页，共五十四页。1.创建新文件。2.创建新载况。3.建立新JobData。4.划分网格。5.分析。第九页，共五十四页。2.1创建新文件打开SesamWasim，File/NewWorkspace,给文件命名为nobswasim。文件存放的位置可以自己确定，默认的是SesamWasim的安装位置。Insert/Vessel,或直接点击出现如下左图所示。点击红线框处，导入nobs.pln文件，点击OK。出现如下右图。注：在图形区点右键移动鼠标可以旋转图形，shift+右键移动鼠标可放大缩小图形，Ctrl+右键移动鼠标可上下左右移动图形。第十页，共五十四页。2.2创建新载况Insert/LoadingCondition,或直接点击出现如下左图所示。给载况命名为lc1,首尾吃水均为11.4，点击Apply。可以看到描述船体形状的线变为红色，点击Define，出现如下左图。点击Source处的下拉选项，选择PointMass,Lengthd处的保持none不变。点击Browse,导入nobs.mass，点击OK.回到了左图界面再次点击OK.第十一页，共五十四页。2.3建立新JobData点击左侧的模型树，选中lc1_ZeroSpeedJob，点击右键，选择JobData。出现如下右图所示。第十二页，共五十四页。2.3建立新JobData将Time改为0.25，Duration改为50。点击Output,点击HullgirderLoads前的方框，框中出现勾，点击Loadcations,如下右图输入想要计算的截面，点击确定，再次点击确定。第十三页，共五十四页。2.4划分网格点击左侧的模型树，选中lc1_ZeroSpeedJob，点击右键，选择Mesh。出现如下右图所示。点击Hull,在整个分析中，我们定义的网格密度都是40*12不变。点击Surface,将Totalmesh处的5改为3，点击Mesh按钮，然后点击叉关闭划分网格的窗口。第十四页，共五十四页。2.4划分网格仔细看船首有些网格不规则，选择引起不规则网格的曲线，右键选择Togglestate。然后再次在左侧的模型树，选中lc1_ZeroSpeedJob，点击右键，选择Mesh，直接点击Mesh按钮，网格变为如下右图所示规则网格。第十五页，共五十四页。2.5分析点击左侧的模型树，选中lc1_ZeroSpeedJob，点击右键，选择Setcurrent。再次右键点击PreoareMassdata,再次右键点击ExportJobdata,再次右键点击Run。出现如下右图所示，这个过程大概持续2分钟。第十六页，共五十四页。2.5分析当运行结束时，点击左侧的模型树，选中lc1_ZeroSpeedJob，点击右键，选择Plot。出现如下右图。我们关心的是升沉Heave和纵摇Pitch，以此来确定其浮态。第十七页，共五十四页。2...
