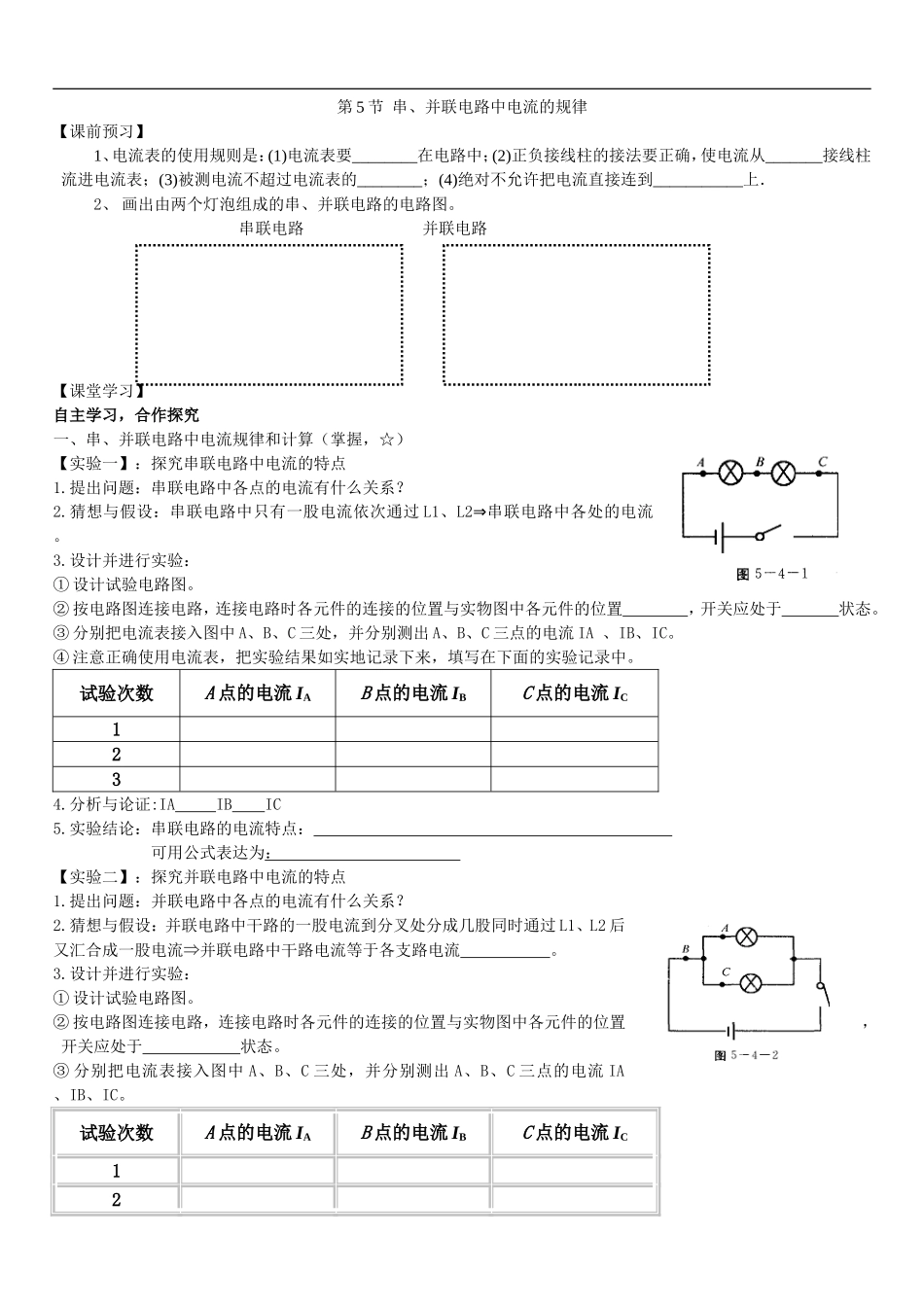

九年级上册物理串联、并联电路中电流的规律导学案_第1页
1/2

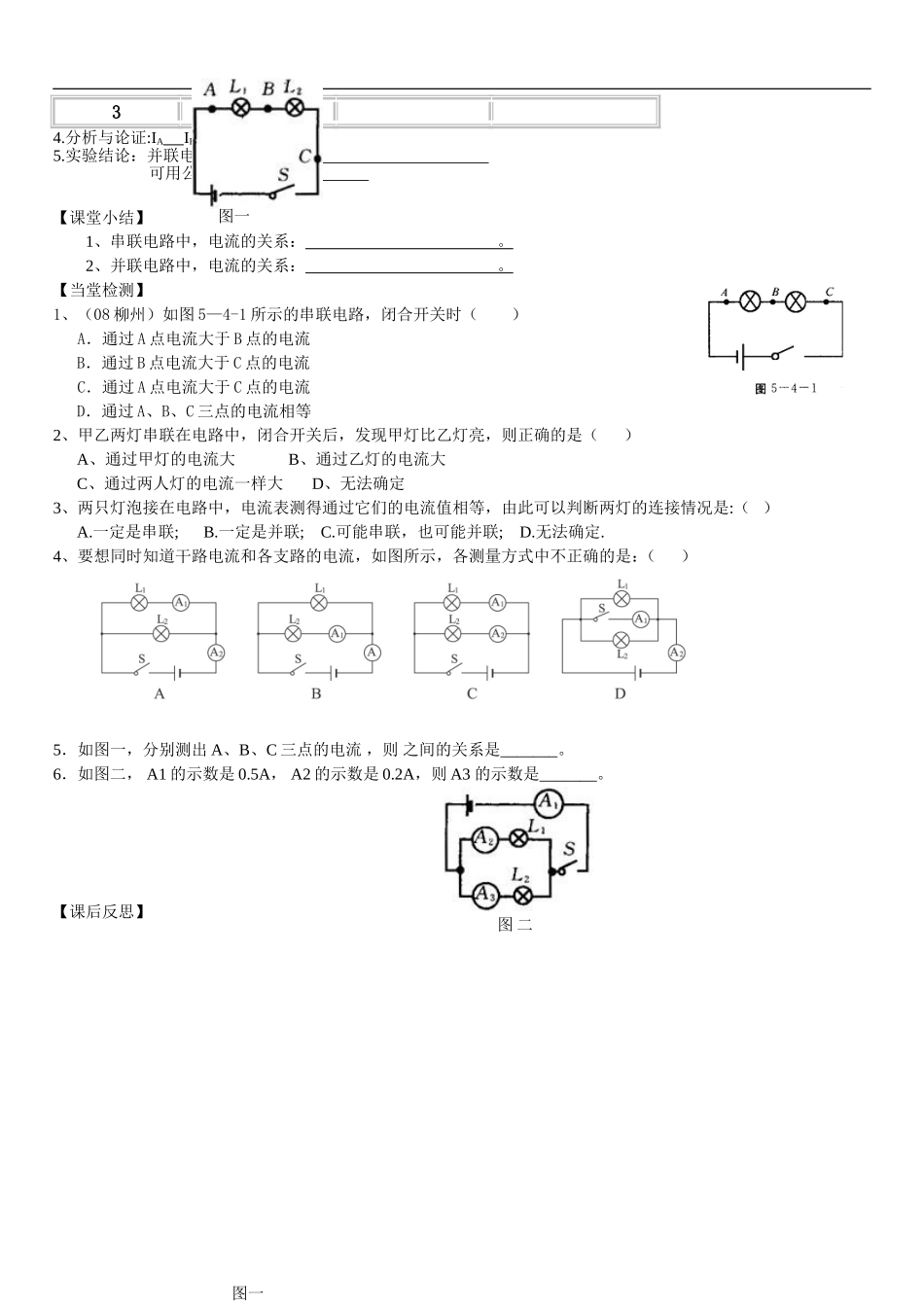

九年级上册物理串联、并联电路中电流的规律导学案_第2页
2/2
第5节串、并联电路中电流的规律【课前预习】1、电流表的使用规则是:(1)电流表要________在电路中;(2)正负接线柱的接法要正确,使电流从_______接线柱流进电流表;(3)被测电流不超过电流表的________;(4)绝对不允许把电流直接连到___________上.2、画出由两个灯泡组成的串、并联电路的电路图。串联电路并联电路【课堂学习】自主学习,合作探究一、串、并联电路中电流规律和计算(掌握,☆)【实验一】:探究串联电路中电流的特点1.提出问题:串联电路中各点的电流有什么关系?2.猜想与假设:串联电路中只有一股电流依次通过L1、L2⇒串联电路中各处的电流。3.设计并进行实验:①设计试验电路图。②按电路图连接电路,连接电路时各元件的连接的位置与实物图中各元件的位置,开关应处于状态。③分别把电流表接入图中A、B、C三处,并分别测出A、B、C三点的电流IA、IB、IC。④注意正确使用电流表,把实验结果如实地记录下来,填写在下面的实验记录中。试验次数A点的电流IAB点的电流IBC点的电流IC1234.分析与论证:IAIBIC5.实验结论:串联电路的电流特点:可用公式表达为:【实验二】:探究并联电路中电流的特点1.提出问题:并联电路中各点的电流有什么关系?2.猜想与假设:并联电路中干路的一股电流到分叉处分成几股同时通过L1、L2后又汇合成一股电流⇒并联电路中干路电流等于各支路电流。3.设计并进行实验:①设计试验电路图。②按电路图连接电路,连接电路时各元件的连接的位置与实物图中各元件的位置,开关应处于状态。③分别把电流表接入图中A、B、C三处,并分别测出A、B、C三点的电流IA、IB、IC。试验次数A点的电流IAB点的电流IBC点的电流IC1234.分析与论证:IAIBIC5.实验结论:并联电路的电流特点:可用公式表达为:【课堂小结】1、串联电路中,电流的关系:。2、并联电路中,电流的关系:。【当堂检测】1、(08柳州)如图5—4-1所示的串联电路,闭合开关时()A.通过A点电流大于B点的电流B.通过B点电流大于C点的电流C.通过A点电流大于C点的电流D.通过A、B、C三点的电流相等2、甲乙两灯串联在电路中,闭合开关后,发现甲灯比乙灯亮,则正确的是()A、通过甲灯的电流大B、通过乙灯的电流大C、通过两人灯的电流一样大D、无法确定3、两只灯泡接在电路中,电流表测得通过它们的电流值相等,由此可以判断两灯的连接情况是:()A.一定是串联;B.一定是并联;C.可能串联,也可能并联;D.无法确定.4、要想同时知道干路电流和各支路的电流,如图所示,各测量方式中不正确的是:()5.如图一,分别测出A、B、C三点的电流,则之间的关系是_______。6.如图二,A1的示数是0.5A,A2的示数是0.2A,则A3的示数是_______。【课后反思】图二图一图一
