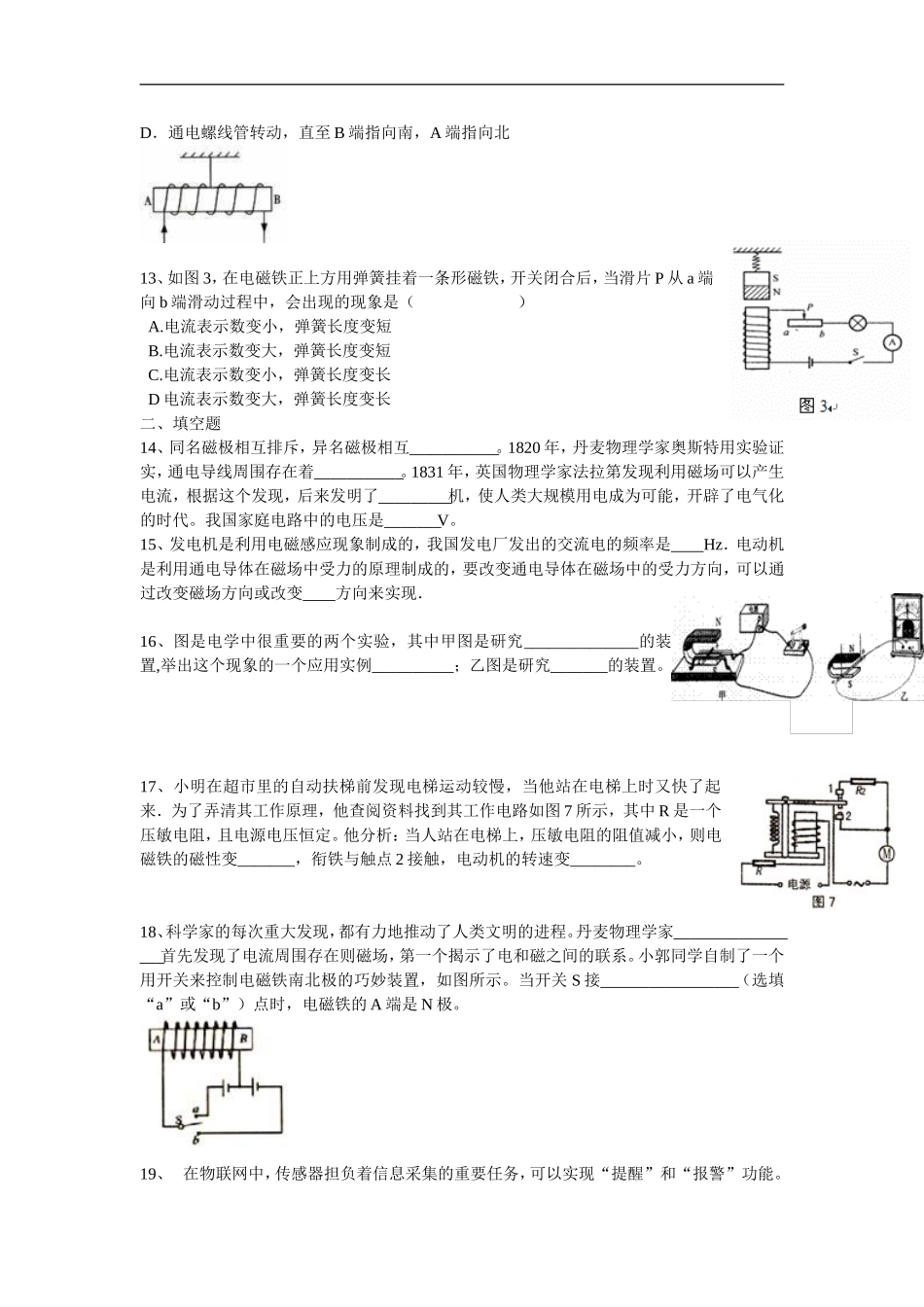

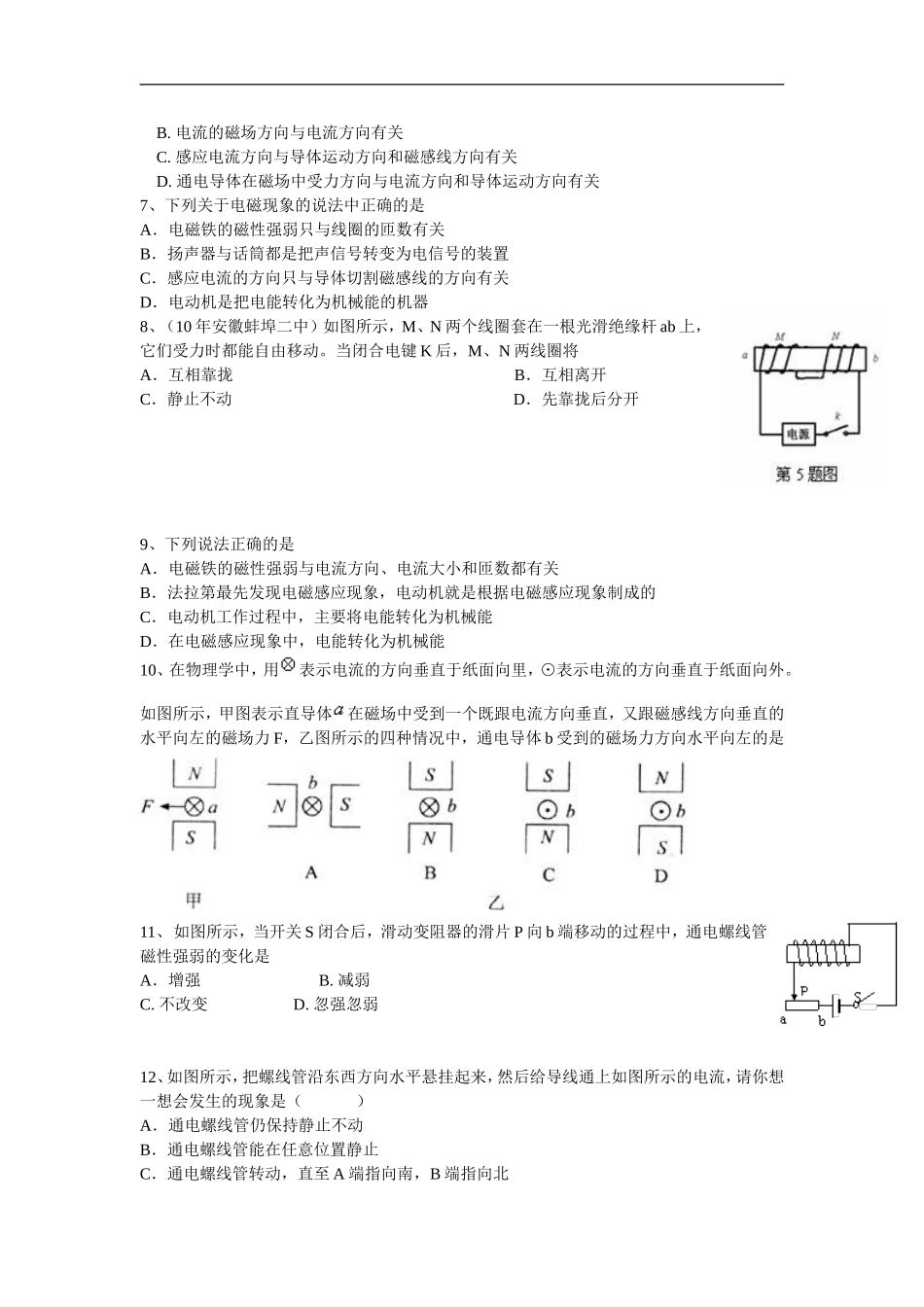

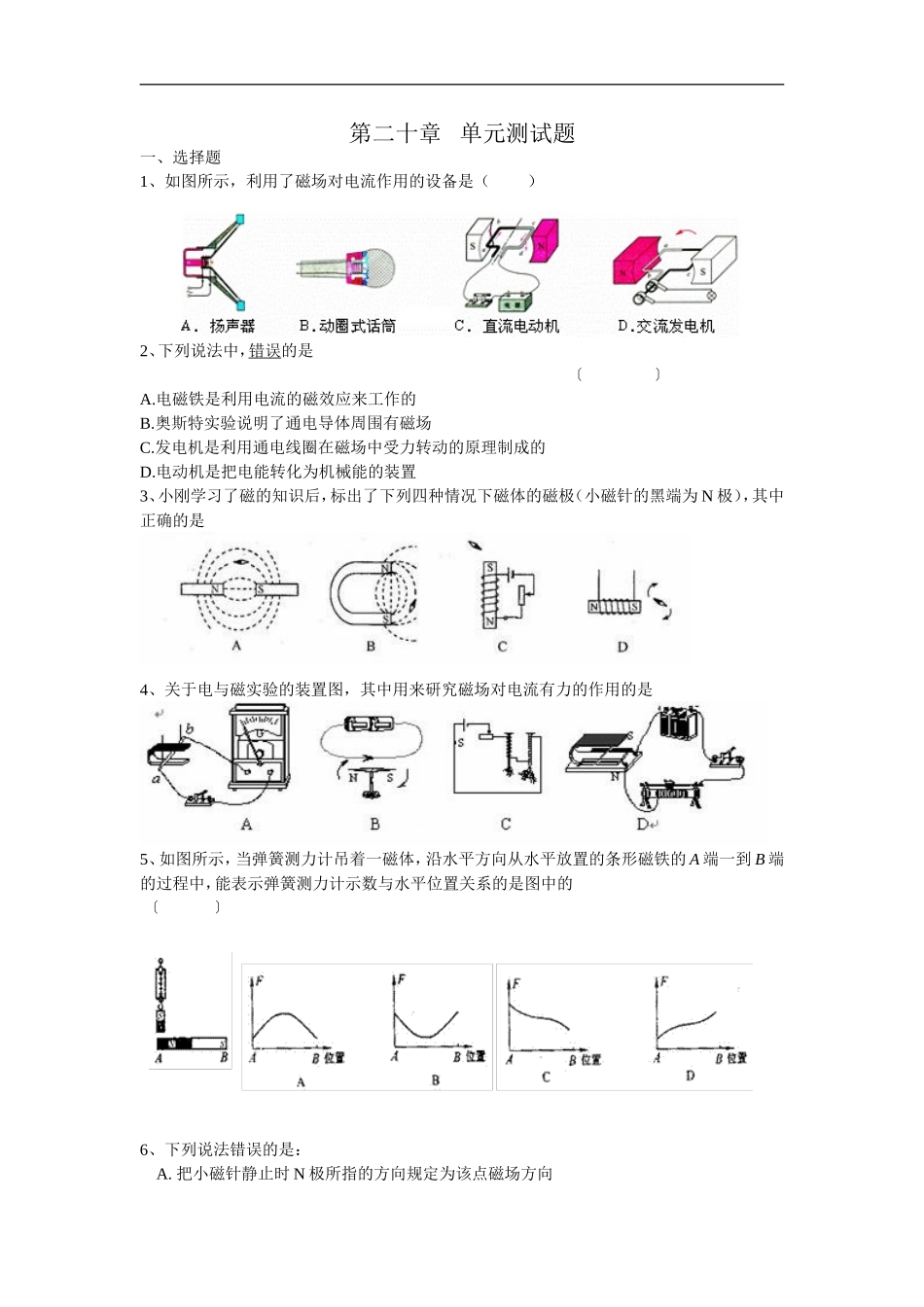

第二十章单元测试题一、选择题1、如图所示，利用了磁场对电流作用的设备是（）2、下列说法中，错误的是〔〕A.电磁铁是利用电流的磁效应来工作的B.奥斯特实验说明了通电导体周围有磁场C.发电机是利用通电线圈在磁场中受力转动的原理制成的D.电动机是把电能转化为机械能的装置3、小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是4、关于电与磁实验的装置图，其中用来研究磁场对电流有力的作用的是5、如图所示，当弹簧测力计吊着一磁体，沿水平方向从水平放置的条形磁铁的A端一到B端的过程中，能表示弹簧测力计示数与水平位置关系的是图中的〔〕6、下列说法错误的是：A.把小磁针静止时N极所指的方向规定为该点磁场方向B.电流的磁场方向与电流方向有关C.感应电流方向与导体运动方向和磁感线方向有关D.通电导体在磁场中受力方向与电流方向和导体运动方向有关7、下列关于电磁现象的说法中正确的是A．电磁铁的磁性强弱只与线圈的匝数有关B．扬声器与话筒都是把声信号转变为电信号的装置C．感应电流的方向只与导体切割磁感线的方向有关D．电动机是把电能转化为机械能的机器8、（10年安徽蚌埠二中）如图所示，M、N两个线圈套在一根光滑绝缘杆ab上，它们受力时都能自由移动。当闭合电键K后，M、N两线圈将A．互相靠拢B．互相离开C．静止不动D．先靠拢后分开9、下列说法正确的是A．电磁铁的磁性强弱与电流方向、电流大小和匝数都有关B．法拉第最先发现电磁感应现象，电动机就是根据电磁感应现象制成的C．电动机工作过程中，主要将电能转化为机械能D．在电磁感应现象中，电能转化为机械能10、在物理学中，用表示电流的方向垂直于纸面向里，⊙表示电流的方向垂直于纸面向外。如图所示，甲图表示直导体在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，乙图所示的四种情况中，通电导体b受到的磁场力方向水平向左的是11、如图所示，当开关S闭合后，滑动变阻器的滑片P向b端移动的过程中，通电螺线管磁性强弱的变化是A．增强B.减弱C.不改变D.忽强忽弱12、如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通上如图所示的电流，请你想一想会发生的现象是（）A．通电螺线管仍保持静止不动B．通电螺线管能在任意位置静止C．通电螺线管转动，直至A端指向南，B端指向北D．通电螺线管转动，直至B端指向南，A端指向北13、如图3，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（）A.电流表示数变小，弹簧长度变短B.电流表示数变大，弹簧长度变短C.电流表示数变小，弹簧长度变长D电流表示数变大，弹簧长度变长二、填空题14、同名磁极相互排斥，异名磁极相互。1820年，丹麦物理学家奥斯特用实验证实，通电导线周围存在着。1831年，英国物理学家法拉第发现利用磁场可以产生电流，根据这个发现，后来发明了机，使人类大规模用电成为可能，开辟了电气化的时代。我国家庭电路中的电压是V。15、发电机是利用电磁感应现象制成的，我国发电厂发出的交流电的频率是Hz．电动机是利用通电导体在磁场中受力的原理制成的，要改变通电导体在磁场中的受力方向，可以通过改变磁场方向或改变方向来实现．16、图是电学中很重要的两个实验，其中甲图是研究______________的装置,举出这个现象的一个应用实例__________；乙图是研究_______的装置。17、小明在超市里的自动扶梯前发现电梯运动较慢，当他站在电梯上时又快了起来．为了弄清其工作原理，他查阅资料找到其工作电路如图7所示，其中R是一个压敏电阻，且电源电压恒定。他分析：当人站在电梯上，压敏电阻的阻值减小，则电磁铁的磁性变_______，衔铁与触点2接触，电动机的转速变________。18、科学家的每次重大发现，都有力地推动了人类文明的进程。丹麦物理学家首先发现了电流周围存在则磁场，第一个揭示了电和磁之间的联系。小郭同学自制了一个用开关来控制电磁铁南北极的巧妙装置，如图所示。当开关S接（选填“a”或“b”）点时，电磁铁的A端是N极。19、在物联网中，传感器担负着信息采集的重要任务，可以实现“提醒”和“报警”功能。其中热敏...
