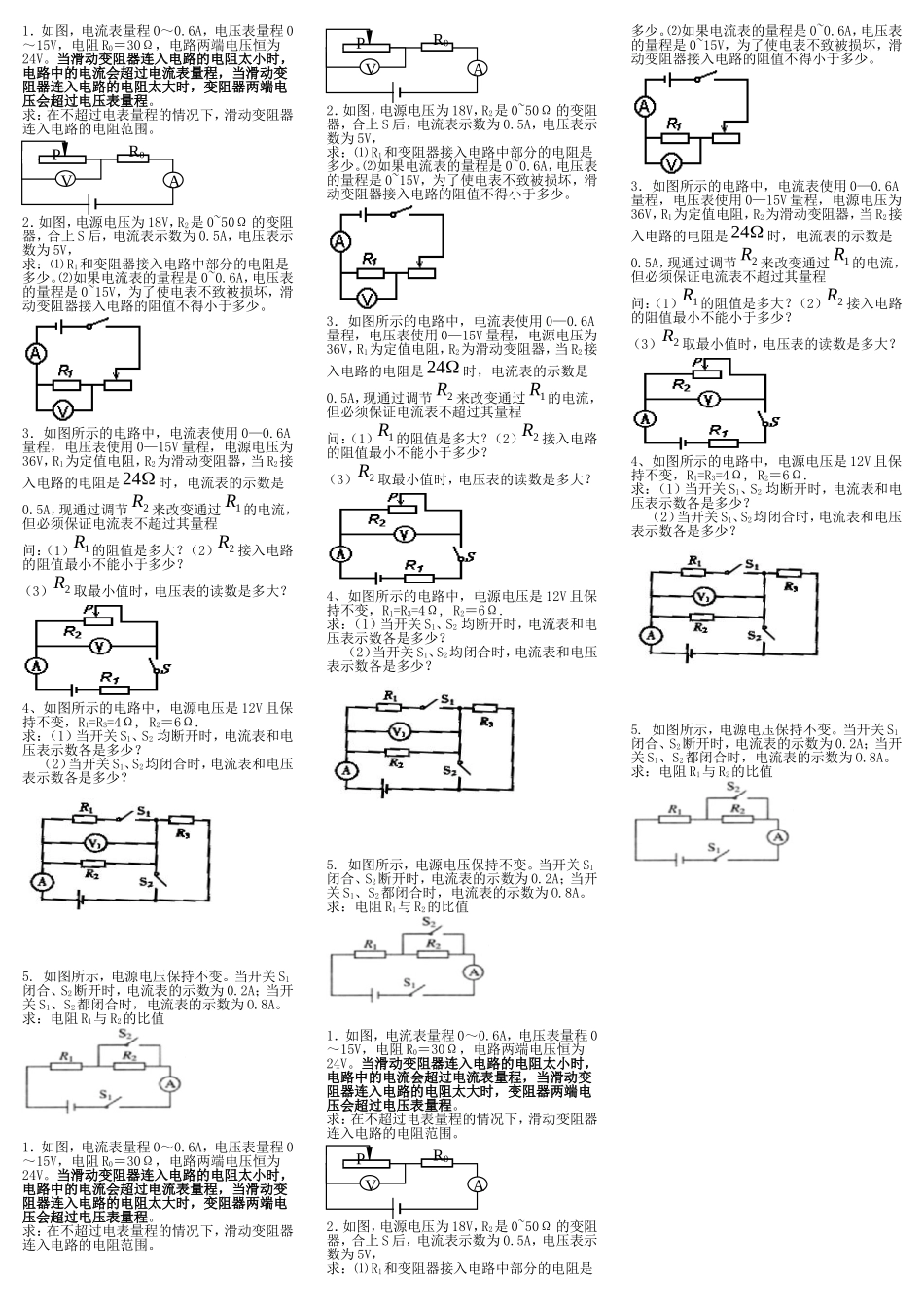

1．如图，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为24V。当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程。求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。2．如图，电源电压为18V，R2是0~50Ω的变阻器，合上S后，电流表示数为0.5A，电压表示数为5V，求：⑴R1和变阻器接入电路中部分的电阻是多少。⑵如果电流表的量程是0~0.6A，电压表的量程是0~15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少。3．如图所示的电路中，电流表使用0—0.6A量程，电压表使用0—15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程问：（1）R1的阻值是多大？（2）R2接入电路的阻值最小不能小于多少？（3）R2取最小值时，电压表的读数是多大？4、如图所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω,R2＝6Ω.求：（1）当开关S1、S2均断开时，电流表和电压表示数各是多少？（2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？5.如图所示，电源电压保持不变。当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。求：电阻R1与R2的比值1．如图，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为24V。当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程。求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。2．如图，电源电压为18V，R2是0~50Ω的变阻器，合上S后，电流表示数为0.5A，电压表示数为5V，求：⑴R1和变阻器接入电路中部分的电阻是多少。⑵如果电流表的量程是0~0.6A，电压表的量程是0~15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少。3．如图所示的电路中，电流表使用0—0.6A量程，电压表使用0—15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程问：（1）R1的阻值是多大？（2）R2接入电路的阻值最小不能小于多少？（3）R2取最小值时，电压表的读数是多大？4、如图所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω,R2＝6Ω.求：（1）当开关S1、S2均断开时，电流表和电压表示数各是多少？（2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？5.如图所示，电源电压保持不变。当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。求：电阻R1与R2的比值1．如图，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为24V。当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程。求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。2．如图，电源电压为18V，R2是0~50Ω的变阻器，合上S后，电流表示数为0.5A，电压表示数为5V，求：⑴R1和变阻器接入电路中部分的电阻是多少。⑵如果电流表的量程是0~0.6A，电压表的量程是0~15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少。3．如图所示的电路中，电流表使用0—0.6A量程，电压表使用0—15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程问：（1）R1的阻值是多大？（2）R2接入电路的阻值最小不能小于多少？（3）R2取最小值时，电压表的读数是多大？4、如图所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω,R2＝6Ω.求：（1）当开关S1、S2均断开时，电流表和电压表示数各是多少？（2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？5.如图所示，电源电压保持不变。当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。求：电阻R1与R2的比值VR0PAVR0PAVR0PA
