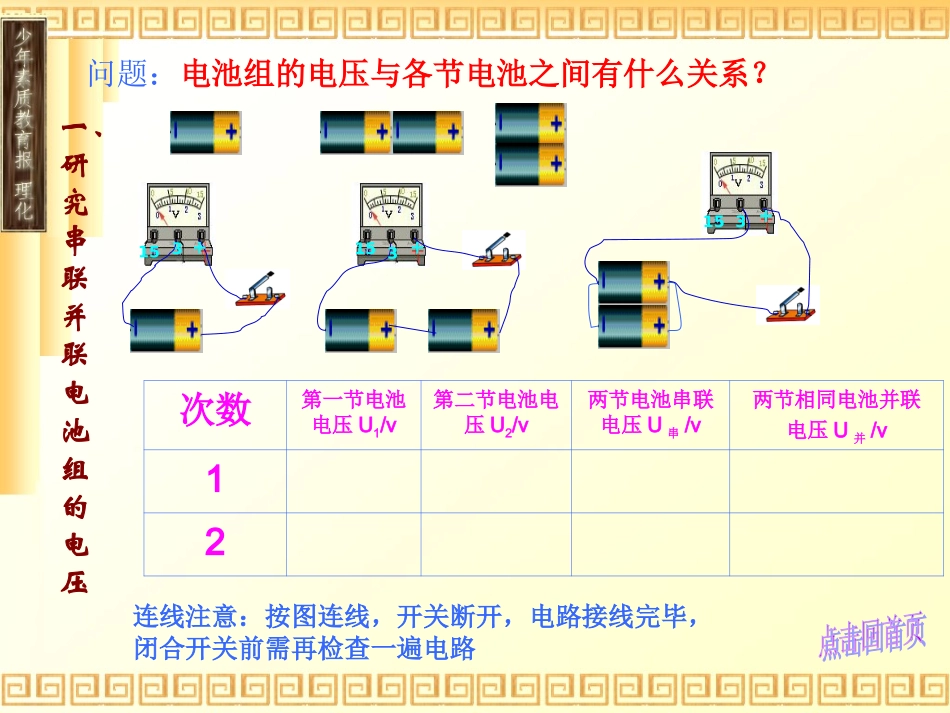

第十六章电压电阻第二节串、并联电路中电压的规律探究串、并联电路中的电压规律1、巩固对电压表的认识2、探究串联、并联电路之中电压的规律3、参与探究过程，深化科学探究能力学习目标：一、研究串联并联电池组的电压次数第一节电池电压U1/v第二节电池电压U2/v两节电池串联电压U串/v两节相同电池并联电压U并/v12问题：电池组的电压与各节电池之间有什么关系？连线注意：按图连线，开关断开，电路接线完毕，闭合开关前需再检查一遍电路315++315+315二、探究串联电路中的电压串联电路总电压与各部分电路两端的电压有什么关系观测对象灯泡L1两端的电压U1/v灯泡L2两端的电压U2/vL1和L2串联后的总电压U/v测量结果第一次第二次进行实验数据记录：猜想与假设：制定计划和设计实验：提出问题：（仿照水压）U二、探究串联电路中的电压进行实验数据记录：分析与论证：串联电路中电源两端电压等于各用电器两端电压之和U=U1+U2L1L2+315L1L2+315L1L2+315观测对象灯泡L1两端的电压U1/v灯泡L2两端的电压U2/vL1和L2串联后的总电压U/v测量结果第一次第二次三、探究并联电路中的电压提出问题：猜想与假设：制定计划和设计实验：进行实验：并联电路中各支路两端的电压有什么关系？观测对象灯泡L1两端的电压U1/v灯泡L2两端的电压U2/vL1和L2并联后的总电压U/v测量结果第一次第二次三、探究并联电路中的电压进行实验及数据记录：分析与论证：并联电路中电源两端电压与各支路用电器两端的电压相等。U=U1=U2L1L2+315L1L2+315L1L2+315观测对象灯泡L1两端的电压U1/v灯泡L2两端的电压U2/vL1和L2并联后的总电压U/v测量结果第一次第二次小结1、知识要求：串联并联电池组的电压规律：串联电池组的电压等于各节电池的电压之和并联电池组的电压等于每节电池的电压串联并联电路的电压规律：串联电路中，总电压等于各部分电路两端的电压之和并联电路中，各支路两端的电压相等，且等于干路总电压。U=U1=U22、能力科学探究U=U1+U2练习1、现有4节干电池，有关这些电池的说法中，正确的是（）A、每一节干电池的电压都与电池组总电压相同B、四节干电池都串联时，总电压跟任何一节电池电压一样大C、四节干电池并联时，总电压等于四节电池的和D、这四节干电池可组成6v的电源2、如图所示，电源电压为3v，电压表的示数为1v，则灯泡L1和L2两端的电压分别为（）A1v、2vB1v、1vC2v、1vD无法确定0DC再见
