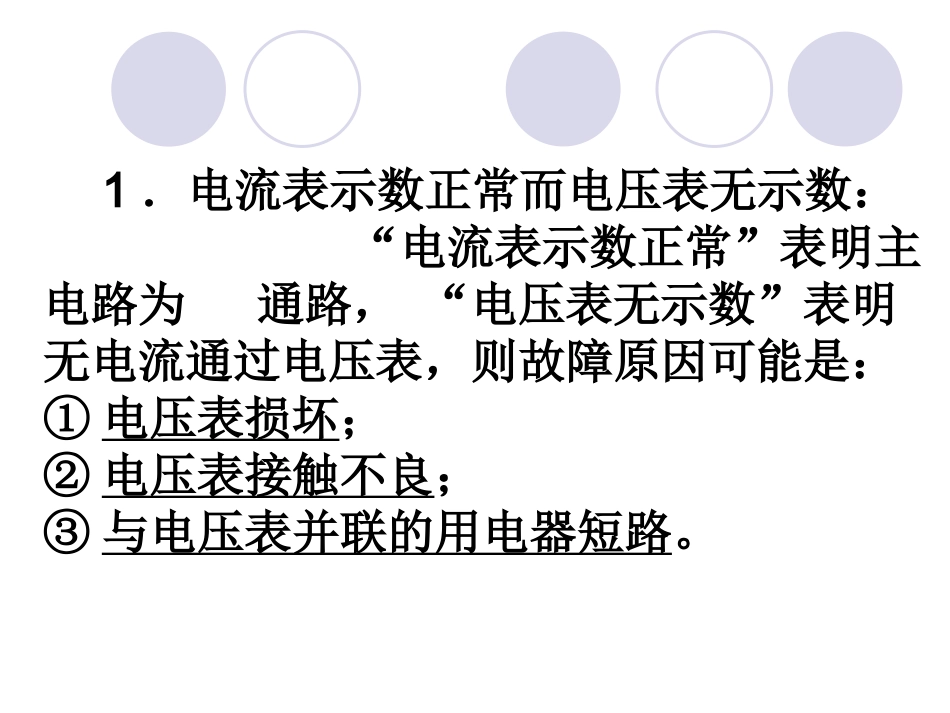

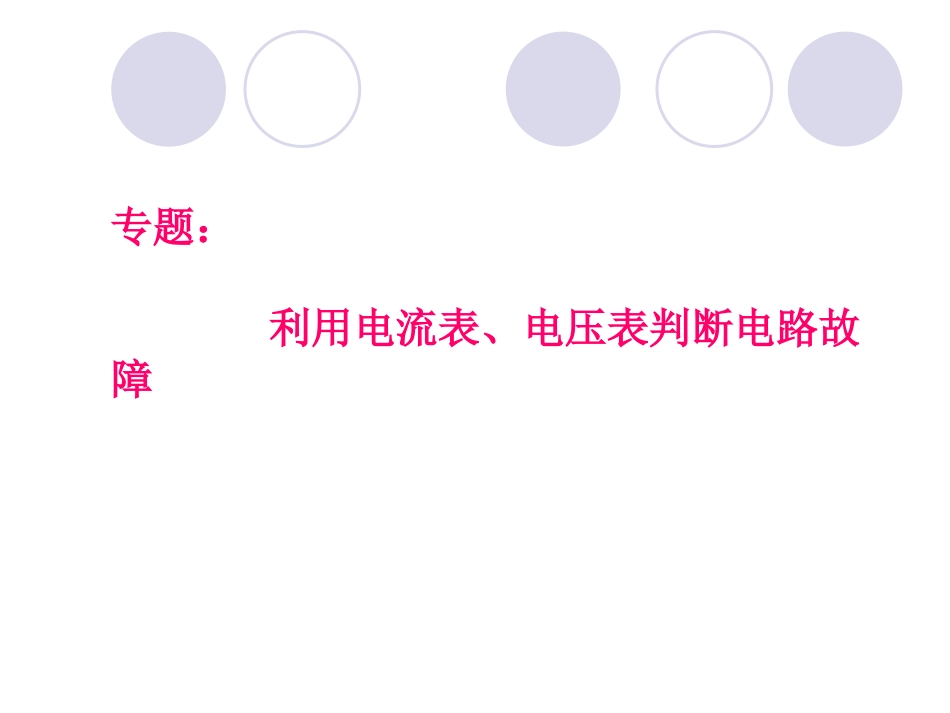

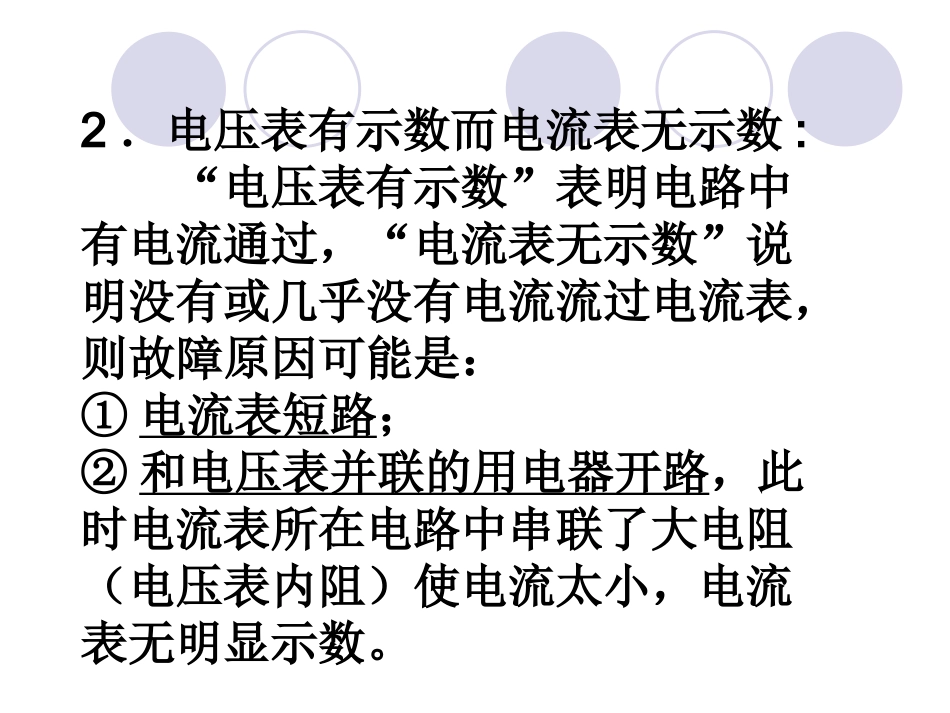

专题：利用电流表、电压表判断电路故障1．电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。2．电压表有示数而电流表无示数:“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。3．电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。注：电流表的电阻很小，在电路中相当于导线；电压表的电阻很大，在电路中相当于开路。1、（2011•雅安）如图所示，闭合开关S后，灯L1和L2都不亮，电压表有示数，则故障原因可能是（）A、灯L1短路B、灯L1断路C、灯L2短路D、灯L2断路解：闭合开关S后，灯L1、L2均不亮，说明电路发生断路，电压表有示数，说明L1的两端能与电源连通，故是L1断路．故选B．2、（2011•攀枝花）如图所示的电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A、灯L1短路B、灯L1断路C、灯L2短路D、灯L2断路解：A、灯L1短路，则电压表与导线并联，则电压表被短路，电压表无示数，不合题意．B、灯L1断路，则电压表直接测电源电压，并且示数不变．L2支路不受影响，故电流表示数不变，符合题意．C、灯L2短路，则电流表直接与电源两极相连，会损坏，不合题意．D、灯L2断路，则电流表被断路，电流表无示数．不合题意．故选B．3、（2011•泸州）如图所示的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数．现仅将L1和L2两灯泡的位置对调，其它不变．再次闭合开关时，发现两只灯泡仍不发光，电流表指针仍然不动，但电压表的指针却有了明显的偏转．根据以上信息可以判断（）A、电流表损坏了B、灯泡L1的灯丝断了C、灯泡L2的灯丝断了D、电源接线处松脱解：A、电流表损坏了，无论是否对调灯的位置，电压表始终不能接在电源上，示数为0，故A错，不符合题意．B、灯泡L1的灯丝断了，如图，电压表能通过灯丝L2、电流表、导线接到电源上，电压表有示数，故B错，不符合题意．C、灯泡L2的灯丝断了，如图，电压表接不到电源上，无示数；电路中无电流，电流表无示数；将两灯泡L1和L2的位置对调，再次闭合开关，电压表能通过灯丝L1、电流表、导线接到电源上，电压表有示数；电路中无电流，电流表无示数；故C正确，符合题意．D、电源接线处松脱，无论是否对调灯的位置，电压表始终不能接在电源上，示数为0，故D错，不符合题意．故选C．4、（2010•宁德）如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动．该电路的故障可能是（）A、灯L1的接线短路B、灯L2的接线短路C、灯L1的灯丝断了D、灯L2的灯丝断了解：A、灯L1的接线短路，同时电压表也会被短路没有示数，但电路仍然是通路，因此电流表有示数，符合题意，故该选项正确；B、灯L2的接线短路，电路中其余部分仍然是通路，电流表有示数，电压表也有示数，测量的是灯L1的电压，也是电源电压，不符合题意，故该选项不正确；C、灯L1的灯丝断了，电路处于断路，电流表没有示数，电压表通过电流表和灯L2可以连接到电源上，此时灯L2相当于导线的作用，电压表有示数，不符合题意，故该选项不正确；D、灯L2的灯丝断了，整个电路断路，电流表和电压表都会没有示数，不符合题意，故该选项不正确．故选A．5、（2009•安徽）小红在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关s，发现小灯泡L不亮．接下来，以下做法最合理的是（）A、观察电流表的示数是否为零，判断电路是否断路B、断开开关s，更换额定功率更大的灯泡重新实验C、断开开关S，增加电池的个数重新实验D、断开开关S，拆掉导线重新连接电路A
