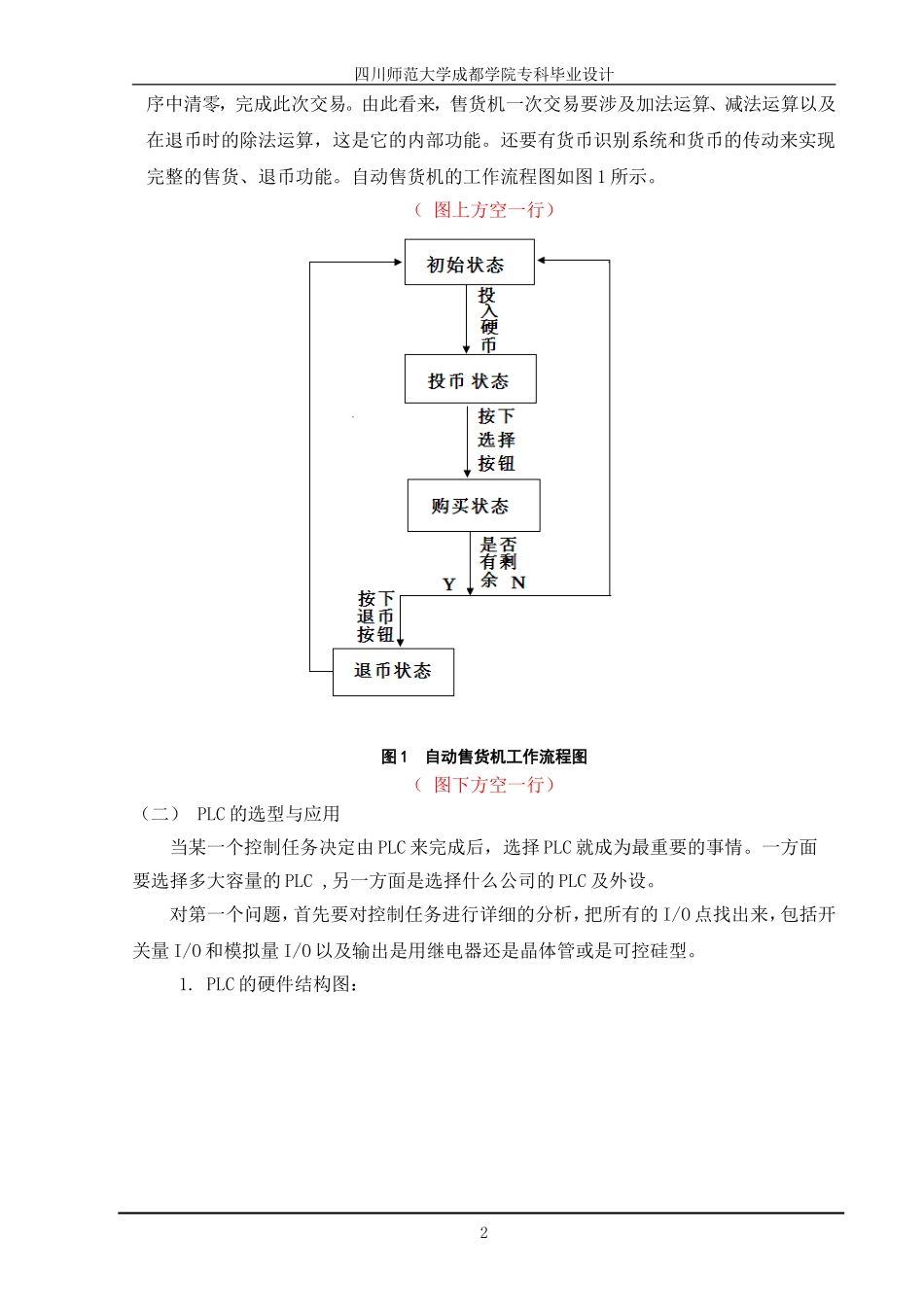

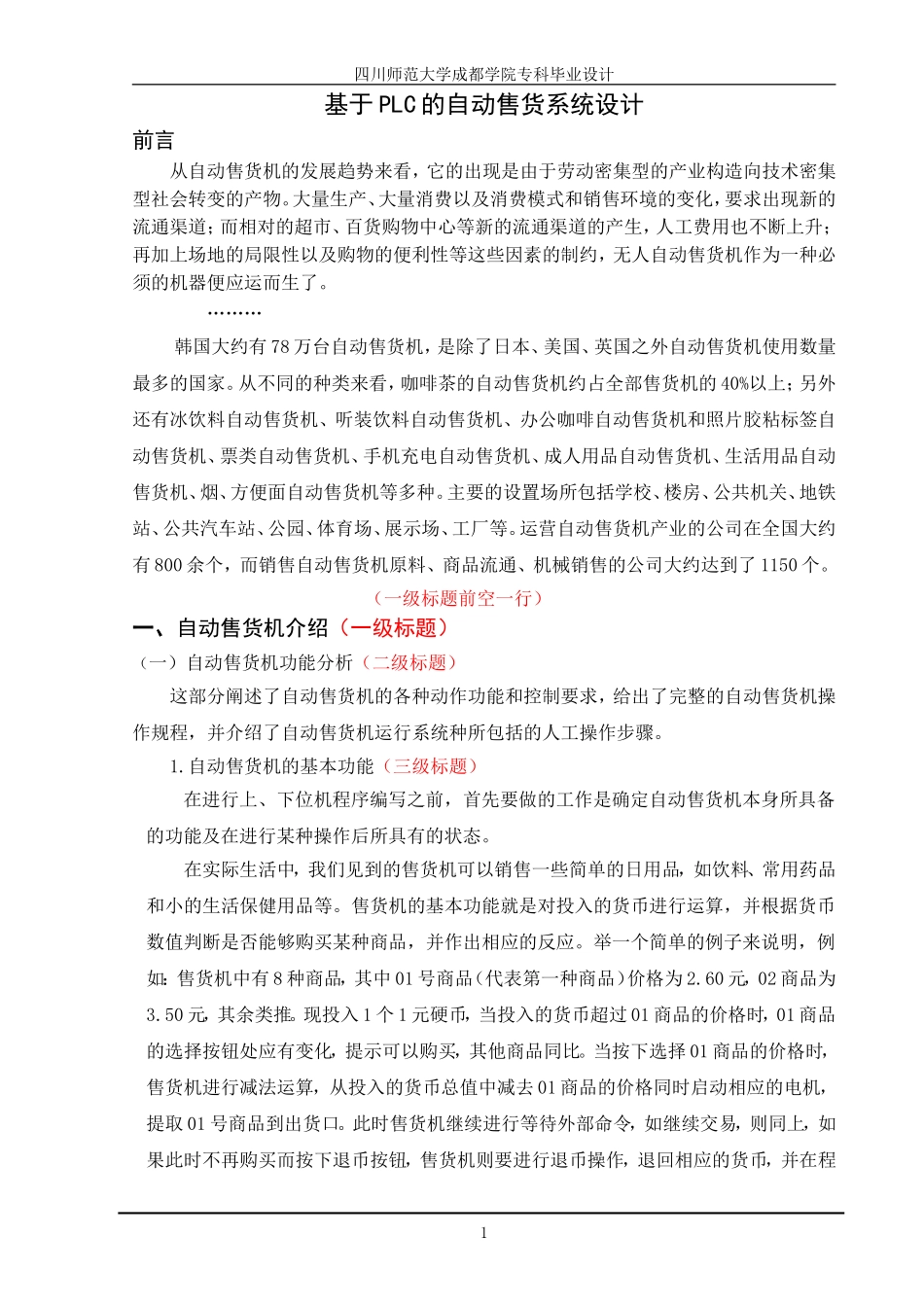

四川师范大学成都学院专科毕业设计基于PLC的自动售货系统设计前言从自动售货机的发展趋势来看，它的出现是由于劳动密集型的产业构造向技术密集型社会转变的产物。大量生产、大量消费以及消费模式和销售环境的变化，要求出现新的流通渠道；而相对的超市、百货购物中心等新的流通渠道的产生，人工费用也不断上升；再加上场地的局限性以及购物的便利性等这些因素的制约，无人自动售货机作为一种必须的机器便应运而生了。………韩国大约有78万台自动售货机，是除了日本、美国、英国之外自动售货机使用数量最多的国家。从不同的种类来看，咖啡茶的自动售货机约占全部售货机的40%以上；另外还有冰饮料自动售货机、听装饮料自动售货机、办公咖啡自动售货机和照片胶粘标签自动售货机、票类自动售货机、手机充电自动售货机、成人用品自动售货机、生活用品自动售货机、烟、方便面自动售货机等多种。主要的设置场所包括学校、楼房、公共机关、地铁站、公共汽车站、公园、体育场、展示场、工厂等。运营自动售货机产业的公司在全国大约有800余个，而销售自动售货机原料、商品流通、机械销售的公司大约达到了1150个。（一级标题前空一行）一、自动售货机介绍（一级标题）（一）自动售货机功能分析（二级标题）这部分阐述了自动售货机的各种动作功能和控制要求，给出了完整的自动售货机操作规程，并介绍了自动售货机运行系统种所包括的人工操作步骤。1.自动售货机的基本功能（三级标题）在进行上、下位机程序编写之前，首先要做的工作是确定自动售货机本身所具备的功能及在进行某种操作后所具有的状态。在实际生活中，我们见到的售货机可以销售一些简单的日用品，如饮料、常用药品和小的生活保健用品等。售货机的基本功能就是对投入的货币进行运算，并根据货币数值判断是否能够购买某种商品，并作出相应的反应。举一个简单的例子来说明，例如：售货机中有8种商品，其中01号商品（代表第一种商品）价格为2.60元，02商品为3.50元，其余类推。现投入1个1元硬币，当投入的货币超过01商品的价格时，01商品的选择按钮处应有变化，提示可以购买，其他商品同比。当按下选择01商品的价格时，售货机进行减法运算，从投入的货币总值中减去01商品的价格同时启动相应的电机，提取01号商品到出货口。此时售货机继续进行等待外部命令，如继续交易，则同上，如果此时不再购买而按下退币按钮，售货机则要进行退币操作，退回相应的货币，并在程1四川师范大学成都学院专科毕业设计序中清零，完成此次交易。由此看来，售货机一次交易要涉及加法运算、减法运算以及在退币时的除法运算，这是它的内部功能。还要有货币识别系统和货币的传动来实现完整的售货、退币功能。自动售货机的工作流程图如图1所示。（图上方空一行）图1自动售货机工作流程图（图下方空一行）（二）PLC的选型与应用当某一个控制任务决定由PLC来完成后，选择PLC就成为最重要的事情。一方面要选择多大容量的PLC,另一方面是选择什么公司的PLC及外设。对第一个问题，首先要对控制任务进行详细的分析，把所有的I/O点找出来，包括开关量I/O和模拟量I/O以及输出是用继电器还是晶体管或是可控硅型。1.PLC的硬件结构图：2四川师范大学成都学院专科毕业设计图2PLC硬件结构图（图下方空一行）2.PLC各部分的作用(1)中央处理器（四级标题）CPU是由控制器和运算器组成的。运算器也称为算术逻辑单元，它的功能就是进行算术运算和逻辑运算。控制器的作用是控制整个计算机的各个部件有条不紊地工作，其基本功能是从内存中取指令和执行指令。他的重要功能如下：（非标题性标注）★诊断PLC电源、内部电路的工作状态及编制程序中的语法错误。★采集由现场输入装置送来的状态或数据，并送入PLC的寄存器中。★按用户程序存储器中存放的先后顺序逐条读取指令，进行编译解释后，按指令规定的任务完成各种运算和操作。★将存于寄存器中的处理结果送至输出端。★应各种外部设备的工作请求。(2)存储器PLC的存储器分为两大部分：一大部分是系统存储器，用来存放系统管理程序、监控程序及其系统内部数据。二大部分是用户存储器，包括用户程序存储区及工作数据存储区。(3)输入输出接...
