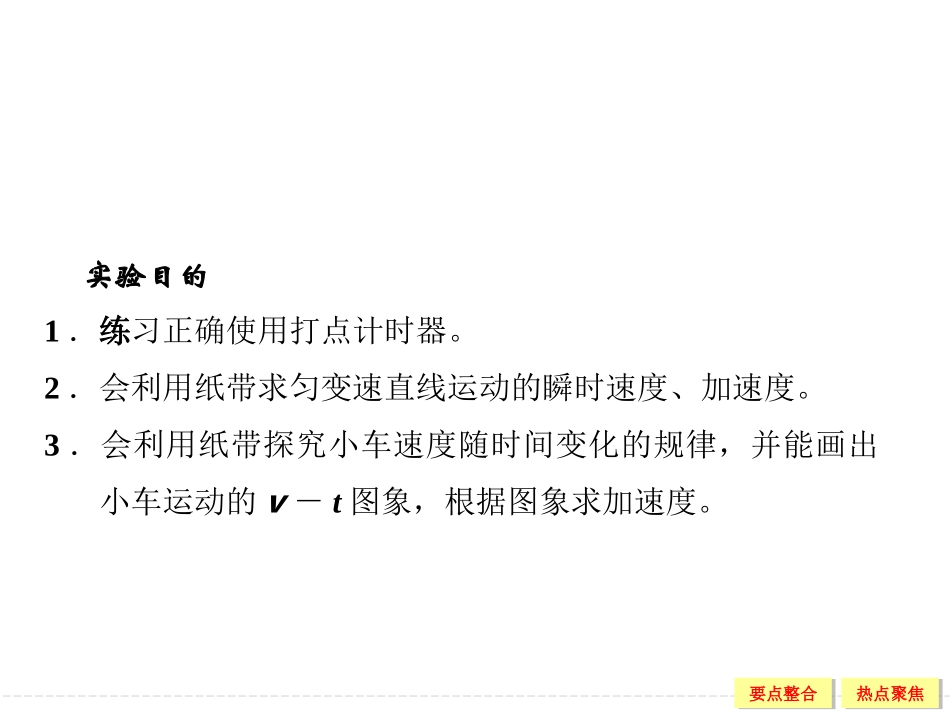

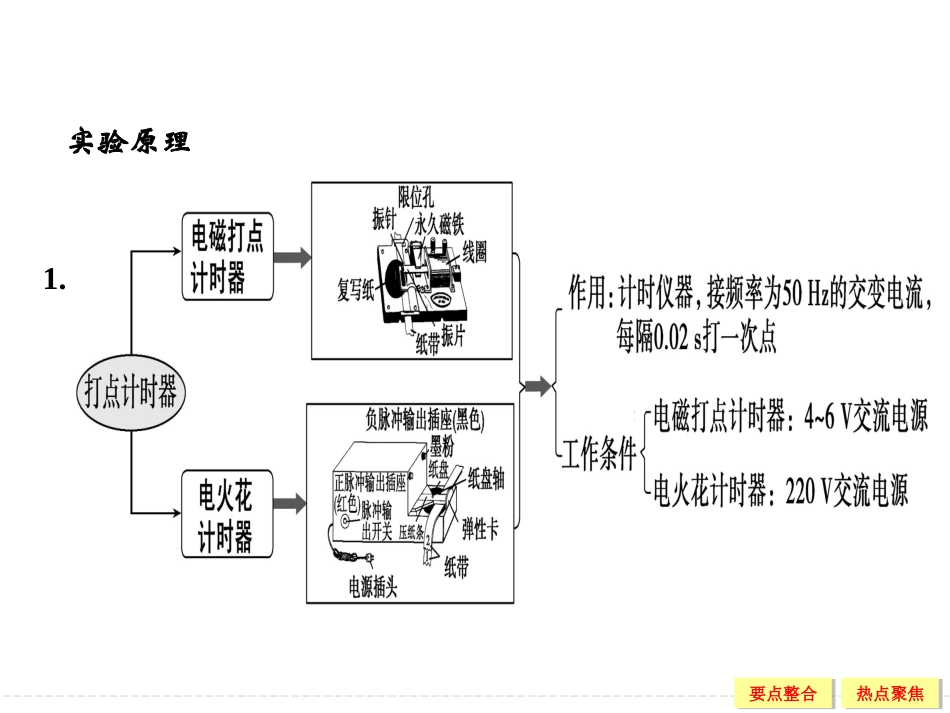

要点整合要点整合热点聚焦热点聚焦实验一研究匀变速直线运动要点整合要点整合热点聚焦热点聚焦实验目的1．练习正确使用打点计时器。2．会利用纸带求匀变速直线运动的瞬时速度、加速度。3．会利用纸带探究小车速度随时间变化的规律，并能画出小车运动的v－t图象，根据图象求加速度。要点整合要点整合热点聚焦热点聚焦实验原理1.要点整合要点整合热点聚焦热点聚焦实验过程要点整合要点整合热点聚焦热点聚焦注意事项1．平行：纸带和细绳要和木板平行。2．两先两后：实验中应先接通电源，后让小车运动；实验完毕应先断开电源后取纸带。3．防止碰撞：在到达长木板末端前应让小车停止运动，要防止钩码落地和小车与滑轮相撞。要点整合要点整合热点聚焦热点聚焦4．减小误差：小车的加速度要适当大些，可以减小长度的测量误差，加速度大小以能在约50cm的纸带上清楚地取出6～7个计数点为宜。5．纸带选取：选择一条点迹清晰的纸带，舍弃点密集部分，适当选取计数点。6．准确作图：在坐标纸上，纵、横轴选取合适的单位(避免所描点过密或过疏，而导致误差过大)，仔细描点连线，不能连成折线，应作一条直线，让各点尽量落到这条直线上，落不到直线上的各点应均匀分布在直线的两侧。要点整合要点整合热点聚焦热点聚焦2.要点整合要点整合热点聚焦热点聚焦热点一实验操作及数据处理【例1】研究小车匀变速直线运动的实验装置如图1(a)所示，其中斜面倾角θ可调。打点计时器的工作频率为50Hz。纸带上计数点的间距如图(b)所示，其中每相邻两点之间还有4个记录点未画出。要点整合要点整合热点聚焦热点聚焦图1要点整合要点整合热点聚焦热点聚焦(1)部分实验步骤如下：A．测量完毕，关闭电源，取出纸带B．接通电源，待打点计时器工作稳定后放开小车C．将小车停靠在打点计时器附近，小车尾部与纸带相连D．把打点计时器固定在平板上，让纸带穿过限位孔上述实验步骤的正确顺序是：__________(用字母填写)。(2)图(b)中标出的相邻两计数点的时间间隔T＝______s。(3)计数点5对应的瞬时速度大小计算式为v5＝________。(4)为了充分利用记录数据，减小误差，小车加速度大小的计算式应为a＝________。要点整合要点整合热点聚焦热点聚焦(1)运动性质的判断：看相邻计数点间的距离特点。(2)瞬时速度求解：采用平均速度法求某一点的瞬时速度。(3)加速度的求解：计数点间距离的给定有两种：相邻计数点间距离和各计数点到O点的距离，计算时后者要先转换为前者，如框图所示。要点整合要点整合热点聚焦热点聚焦要点整合要点整合热点聚焦热点聚焦【变式训练】1．(1)在“研究匀变速直线运动”的实验中，下列方法中有助于减小实验误差的是________(填正确答案标号)。A．选取计数点，把每打5个点的时间间隔作为一个时间单位B．使小车运动的加速度尽量小些C．舍去纸带上开始时密集的点，只利用点迹清晰、点间隔适当的那一部分进行测量、计算D．适当增加挂在细绳下钩码的个数要点整合要点整合热点聚焦热点聚焦(2)某次实验纸带的记录如图2所示，纸带上O、A、B、C、D、E、F、G为计数点，每相邻两个计数点间还有4个点没有画出，由图可知纸带的加速度为a＝________，在打D点时纸带的速度为vD＝________(保留两位有效数字)，F到G的距离为xFG＝________。图2要点整合要点整合热点聚焦热点聚焦热点二拓展创新实验探究高考创新命题视角以本实验为背景，通过改变实验条件、实验仪器设置题目，不脱离教材而又不拘泥教材，体现开放性、探究性等特点。视角1实验器材的改进(1)气垫导轨――→替代长木板可以保证小车做真正的匀加速直线运动(2)频闪照相机或光电计时器――→替代打点计时器视角2在新情景下完善实验步骤及数据分析要点整合要点整合热点聚焦热点聚焦【例2】(2014·全国大纲卷，22)现用频闪照相方法来研究物块的变速运动。在一小物块沿斜面向下运动的过程中，用频闪相机拍摄的不同时刻物块的位置如图3所示。拍摄时频闪频率是10Hz；通过斜面上固定的刻度尺读取的5个连续影像间的距离依次为x1、x2、x3、x4。已知斜面顶端的高度h和斜面的长度s。数据如下表所示。重力加速度大小g＝9.80m/s2。要点整合要点整合热点聚焦热点聚焦图3要...
