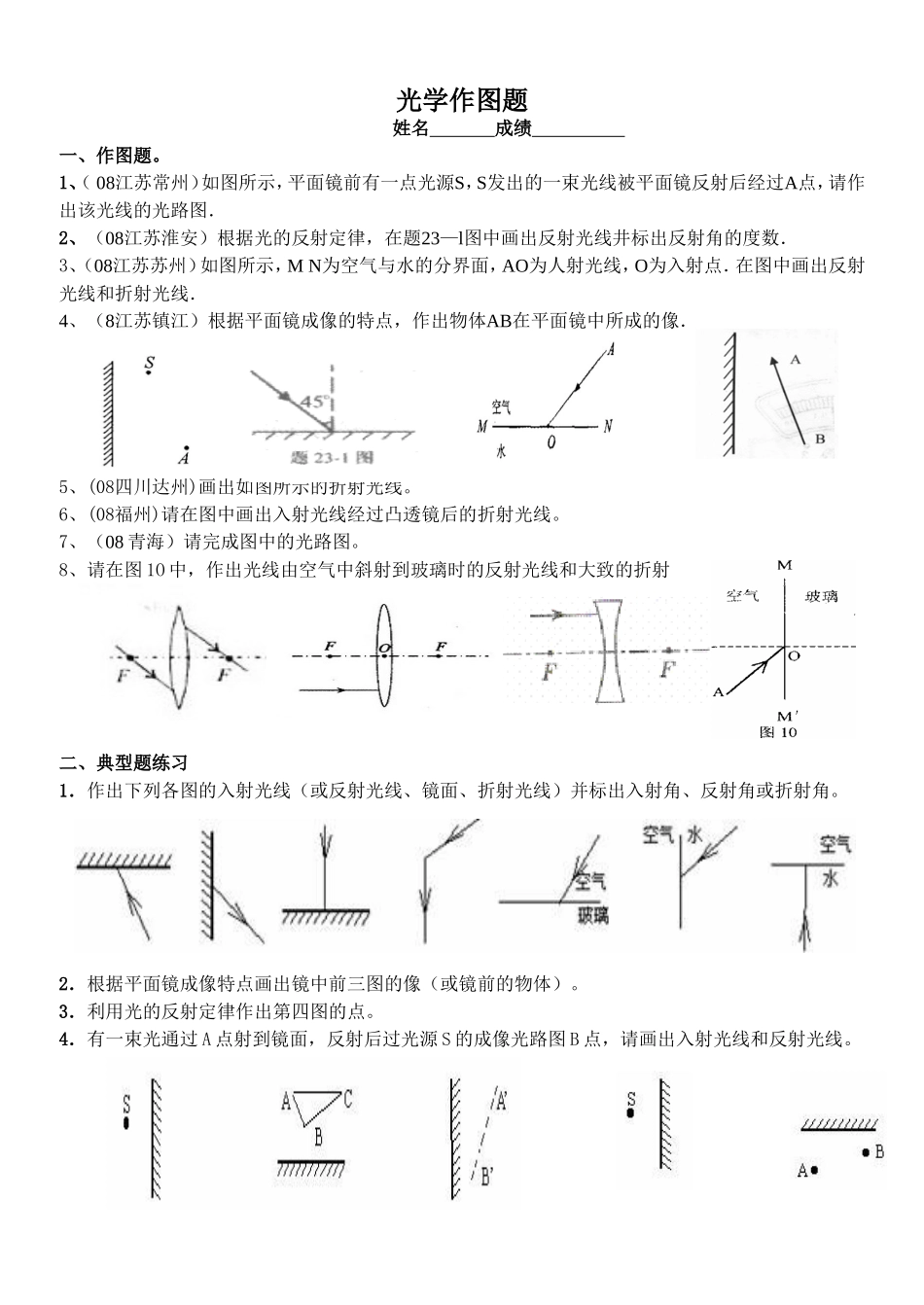

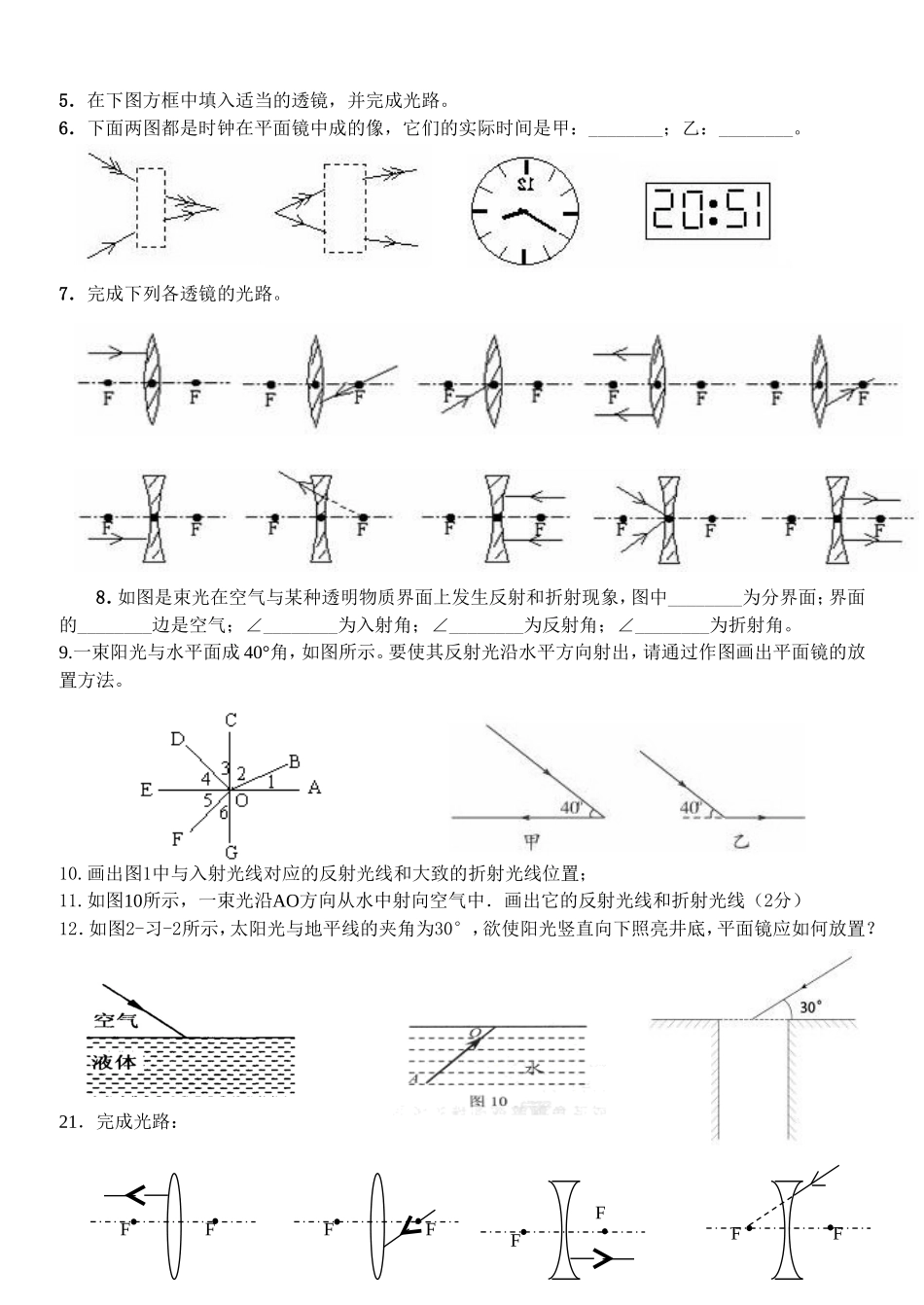

光学作图题姓名成绩一、作图题。1、（08江苏常州）如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．2、（08江苏淮安）根据光的反射定律，在题23—l图中画出反射光线井标出反射角的度数．3、（08江苏苏州）如图所示，MN为空气与水的分界面，AO为人射光线，O为入射点．在图中画出反射光线和折射光线．4、（8江苏镇江）根据平面镜成像的特点，作出物体AB在平面镜中所成的像．5、(08四川达州)画出如图所示的折射光线。6、(08福州)请在图中画出入射光线经过凸透镜后的折射光线。7、（08青海）请完成图中的光路图。8、请在图1O中，作出光线由空气中斜射到玻璃时的反射光线和大致的折射二、典型题练习1．作出下列各图的入射光线（或反射光线、镜面、折射光线）并标出入射角、反射角或折射角。2．根据平面镜成像特点画出镜中前三图的像（或镜前的物体）。3．利用光的反射定律作出第四图的点。4．有一束光通过A点射到镜面，反射后过光源S的成像光路图B点，请画出入射光线和反射光线。5．在下图方框中填入适当的透镜，并完成光路。6．下面两图都是时钟在平面镜中成的像，它们的实际时间是甲：________；乙：________。7．完成下列各透镜的光路。8．如图是束光在空气与某种透明物质界面上发生反射和折射现象，图中________为分界面；界面的________边是空气；∠________为入射角；∠________为反射角；∠________为折射角。9.一束阳光与水平面成40°角，如图所示。要使其反射光沿水平方向射出，请通过作图画出平面镜的放置方法。10.画出图1中与入射光线对应的反射光线和大致的折射光线位置；11.如图10所示，一束光沿AO方向从水中射向空气中．画出它的反射光线和折射光线（2分）12．如图2-习-2所示，太阳光与地平线的夹角为30°，欲使阳光竖直向下照亮井底，平面镜应如何放置？21．完成光路：（1）FFFFFFFF
