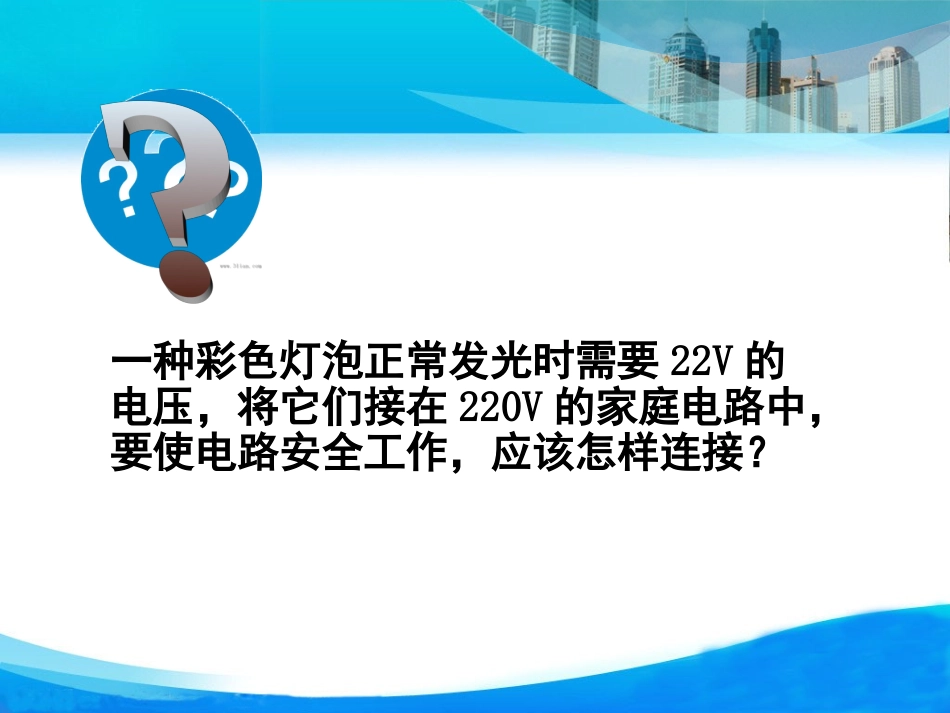

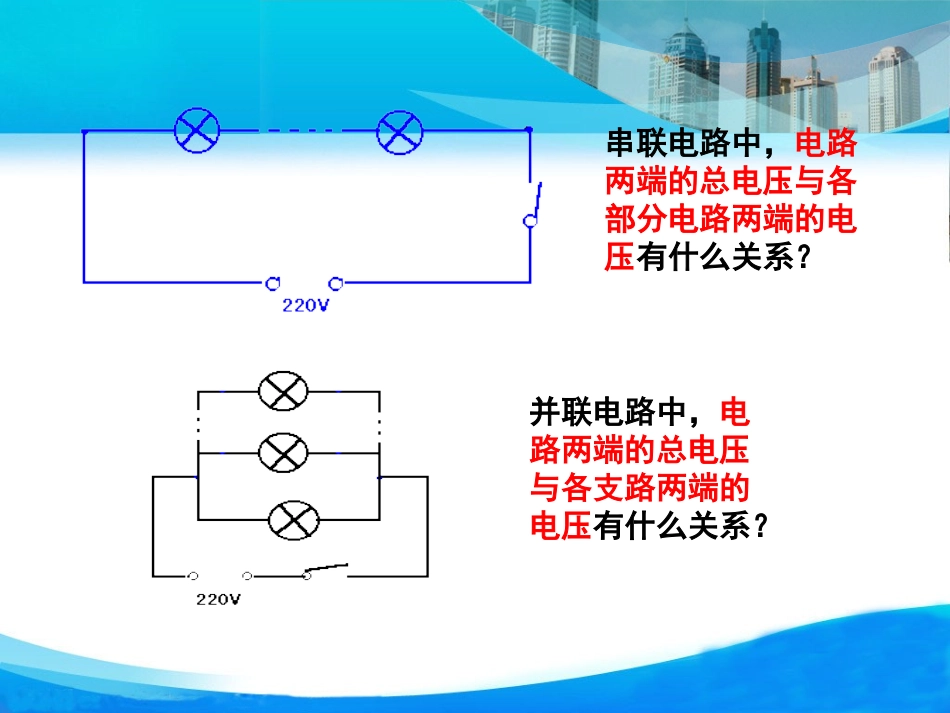

串、并联电路中电压串、并联电路中电压的规律的规律一种彩色灯泡正常发光时需要22V的电压，将它们接在220V的家庭电路中，要使电路安全工作，应该怎样连接？串联电路中，电路两端的总电压与各部分电路两端的电压有什么关系？并联电路中，电路两端的总电压与各支路两端的电压有什么关系？1.串联电路电压的规律（1）提出问题串联电路中各部分电路的电压与总电压有什么关系？（2）猜想与假设（仿照水压）U友情提示：1、实验需要什么器材？2、实验时要测出哪些物理量？3、画出对应的电路图。4、实验时，怎样分工？设计实验：进行实验友情提示：1、组装电路时，要先按电路图，把各元件摆放好，再进行连接。2、连接电路时，开关要断开。3、闭合开关前，要重新检查电路是否正确。4、及时记录实验数据和实验中发现的任何问题。（3）设计实验——电路图测量BC两点间电压的电路图测量AB两点间电压的电路图测量AC两点间电压的电路图ABCBAC实物图测量AB两点间的电压：测量BC两点间的电压：测量AC两点间的电压：（4）进行实验两个灯泡串联的实验记录AB间的电压U1/vBC间的电压U2/vAC间的电压U3/v第一次测量第二次测量（5）分析和论证串联电路两端的总电压等于各部分电压之和。（6）交流评估实验设计有没有不合理的地方？操作中有没有失误？测量数据和所得的结论是不是可靠？U1+U2=U32.并联电路电压的规律（1）提出问题并联电路两端的总电压跟各个支路两端的电压有什么关系？（2）猜想或假设（仿照水压）（3）设计实验——电路图测量L1两端的电压测量L2两端的电压总电压（4）进行实验L1两端的电压U1/VL2两端的电压U2/V总电压U/V第一次测量第二次测量两个灯泡并联的实验记录（5）分析和论证并联电路两端的总电压等于各支路两端的电压。U1=U2=U交流和评估1、你的实验结论正确吗？2、实验中有没有不合理的地方？3、操作中有没有失误？串联电路的总电压等于各部分电路两端的电压之和U1+U2=U；并联电路中，各支路两端的电压等于总电压U1=U2=U。如下图所示,电源由三节新干电池串联组成，开关闭合后，已知的示数为1.5V，则的示数为V,的示数为V。想想练练4.53V1VV2V1V2VL1L2L1L2VV2V1想想练练L2SVVL1如图所示电路中,若开关闭合后的示数为2.8V,则L2两端的电压为V,V2.8如图所示,灯L1和L2是联的。L1L2VS想想练练串L135电压表测量的是灯两端的电压。若电源电压是8V,电压表的示数是3V,则灯L1两端的电压是V,灯L2两端的电压是V.V小明同学在实验过程中,不小心把灯泡和电压表串联在电路中.当他闭合开关后,出现了怎样的现象呢？小灯泡不发光电压表有示数,示数约为电源电压开关闭合时：VA电流表无示数
