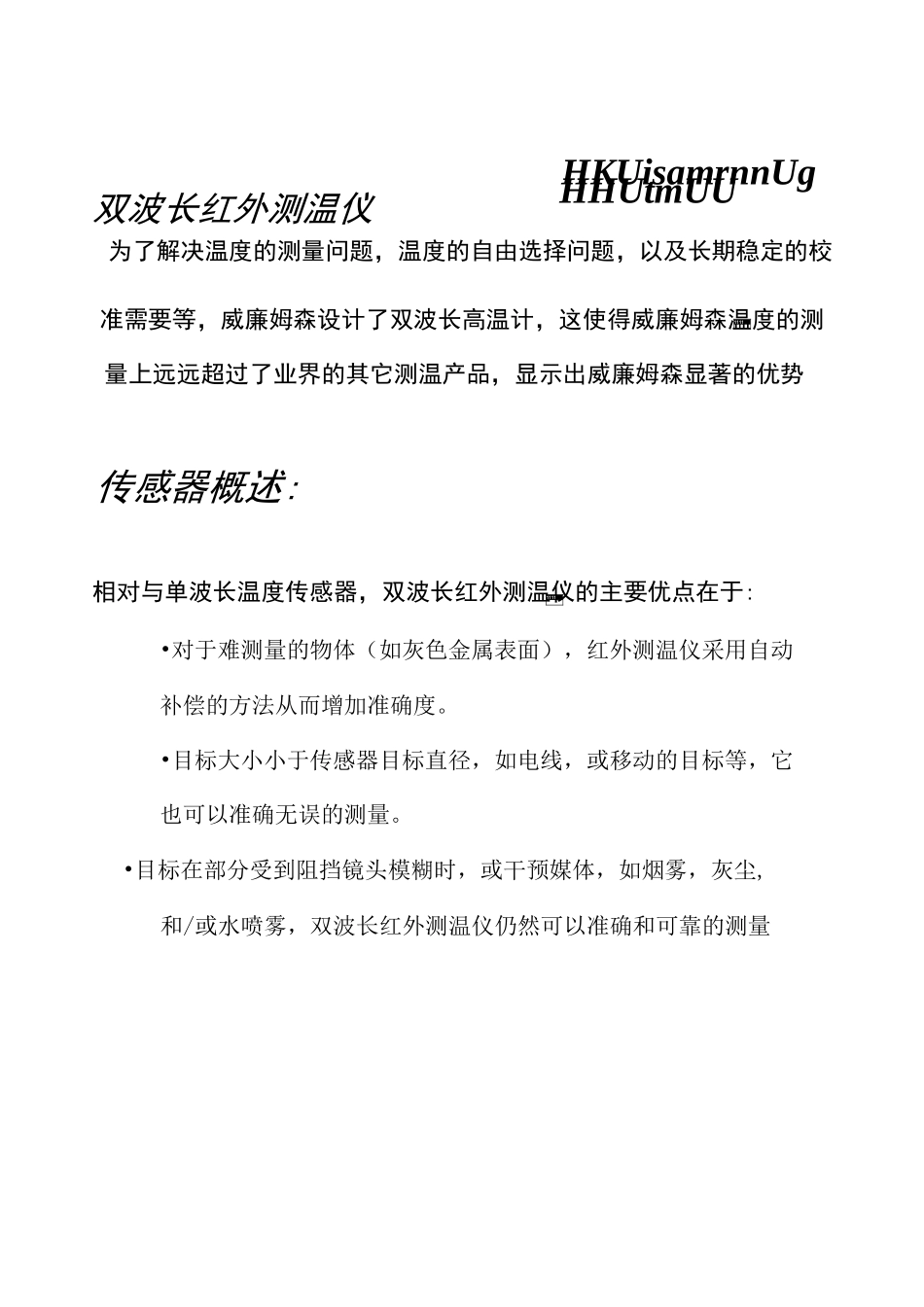

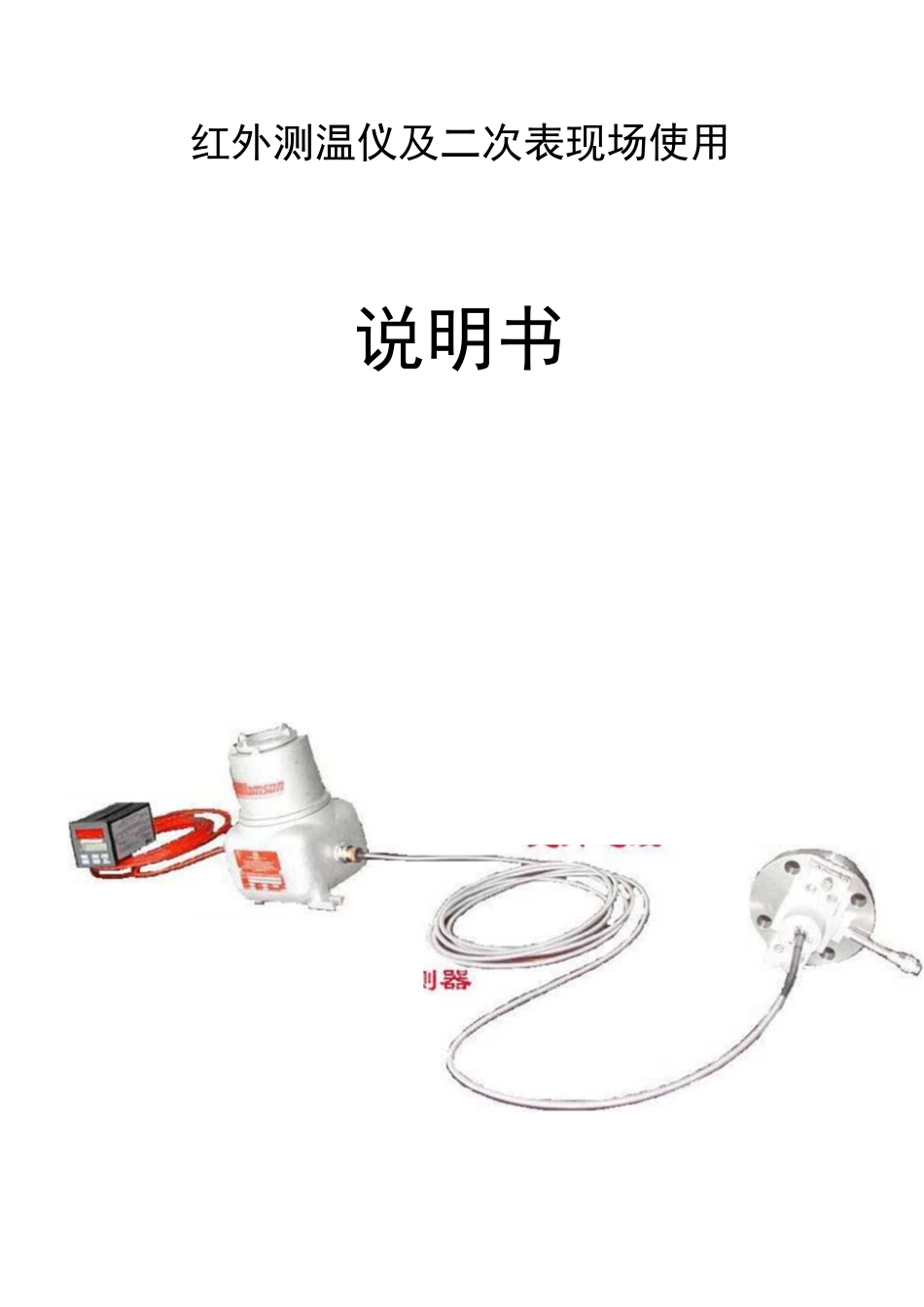

3英寸平Williamson天津市盘光红外测温仪及二次表现场使用说明书HKUisamrnnUgHHUtmUU为了解决温度的测量问题，温度的自由选择问题，以及长期稳定的校双波长红外测温仪准需要等，威廉姆森设计了双波长高温计，这使得威廉姆森温度的测1111量上远远超过了业界的其它测温产品，显示出威廉姆森显著的优势传感器概述:相对与单波长温度传感器，双波长红外测温仪的主要优点在于:1111•对于难测量的物体（如灰色金属表面），红外测温仪采用自动补偿的方法从而增加准确度。•目标大小小于传感器目标直径，如电线，或移动的目标等，它也可以准确无误的测量。•目标在部分受到阻挡镜头模糊时，或干预媒体，如烟雾，灰尘,和/或水喷雾，双波长红外测温仪仍然可以准确和可靠的测量Williamson有两种类型的高温计的设计。双波长及双色彩设计。这两种温度测量技术是基于相同的物理原理主要涉及测量红外能量双波长双色彩在两个相邻的波长之间计算的比例通过这两项测量，确定温度。两者的设计不同点在于：双色彩设计采用了两个层次的红外探测器被称为''夹心探测器〃，而双波长技术采用''单一探测器〃的设计（见图）。基于其独特的技术测量红外能量，双波长红外测温仪设计提供了一些优势。一，在恶劣的环境下更高的稀释信号因子。提高了传感器的控制能力，使它可以穿过脏的窗口或水喷淋，喷雾油，烟，和尘埃等。从而也提高了测量精度这使得它对被测物体表面的氧化物，熔融金属，有光泽的金属（低辐射）等都不会受到影响，包括应用目标大小小于传感器目标直径，如电线，或移动的目标等，它也可以准确无误的测量。二、可根据需要定制温度范围，测量目标的温度可以低至300C。以下三、长期稳定的校准过程监测与控制等方面的应用，使得测量结果准确无误。红外测温仪现场连接方式按现场接线图连接工作正常时LCD上应显示LOTEMP红外测温仪工作基本原理光纤现场注意问题：光纤处易折，注意保护光纤，现场连接时应注意保护光纤与电缆安装完成后要将其固定。LED显示1红外测温仪二次表的使用说明:UjiHiamsonI1Jpfr、I■J二次表在现场配合测温仪使用，它可以将现场红外测温仪传来的传感器信号转化成4〜20mA模拟信号，并传回到DCS,会使现场操作人员LCD显示2瞄准灯主菜单一、二次表系统说明二次表正常工作状态下显示LO（temp）,按下“▲”或“▼”可查看系统状态（包括产品型号，报警温度，产品规格，量程范围等），按下“☆”可测试瞄准灯，具体方法是：当按下按钮时LCD显示屏2上会显示"Aimingsystemon”此时高温计光纤处有红色激光发出为测量定位，当再次按下按钮时LCD显示屏2上会显示“Aimingsystemoff”此时高温计光纤处没有红色激光发出，定位完成。*****特别说明：此功能只在系统需要对被测物体进行测量前进行定位，定位完成后应将瞄准灯复位即打到“。任”的位置，无需常开，一次定位后系统会自动记录该处位置直到更换位置使为止。（应经常检查此项,如果发现应将其复位，长期的点亮会增大功耗，缩短产品的使用寿命）。当系统工作正常时现场的测温仪，二次表以及控制室的DCS±均同步显示现场温度。二、系统设置系统菜单信号状态输入/输出设置报警设置ESP设置测试系统规格•平均时间•超出范围•峰值保持•温度单位•辐射率•返回主菜单•选择输入状态•选择输出状态•输出1范围设定•输出10/4mA温度设定•输出120niA温度设定•输出2范围设定•输出20/4niA温度设定•输出220niA温度设定•返回主菜单•选择报警状态•设豐报警点1•设豐报警点2•返回主菜单•信号强度过滤器•低信号设定•高信号设定•返回主菜单•输出1测试•输出2测试•报警1测试•报警2测试•返回主菜单•传感器类型•模式编号•S/N类型一）设置信号状态1）设定平均时间的方法:按下“MENU”进入到系统设置状态，LCD显示2上显示”SIGNALCONDITIONING信号状态”选项，按下一进入，LCD显示2上显示“AvengeTime平均时间设置”按下一和▲,▼进行设置，选择范围0.2〜〜24秒。2）设定超出范围选项按下一和厶，▼进行设置，选择清除缓存或保存缓存。3）设定温度单位按下一和厶，▼进行设置，选择c摄氏度/F华氏度二）设置输入/输出4）输出设定，按下“MENU”...
