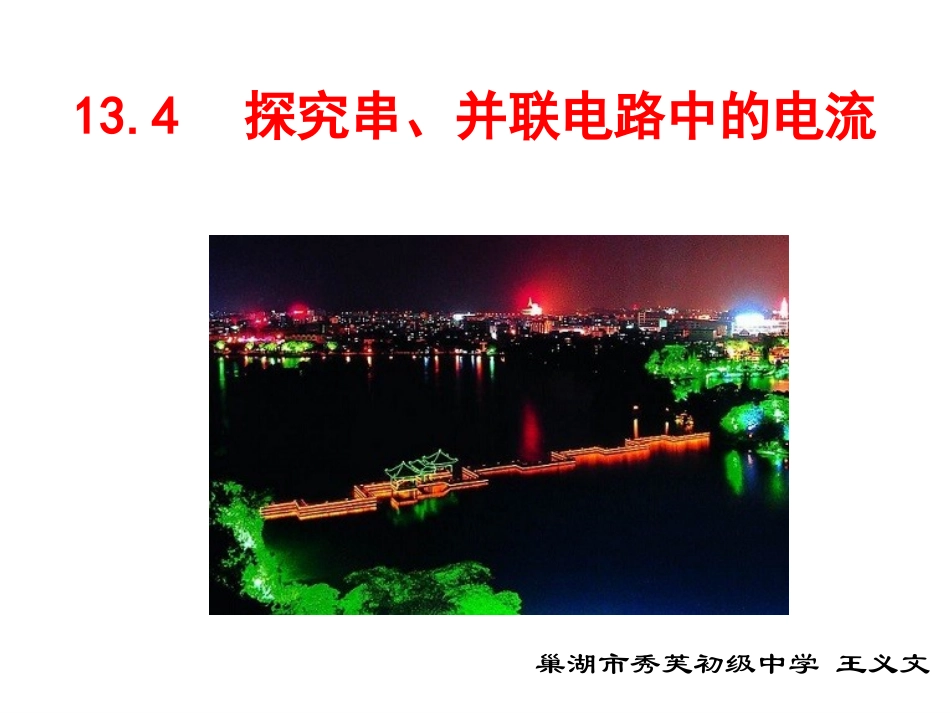

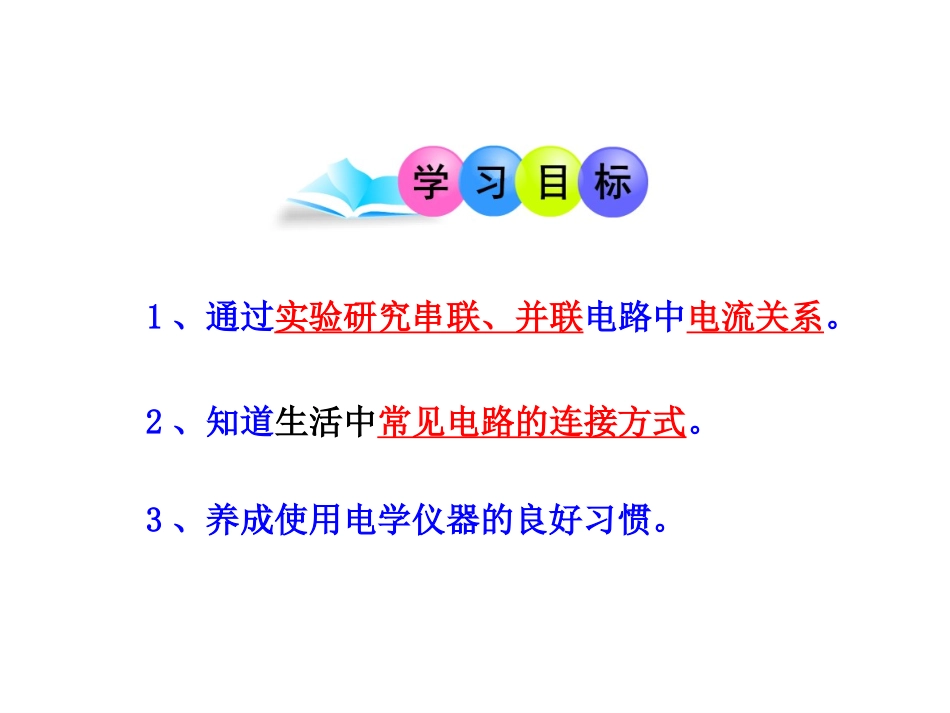

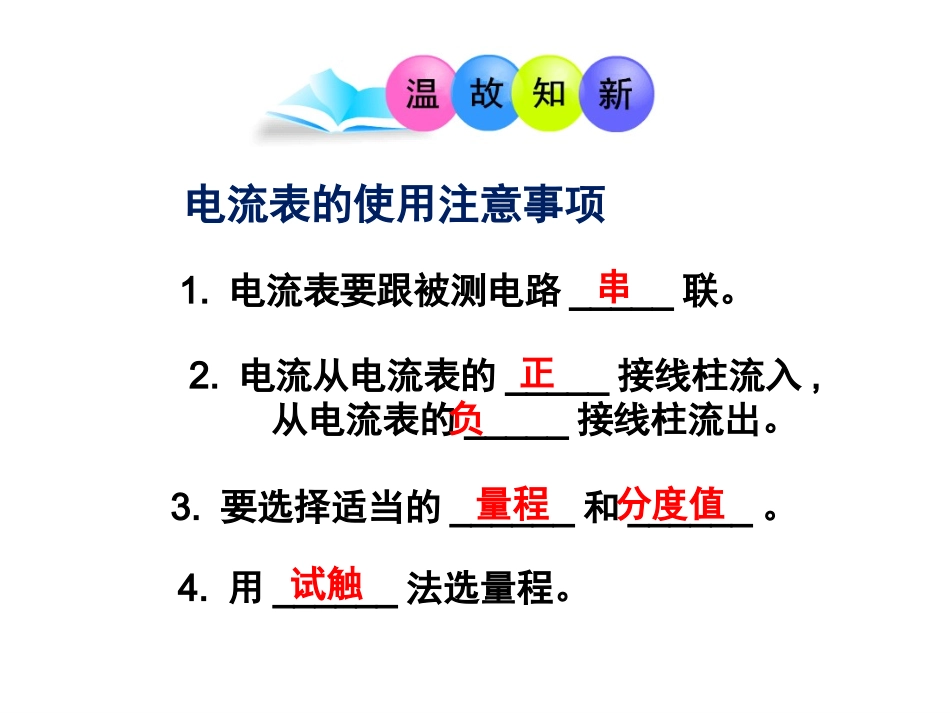

13.4探究串、并联电路中的电流巢湖市秀芙初级中学王义文1、通过实验研究串联、并联电路中电流关系。2、知道生活中常见电路的连接方式。3、养成使用电学仪器的良好习惯。电流表的使用注意事项1.电流表要跟被测电路_____联。2.电流从电流表的_____接线柱流入,从电流表的_____接线柱流出。4.用______法选量程。3.要选择适当的______和______。串正负量程分度值试触一、探究串联电路电流二、探究并联电路电流三、生活中常见电路提出问题串联电路中各处的电流有什么关系呢？我猜想……??L1L2ABC设计实验+-L1L2AAA选用______测量电路中各点电流验证猜想电流表进行实验L1L21、测A点电流ＩＡ把你测得的数据填在课本的表格中2、测B点电流ＩBL1L23、测C点电流ＩCL1L2分析论证你测量的结果说明了什么？ＩＡ___ＩB___ＩC==串联电路的电流各处相等即：Ｉ＝Ｉ１＝Ｉ２有L1和L2两只灯泡串联在电路中，闭合开关后发现L1很亮，L2很暗，那么（）A、L1中电流较大B、L2中电流较大C、L1和L2中的电流一样大D、由于灯的亮度不同故无法比较电流的大小C提出问题并联电路中各处的电流有什么关系呢？我猜想……??L1L2BCL1L2ABC设计实验测量电路中各点电流验证猜想+-L1L2AAA进行实验把你测得的数据填在课本的表格中Ｌ１Ｌ２1、测A点电流ＩＡ2、测B点电流ＩBＬ１Ｌ２3、测C点电流ＩcＬ１Ｌ２分析论证你测量的结果说明了什么？ＩＡ___ＩB___ＩC=+并联电路干路的电流等于各支路电流的和即：Ｉ＝Ｉ１+Ｉ２1、电路中有两个用电器，用电流表测量时，如发现通过每个电器的电流不相同,则这两个用电器的连接一定是_____；如发现通过每个用电器的电流相同，则这两个用电器的连接___________________。可能是串联或并联并联2、如图所示，已知A1的示数是0.8A，A2的示数是1.5A，则通过灯L1的电流是_____A，灯L2的电流是______A。A2A1L2L1S0.70.81、家庭电路的连接方式是什么？2、家用电器中，如果插座电流为10A,电饭煲电流为4A,洗衣机电流为多少？教室中的日光灯，通过总开关的最大电流为20A，如果每盏日光灯的电流为450mA,问：最多安装多少盏？1、串联电路2、并联电路电流处处相等干路电流等于各支路电流之和I总=I1=I2=……..=InI总=I1+I2+……..+In作业：基础训练13.4作业：基础训练13.4同学们再见
