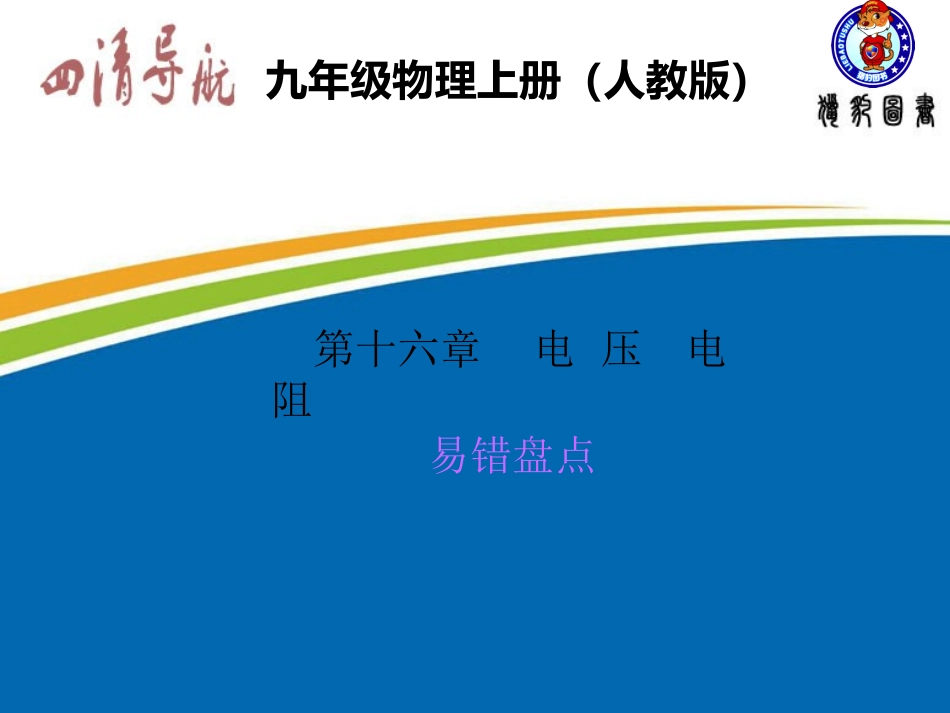

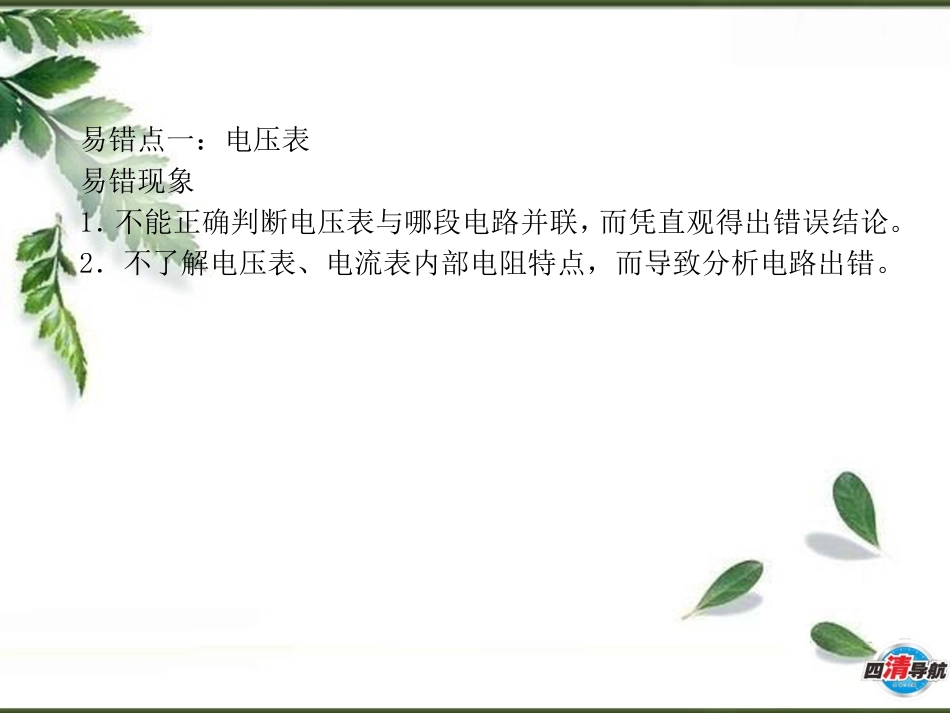

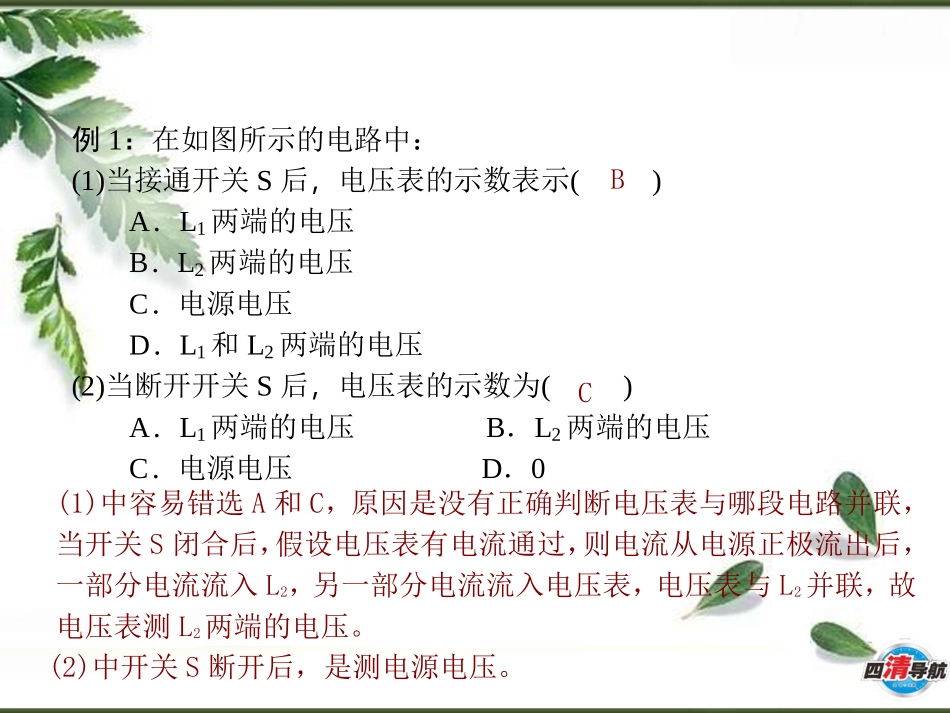

九年级物理上册（人教版）第十六章电压电阻易错盘点易错点一：电压表易错现象1．不能正确判断电压表与哪段电路并联，而凭直观得出错误结论。2．不了解电压表、电流表内部电阻特点，而导致分析电路出错。例1：在如图所示的电路中：(1)当接通开关S后，电压表的示数表示()A．L1两端的电压B．L2两端的电压C．电源电压D．L1和L2两端的电压(2)当断开开关S后，电压表的示数为()A．L1两端的电压B．L2两端的电压C．电源电压D．0BC(1)中容易错选A和C，原因是没有正确判断电压表与哪段电路并联，当开关S闭合后，假设电压表有电流通过，则电流从电源正极流出后，一部分电流流入L2，另一部分电流流入电压表，电压表与L2并联，故电压表测L2两端的电压。(2)中开关S断开后，是测电源电压。【举一反三】1．如图所示是某电路的一部分，则电压表V1、V2分别测的是哪部分电路两端的电压()A．电压表V1测灯L1两端的电压，电压表V2测灯L3两端的电压B．电压表V1测灯L2两端的电压，电压表V2测灯L1、L2两端的电压C．电压表V1测灯L1、L2两端的电压，电压表V2测灯L2、L3两端的电压D．电压表V1测灯L2、L3两端的电压，电压表V2测灯L1、L2两端的电压C2．粗心的小华在一次测量一盏小灯泡L的电流和电压时连接的电路如图所示，当他闭合S后，出现的现象是()DA．电流表示数很大B．电流表和电压表都无示数C．灯泡会发光D．电压表示数是电源电压易错现象：1．对导体的电阻是导体本身的一种性质没有真正理解。2．对滑动变阻器接入电路，移动滑片时，其电阻值、电路中的电流、电压各发生了怎样的变化不能正确判断。例2：下列关于导体的说法中正确的是()A．一根金属丝被均匀拉长后，它的电阻将变大B．导体中没有电流通过，导体就没有电阻C．电阻是导体本身的一种性质，任何情况下导体的电阻都不可能为零D．粗导线的电阻一定比细导线的电阻大A【分析】：导体的电阻由导体的材料、长度和横截面积决定，其他条件相同时，长度越长，电阻越大；横截面积越大电阻越小，故A对，D错；导体的电阻与温度有关，温度降低到一定程度时，会产生超导现象，电阻变为零，故C错；导体电阻与导体中通过的电流的大小和导体两端所加电压大小无关，故B错。例3：在如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向上滑动时，下列说法正确的是()A．电流表的示数减小，电压表的示数不变B．电流表的示数减小，电压表的示数减小C．电流表的示数减小，电压表的示数增大D．电流表的示数不变，电压表的示数不变A【分析】：因为滑动变阻器滑片向上滑动时，其阻值变大，则电路中的电流会变小，因此D错。而电压表测滑动变阻器两端的电压，该电压等于电源电压，因此电压表示数不变，故B、C错。【举一反三】3．如图所示的电路中，a、b两点间电压不变，当滑动变阻器的滑片P向d端移动一段距离时，下列电路中电流表的示数会变小的是()B4．如图所示，电源电压保持不变，当滑动变阻器的滑片P向右移动时，灯L的亮度变化是()A．变亮B．变暗C．不变D．无法判断C
