第十八章:4、焦耳定律VIP免费

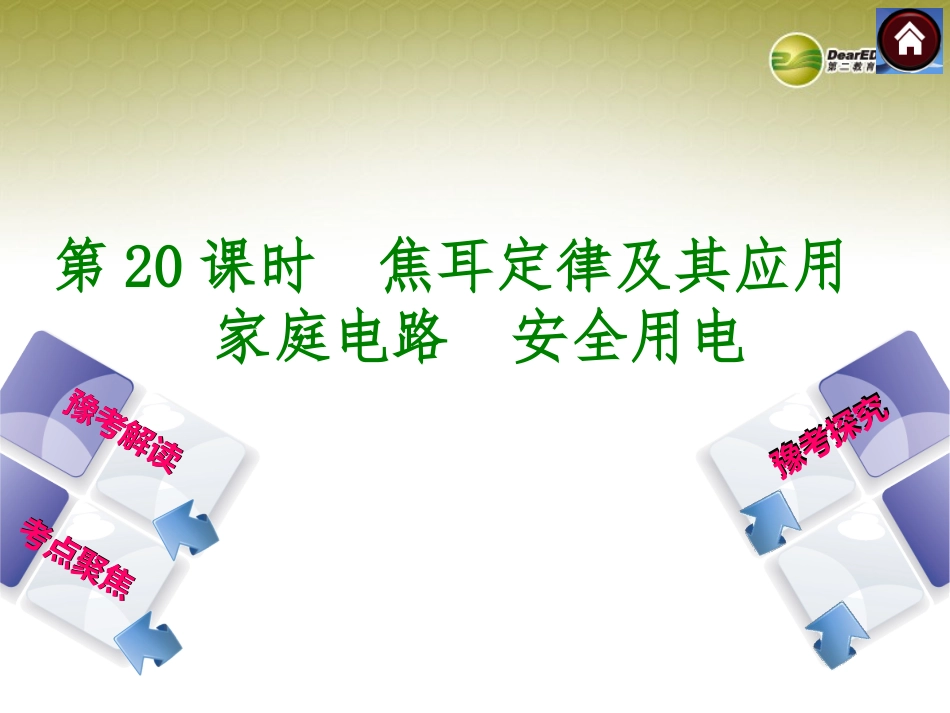

第十八章:4、焦耳定律_第1页
1/44

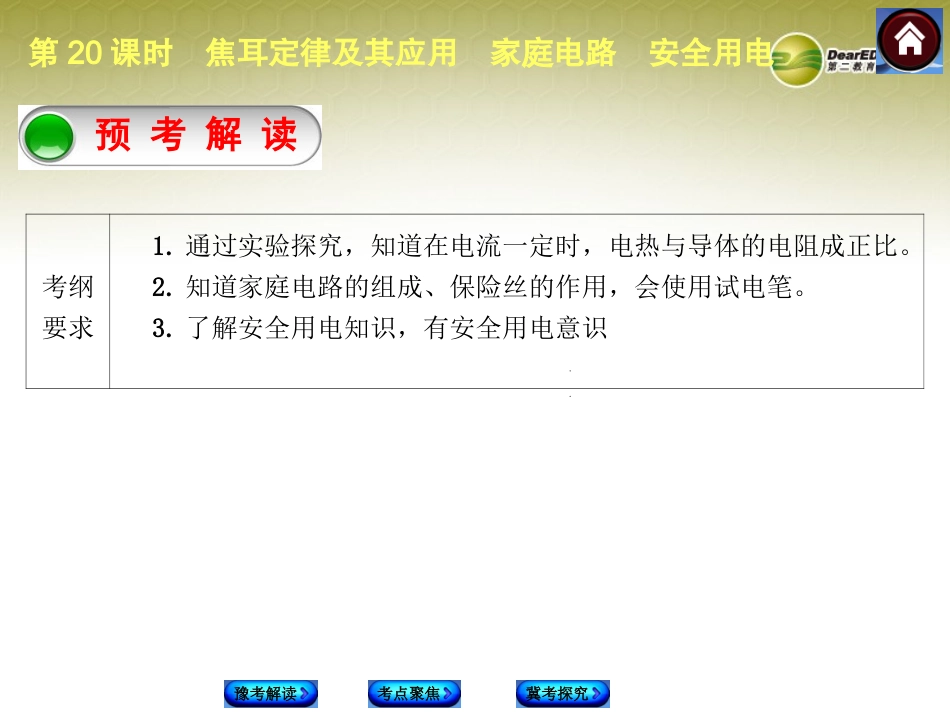

第十八章:4、焦耳定律_第2页
2/44

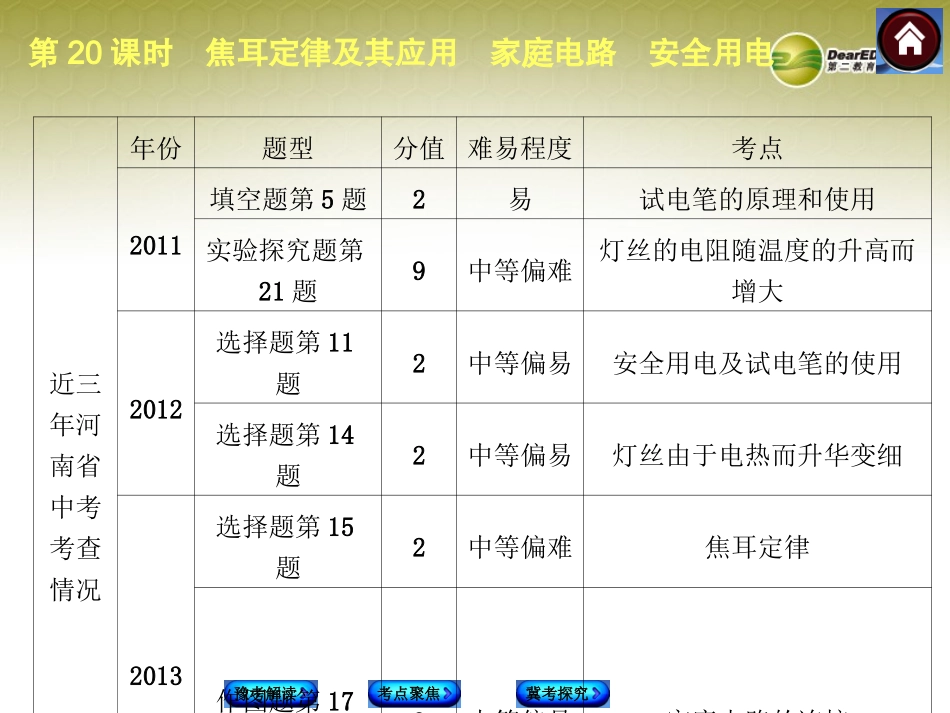

第十八章:4、焦耳定律_第3页
3/44
第20课时焦耳定律及其应用家庭电路安全用电豫考探究豫考探究考点聚焦考点聚焦豫考解读豫考解读第20课时焦耳定律及其应用家庭电路安全用电预考解读考点聚焦冀考探究豫考解读考纲要求1.通过实验探究,知道在电流一定时,电热与导体的电阻成正比。2.知道家庭电路的组成、保险丝的作用,会使用试电笔。3.了解安全用电知识,有安全用电意识第20课时焦耳定律及其应用家庭电路安全用电考点聚焦冀考探究豫考解读近三年河南省中考考查情况年份题型分值难易程度考点2011填空题第5题2易试电笔的原理和使用实验探究题第21题9中等偏难灯丝的电阻随温度的升高而增大2012选择题第11题2中等偏易安全用电及试电笔的使用选择题第14题2中等偏易灯丝由于电热而升华变细2013选择题第15题2中等偏难焦耳定律作图题第17题2中等偏易家庭电路的连接预测2014从往年的考试情况看,2014年关于电和热的考题仍不会单独成题,还会镶嵌在其他题目中。做任何电学实验的出发点都是安全第一,安全用电知识年年必考,大都以选择题或填空题的形式出现第20课时焦耳定律及其应用家庭电路安全用电考点聚焦考点1电流的热效应考点聚焦冀考探究豫考解读1.电流的热效应:电流通过导体时________转化成内能,这个现象叫做电流的热效应。2.探究实验探究课题电流通过导体产生的热量跟哪些因素有关实验装置电能第20课时焦耳定律及其应用家庭电路安全用电考点聚焦冀考探究豫考解读探究方法______________、转换法实验设计①在电流和电阻相同时,探究电热与通电时间的关系;②在电流和通电时间相同时,探究电热与电阻的关系(电路设计:两阻值不同的电阻串联,目的是控制电流和通电时间相同);③在电阻和通电时间相同时,探究电热与电流的关系(电路设计:将阻值相同的电阻分别放在并联电路的干路和支路上)实验结论①在电流、通电时间相同的情况下,电阻越大,产生的热量越________;②在电阻、通电时间相同的情况下,通过的电流越大,产生的热量越________控制变量法多多第20课时焦耳定律及其应用家庭电路安全用电考点聚焦冀考探究豫考解读实验说明①两烧瓶中煤油的初温相同,质量相等;②选用煤油进行实验的原因是:煤油比热容________,在相同条件下吸热,温度升高快,易进行观察;且煤油是绝缘体,不导电小第20课时焦耳定律及其应用家庭电路安全用电考点2焦耳定律考点聚焦冀考探究豫考解读1.内容:电流通过导体产生的热量跟电流的二次方成________,跟导体的电阻成________,跟通电时间成________。2.公式(1)数学表达式:__________(适用于所有电路)。(2)对于纯电阻电路可推导出:Q=I2Rt=UIt=U2Rt。[说明]①焦耳定律是对电流热效应规律的定量描述;②各物理量都对应同一段电路或同一个导体。正比正比正比Q=I2Rt第20课时焦耳定律及其应用家庭电路安全用电考点聚焦冀考探究豫考解读3.电热与电能的关系物理量电热电能(电功)计算公式Q=I2RtW=UIt快慢程度P热=I2RP电=UI关系在纯电阻电路中:W=Q,P电=P热;在非纯电阻电路中:W>Q,P电>P热第20课时焦耳定律及其应用家庭电路安全用电4.电热的利用和防止(1)电热的利用——电热器考点聚焦冀考探究豫考解读原理电流的________效应组成主要组成部分——发热体,发热体是由电阻率大、熔点高的合金丝绕在绝缘体材料上做成的优点①清洁卫生;②热效率高;③可以方便地进行控制和调节温度举例电炉、电饭锅、电热毯等(2)电热的防止利用散热窗、散热片、风扇吹风等方法加快散热。热第20课时焦耳定律及其应用家庭电路安全用电考点3家庭电路的组成考点聚焦冀考探究豫考解读1.家庭电路的组成图20-1第20课时焦耳定律及其应用家庭电路安全用电考点聚焦冀考探究豫考解读组件作用与连接进户线两条,即________和________;火线和零线间的电压为________,零线和大地间的电压为零,它们构成家庭电路的电源电能表测量用户消耗电能的多少,装在________上,它的铭牌上标有额定电压和额定电流,电路可使用的功率P≤U额I额闸刀开关控制电路的________,装在干路上,安装时要静触点在上,动触点在下,不可倒装火线零线220V干路通断第20课时焦耳定律及其应用家庭电路安全用电考点聚焦冀考探究豫考...
