第十五章电流和电路VIP免费

第十五章电流和电路_第1页
1/17

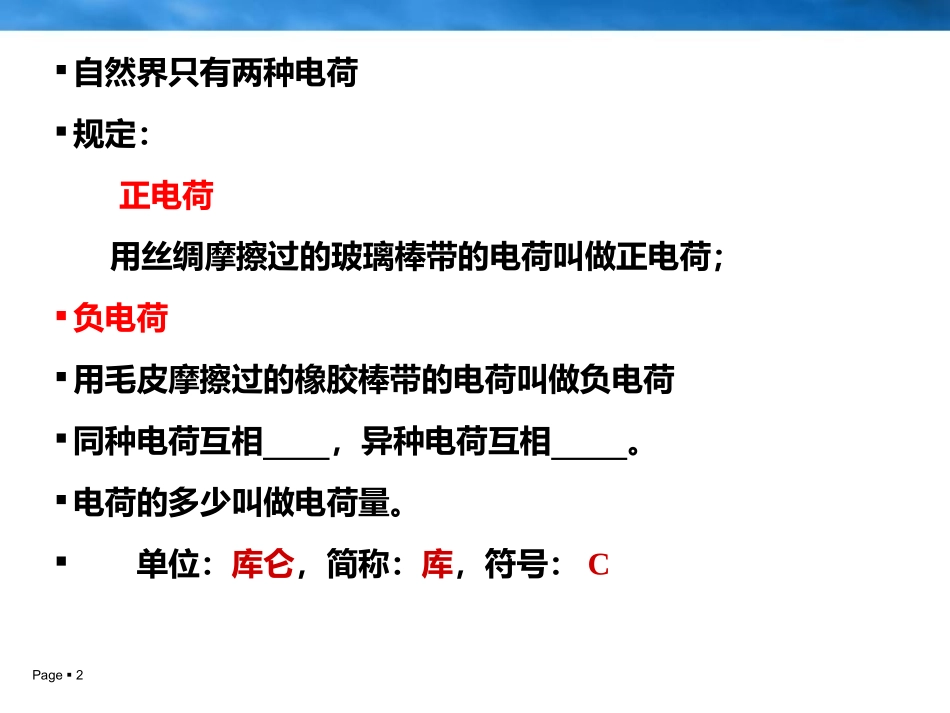

第十五章电流和电路_第2页
2/17

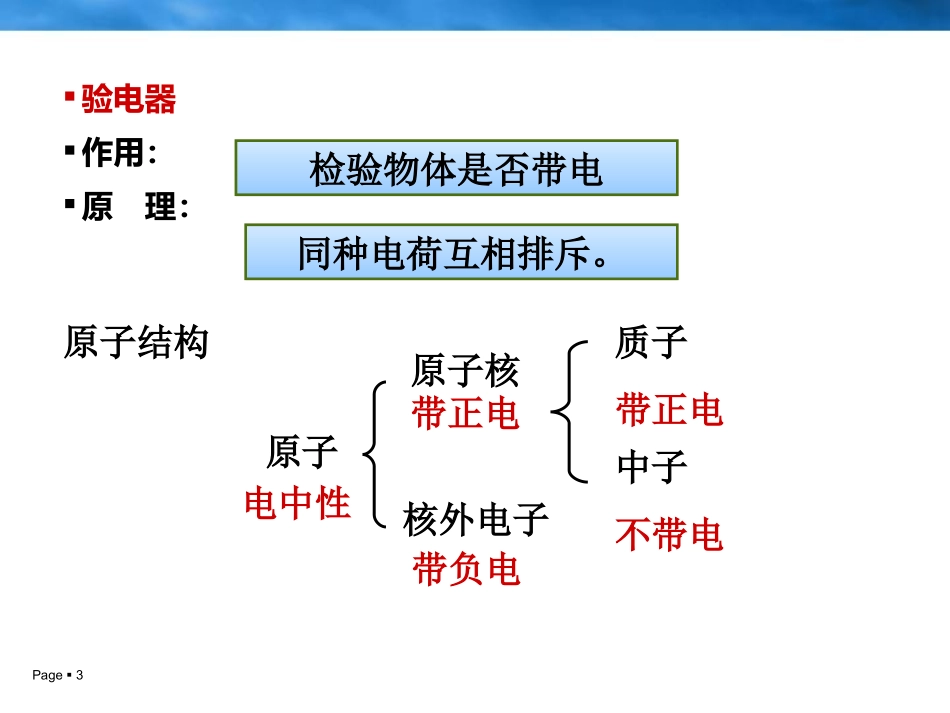

第十五章电流和电路_第3页
3/17
Page1第十五章电流和电路,第十六章电压和电阻知识点复习2016.9Page2自然界只有两种电荷规定:正电荷用丝绸摩擦过的玻璃棒带的电荷叫做正电荷;负电荷用毛皮摩擦过的橡胶棒带的电荷叫做负电荷同种电荷互相,异种电荷互相。电荷的多少叫做电荷量。单位:库仑,简称:库,符号:CPage3验电器作用:原理:检验物体是否带电同种电荷互相排斥。原子结构原子核外电子原子核电中性带正电带负电中子不带电质子带正电Page4摩擦起电的原因摩擦起电并不是创造了电荷,只是电荷从一个物体转移到另一个物体,使正、负电荷分开。导体(1)容易导电的物体,叫做导体。(2)常见的导体:金属、人体、大地、石墨、食盐水溶液等。(3)导体导电的原因:导体中存在自由电荷金属:自由电子食盐溶液:阴离子阳离子Page53.绝缘体(1)不容易导电的物体,叫做绝缘体。(2)常见的绝缘体:橡胶、玻璃、塑料、空气、油等。(3)绝缘体不易导电的原因:电荷束缚在原子、分子之中,不能自由移动。Page61.电流的形成:电荷的定向移动形成电流2.电流的方向:正电荷定向移动的方向规定为电流的方向。在电源外部,电流的方向是从电源的正极流向负极。3.电路的组成:由电源、用电器、导线、开关组成的电流可以流过的路径叫做电路。电路中有电流的条件:1.有电源2.电路闭合时,电路中才有电流。Page7元件符号Page83.请根据电铃的电路图,用画笔代替导线,连接相应的电路。练一练Page9连接方式电流路径工作特点开关控制1个用电器独立工作互不影响开关控制整个电路,与位置无关多个用电器同时工作相互影响干路开关控制整个电路,支路开关控制所在支路串联电路和并联电路L2L1L2L1sPage10L1L2S1S22.根据实物电路画电路图。L2S1L1S2练一练Page11符号单位单位的符号电流I安培A电压U伏特V电阻R欧姆ΏPage12电流表的连接:(1)电流表必须和被测的用电器串联。(2)电流必须从正接线柱流入,从负接线柱流出。(3)必须正确选择量程。(4)不允许把电流表直接连到电源的两极Page132.根据所给电路图连接实物图。L2L1L2L1A1A2A2A1练一练Page14串联电路并联电路电流规律电流处处相等干路电流等于各支路电流之和表达式I=I1=I2I=I1+I2串、并联电路中电流的规律:Page15电压表的使用:1.电压表与被测用电器并联.2.电流从正接线柱流入,从负接线柱流出.3.被测电压不能超过电压表的最大测量值.串、并联电路中电压的规律:串联电路并联电路电压规律串联电路总电压等于各部分两端电压之和。并联电路总电压等于各支路两端电压。表达式U=U1+U2U=U1=U2Page161.物理学中,用来表示导体对电流阻碍作用的大小。用符号来表示。2.电阻的单位是,简称,符号。3.电阻是导体本身的性质。它的大小取决于导体的、、,还受影响。Page171.能改变接入电路中电阻大小的元件叫做变阻器。2.滑动变阻器通过改变接入电路中电阻线来改变接入电阻,从而改变电流,应联在电路,接线注意“一上一下”。3.连接时,滑片在阻值位置。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

第十五章电流和电路
