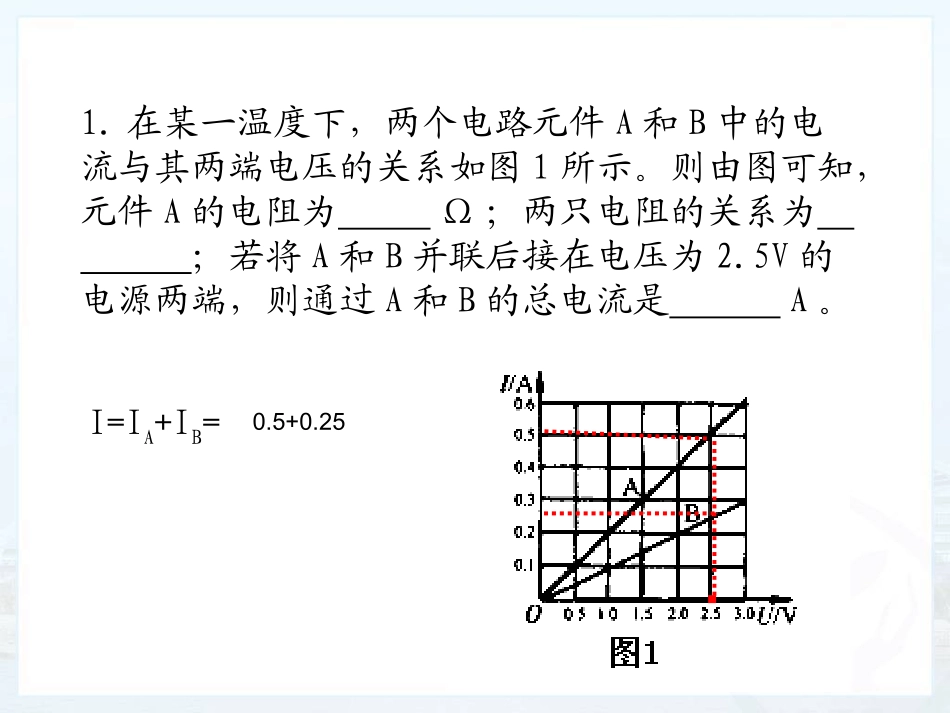

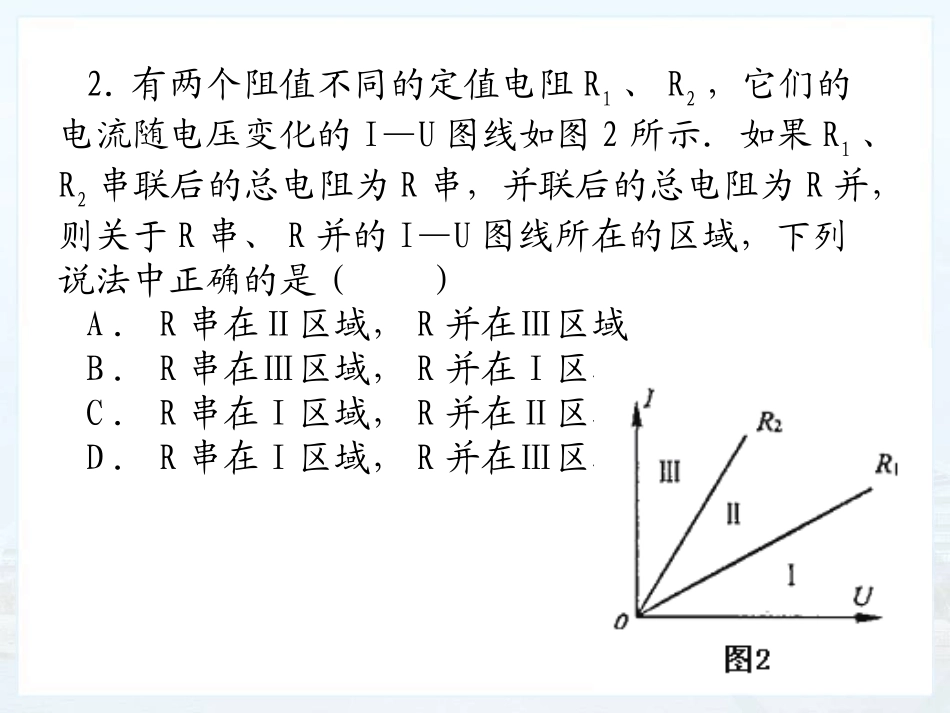

九年级物理复习课件欧姆定律——图像专练1.在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图1所示。则由图可知，元件A的电阻为Ω；两只电阻的关系为；若将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是A。·I=IA+IB=0.5+0.252.有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图2所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是（）A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域3.电路元件A和B中的电流与两端电压的关系如图3所示，由图可知，A的电阻是_________Ω。若将A、B并联后接在电压为2V的电源两端，干路中的电流是_________A。串联在3V电源上时B元件的电阻是_________Ω。·I=IA+IB=0.4+0.24.甲和乙两灯的额定电压均为6V，图4是甲、乙两灯的电流随其两端电压变化的曲线。现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为_____A，电源电压最大为_____V。IA>IB乙灯正常发光U=UA+UB=2+6=8V5.图5a所示的电路中，R1为定值电阻，R2均为滑动变阻器，电源两端电压保持不变。改变滑动变阻器R2的滑片位置，两电压表的示数随电流变化的图线分别画在图5b所示的坐标系中。根据以上条件你能求解出哪些相关物理量。ab图56.如图甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙，则可判断电源电压是V，定值电阻R的阻值是Ω，定值电阻能达到的最大功率为W
