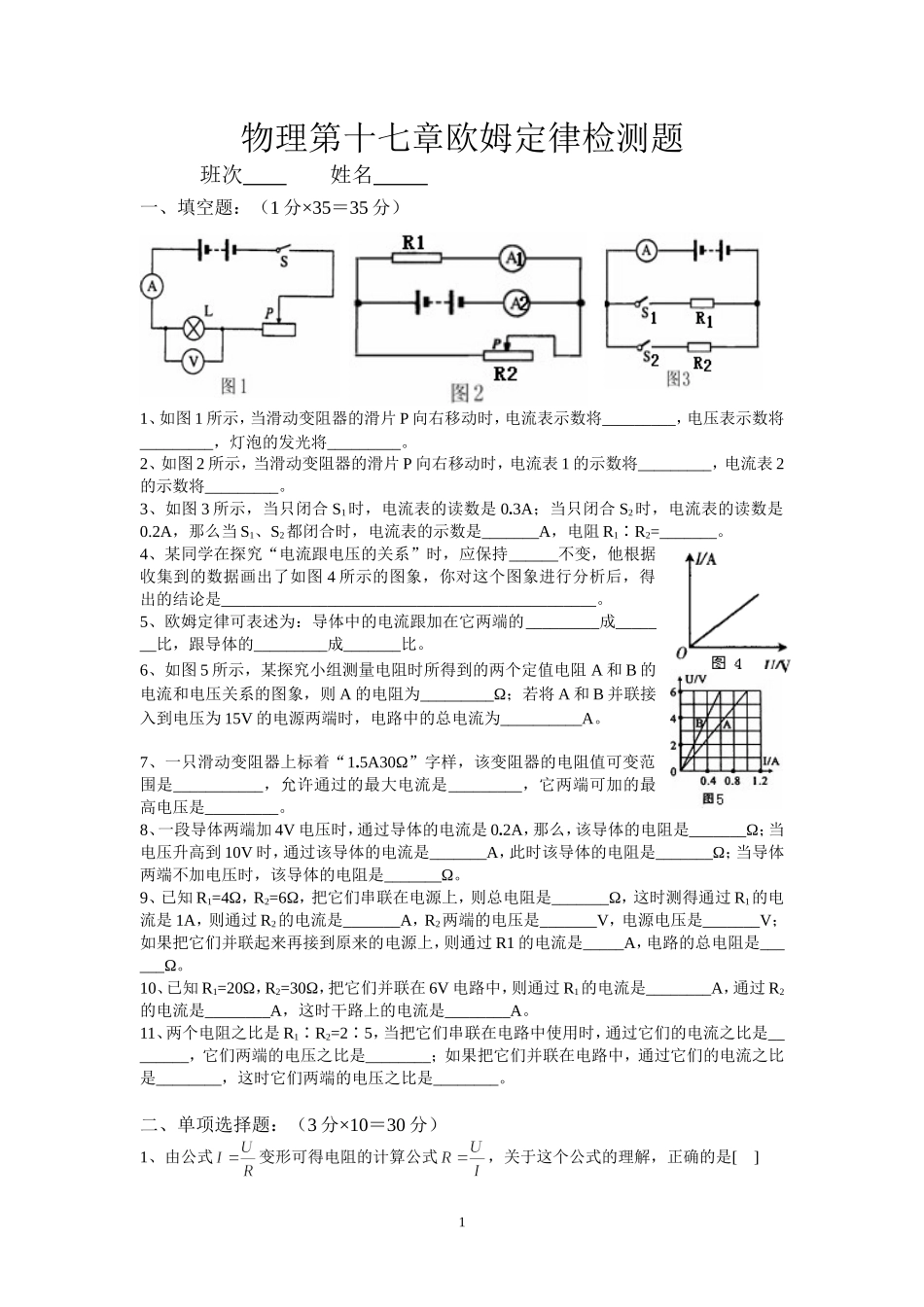

物理第十七章欧姆定律检测题班次姓名一、填空题：（1分×35＝35分）1、如图1所示，当滑动变阻器的滑片P向右移动时，电流表示数将_________，电压表示数将_________，灯泡的发光将_________。2、如图2所示，当滑动变阻器的滑片P向右移动时，电流表1的示数将_________，电流表2的示数将_________。3、如图3所示，当只闭合S1时，电流表的读数是0.3A；当只闭合S2时，电流表的读数是0.2A，那么当S1、S2都闭合时，电流表的示数是_______A，电阻R1∶R2=_______。4、某同学在探究“电流跟电压的关系”时，应保持______不变，他根据收集到的数据画出了如图4所示的图象，你对这个图象进行分析后，得出的结论是______________________________________________。5、欧姆定律可表述为：导体中的电流跟加在它两端的_________成_______比，跟导体的_________成_______比。6、如图5所示，某探究小组测量电阻时所得到的两个定值电阻A和B的电流和电压关系的图象，则A的电阻为_________Ω；若将A和B并联接入到电压为15V的电源两端时，电路中的总电流为__________A。7、一只滑动变阻器上标着“1.5A30Ω”字样，该变阻器的电阻值可变范围是___________，允许通过的最大电流是_________，它两端可加的最高电压是_________。8、一段导体两端加4V电压时，通过导体的电流是0.2A，那么，该导体的电阻是_______Ω；当电压升高到10V时，通过该导体的电流是_______A，此时该导体的电阻是_______Ω；当导体两端不加电压时，该导体的电阻是_______Ω。9、已知R1=4Ω，R2=6Ω，把它们串联在电源上，则总电阻是_______Ω，这时测得通过R1的电流是1A，则通过R2的电流是_______A，R2两端的电压是_______V，电源电压是_______V；如果把它们并联起来再接到原来的电源上，则通过R1的电流是_____A，电路的总电阻是______Ω。10、已知R1=20Ω，R2=30Ω，把它们并联在6V电路中，则通过R1的电流是________A，通过R2的电流是________A，这时干路上的电流是________A。11、两个电阻之比是R1∶R2=2∶5，当把它们串联在电路中使用时，通过它们的电流之比是________，它们两端的电压之比是________；如果把它们并联在电路中，通过它们的电流之比是________，这时它们两端的电压之比是________。二、单项选择题：（3分×10＝30分）1、由公式变形可得电阻的计算公式，关于这个公式的理解，正确的是[]1A．电压越大，电阻越大B．电流越大，电阻越小C．电阻跟电压成正比，跟电流成反比D．电阻等于电压跟电流的比值2、两个相同电阻并联后的总电阻是5Ω，它们串联后的总电阻是[]A．2.5ΩB．5ΩC．10ΩD．20Ω3、已知R1=1Ω，R2=1000Ω，并联后的总电阻R的范围是[]A．R＞1ΩB．R＜1ΩC．R＞1000ΩD．1Ω＜R＜1000Ω4、利用电压表与电流表测电阻的方法叫做“伏安法测电阻”，如图6所示，“伏安法”测电阻的电路图应该是[]5、关于串联电路、并联电路中电流与电压的特点，正确的是[]A．串联电路中，电流从正极流出时最大，然后逐渐减小，流到负极变为0B．串联电路中，各灯泡两端的电压相等C．并联电路中，各支路中的电流相等D．并联电路中，各支路两端的电压相等6、有两个电阻分别标着“20Ω1A”和“50Ω1.5A”字样，当把它们串联在电路中使用时，则电路中允许通过的最大电流是[]A．0.5AB．1AC．1.5AD．2.5A7、我们知道，电流表本身的电阻很小，可以忽略不计，而电压表本身的电阻则非常大。如图7所示，如果把电流表和电压表的位置互换，其结果是[]A．电压表和电流表都被烧坏，灯泡不亮B．电流表被烧坏，灯泡不亮C．电压表、电流表完好无损，灯泡不亮D．电压表、电流表完好无损，灯泡发光也正常8、如图8所示，电源电压保持不变，在甲乙两处分别接入电压表，闭合开关S，测得U甲∶U乙=1∶3；断开开关S，拆去电压表换成电流表，此时电流表的示数I甲∶I乙等于[]A．3∶1B．1∶1C．1∶3D．4∶39、如图9所示，已知电源电压U=6V，闭合开关后，电压表的示数接近6V，L1、L2均不发光，这个电路的故障是[]A．L1的灯丝断了B．L2灯丝断了C．L1被短路了D．L2被短路了10、有两个电阻分别标着“20Ω1A”和“30Ω1.5A”字样，当把它们并联在电源上使用时，则电源...
