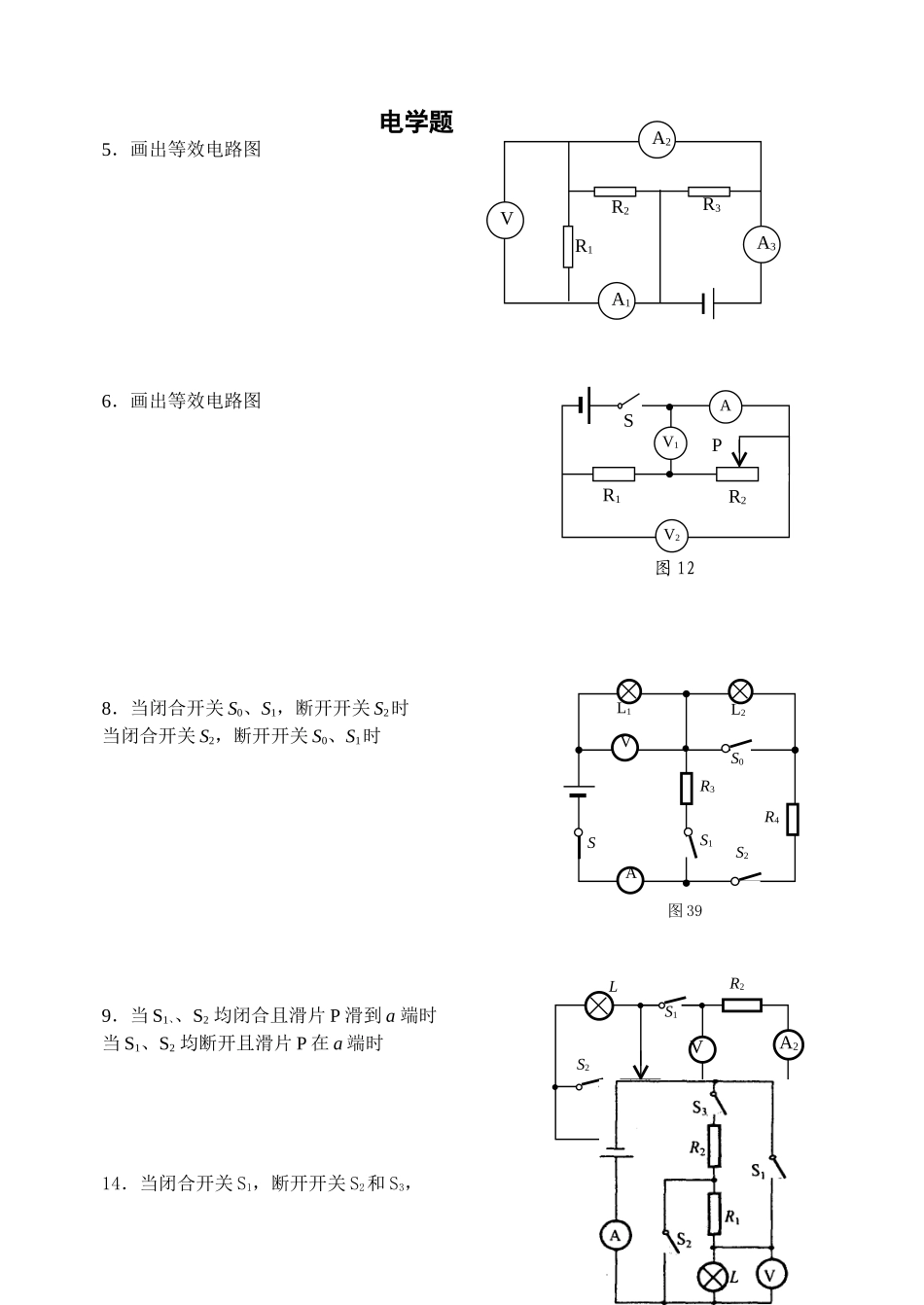

A1A3VA2R1R2R3电学题5．画出等效电路图6．画出等效电路图8．当闭合开关S0、S1，断开开关S2时当闭合开关S2，断开开关S0、S1时9．当S1、、S2均闭合且滑片P滑到a端时当S1、S2均断开且滑片P在a端时14．当闭合开关S1，断开开关S2和S3，V2V1AR1R2PS图12SVAL1L2S0S1S2R3R4图39图23aVA1A2S1S2R2R1Lb当闭合开关S1、S2，断开S3时当闭合开关S3，断开S1、S2时15．当S1、S2闭合，滑动变阻器的滑片P在a端时当S1、S2都断开，滑片P在b端时16．只闭合开关，滑动变阻器的滑片P在最左端时只断开开关，滑片P移至最右端时只闭合开关，滑片P在最右端时1．将滑动变阻器的滑片P置于中点M，且只闭合开关S1时图25将滑动变阻器的滑片P置于B端，断开开关S1，闭合开关S2时将滑动变阻器的滑片P置于A端，闭合开关S1和开关S2时2．当滑动变阻器的滑片P在B端，只闭合S2时滑片P在B端，开关都断开时当滑片在A端，只闭合S1时1．如图所示，电源电压不变，滑动变阻器的滑片P在中点c和端点b时，电压表的示数之比为3：2，求：（1）滑动变阻器的滑片P在中点c和端点b时，电路中电流之比；（2）R0与Rab的比值。2．如图所示，电源电压不变，电灯L的电阻不变。开关S闭合时，滑动变阻器的滑片P在中点c和端点b时，电压表的示数之比为3：4。求：（1）滑动变阻器的滑片P在中点c和端点b时，电路中电流之比（2）.电灯L的电阻与滑动变阻器ab间的总电阻的比值等于多少？2．如图17所示电路，电源电压保持不变。当开关S闭合与断开时电压表V1的示数之比为3：2，电压表V2的示数之比为9：10。已知电阻R2=4。求：电阻R1和电阻R3的阻值。4．如图19所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R３。将滑动变阻器的滑片P置于A端，只闭合开关S1时，电压表V1的示数为U1，电压表V2的示数为图17acbU2；将滑动变阻器的滑片P置于B端，仍只闭合开关S1时，电压表V1的示数为U1′，电压表V2的示数为U2′，R1两端的电压1.2V。已知U1：U1′=4：7，U2：U2′=2：1，R2=12。（1）求R1的阻值；（2）当滑动变阻器的滑片P置于B端时，闭合开关S1、S2、S3，通过计算说明电流表能否使用0-3A这一量程进行测量。5．在图20所示的电路中，电源两端电压保持不变。只闭合开关S1，将滑片P移至滑动变阻器R2的中点时，电压表V1的示数为U1，电压表V2的示数为U2，电流表A的示数为I1。闭合开关S1、S2，将滑片P移至滑动变阻器R2的A端时，电压表V1的示数为U1，电压表V2的示数为U2，电流表A的示数为I2。只闭合开关S1，将滑片P移至滑动变阻器R2的B端时，电流表A的示数为I3。已知滑动变阻器最大电阻值为10，U1＝U1，U2＝U2，I3＝0.4A。求：⑴电阻R1、R3；⑵电流I2。7．如图所示，当滑动变阻器R的滑片P由某一位置滑到另一个S1S2S3R2R1R3V1V2A图19ABP图20位置时，电压表的示数之比为1：2,并且滑动变阻器前后两次消耗的功率之比为25：1。求：1）两次电路中电流之比2）滑动变阻器前后两次的电阻之比3）R0与滑动变阻器第一次接入电路的电阻之比8．如图，R0为5欧，当滑片P由某一位置滑到另一位置内，伏特表示数由4伏变为8伏，且P在某一位置时R0的电功率与另一位置时R0的电功率比值为25∶1，求：电源电压？P在两个位置时滑动变阻器接入电路中的电阻？9．如图所示，电源电压不变，调节滑动变阻器，使电压表读数为10V，滑动变阻器消耗的电功率为10W;调节滑动变阻器到另一位置时，电压表读数为5V，滑动变阻器消耗的电功率为7.5W;求：电源电压和定值电阻R0的大小。10．如图所示，电路两端的电压保持不变。L是标有“６Ｖ３Ｗ”的灯泡，它的电阻不随温度变化。滑动变阻器的滑片位于某一位置时，电压表的示数为Ｕ1，滑动变阻器消耗的电功率为Ｐ1；移动滑片到另一位置时，电压表的示数为Ｕ2，滑动变阻器消耗的功率为Ｐ2。要使Ｕ2＝２Ｕ1，Ｐ2＝Ｐ1滑动变阻器的总电阻至少是多少欧？11．电路如图所示，电路两端的总电压保持不变。当只闭合开关S1且滑片P在滑动变阻器的中点时，电阻R1消耗的电功率为P1，电压表示数为U1；当只闭合S2且滑片P在滑动变阻器的a端时，电阻R2消耗的电功率为P2，电压表示数为U2，滑动变阻器消耗的电功率为16W。已知P1：P2=9：5，U1：U2=3：4。求：（1）...
