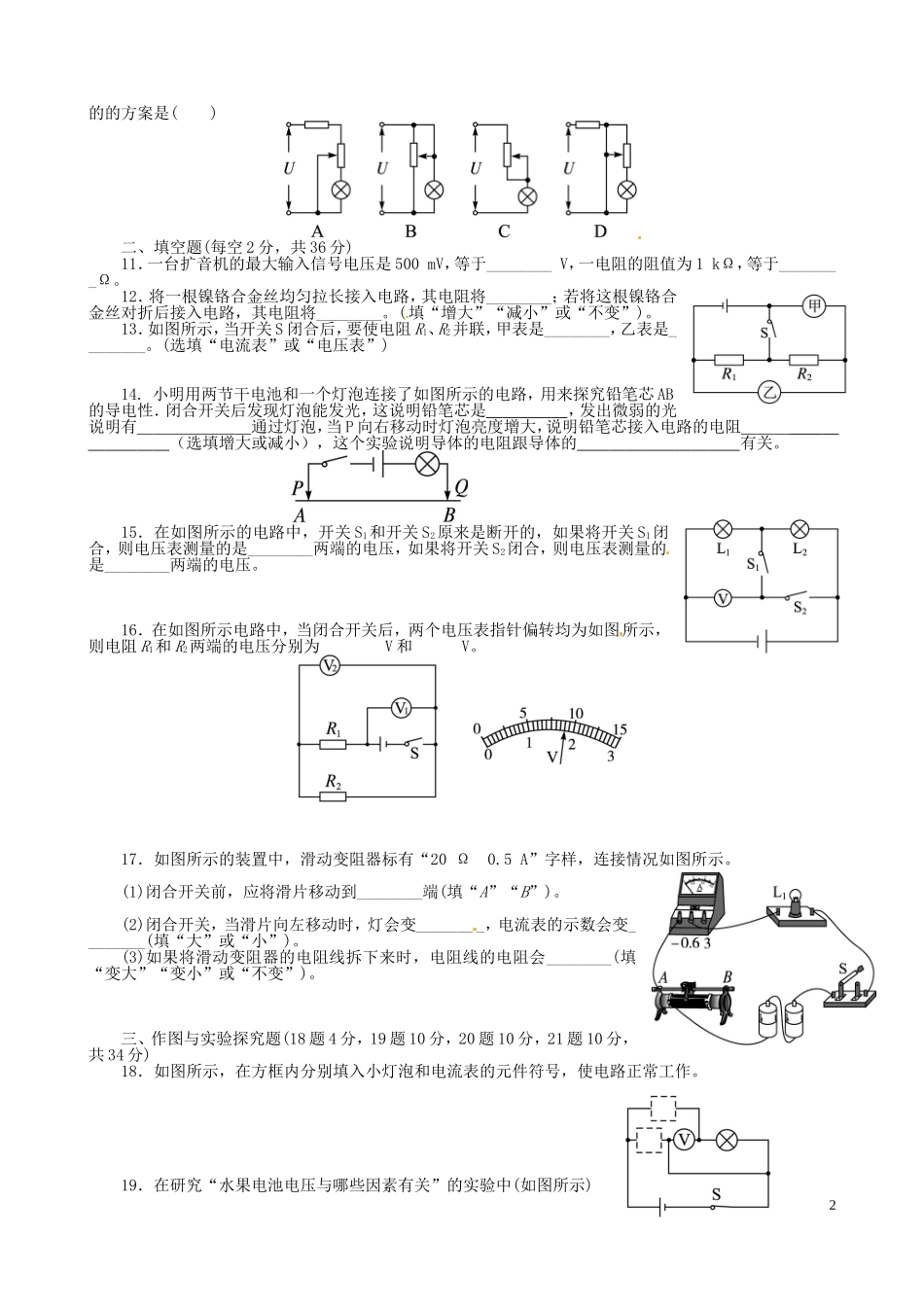

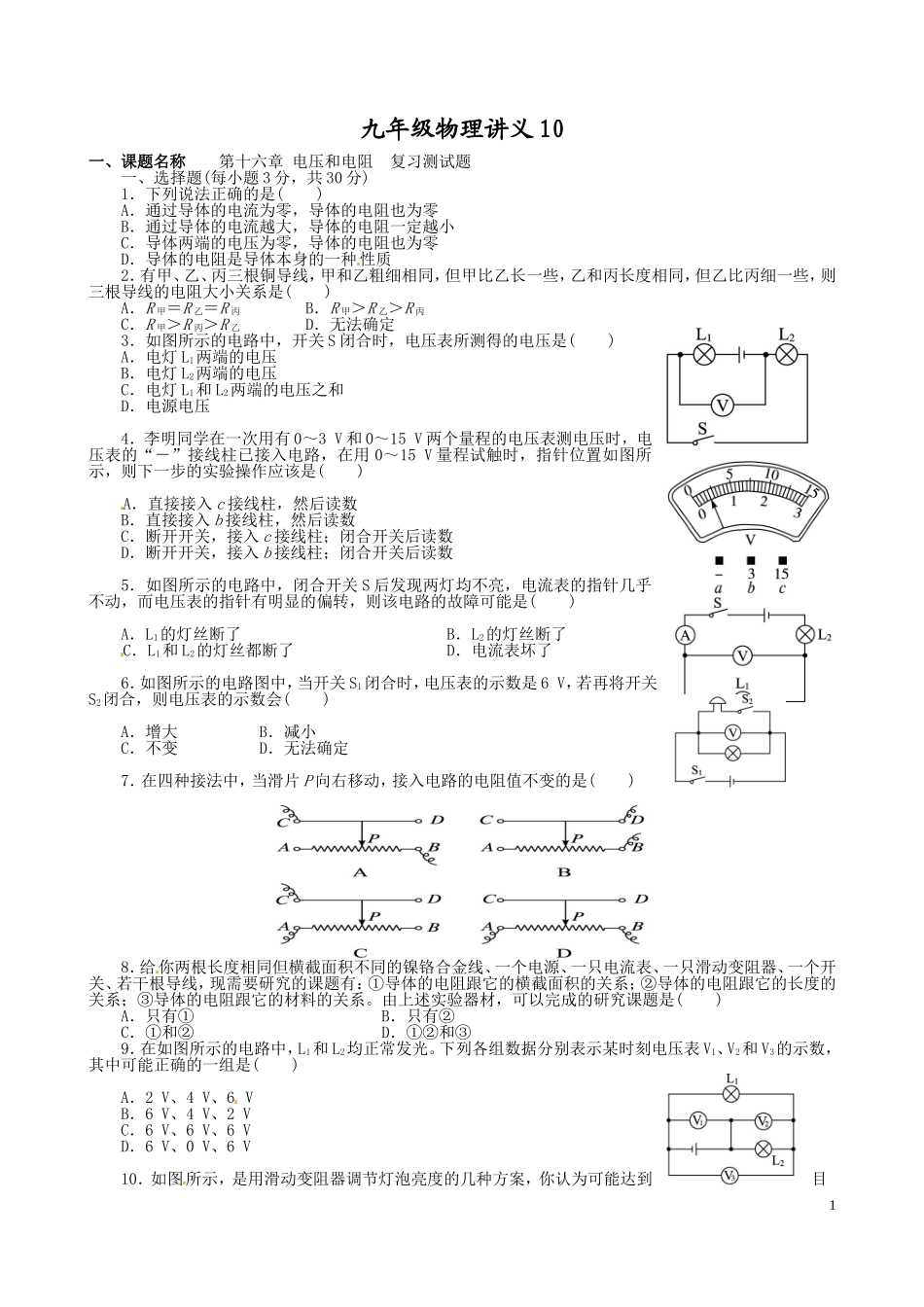

九年级物理讲义10一、课题名称第十六章电压和电阻复习测试题一、选择题(每小题3分，共30分)1．下列说法正确的是()A．通过导体的电流为零，导体的电阻也为零B．通过导体的电流越大，导体的电阻一定越小C．导体两端的电压为零，导体的电阻也为零D．导体的电阻是导体本身的一种性质2．有甲、乙、丙三根铜导线，甲和乙粗细相同，但甲比乙长一些，乙和丙长度相同，但乙比丙细一些，则三根导线的电阻大小关系是()A．R甲＝R乙＝R丙B．R甲＞R乙＞R丙C．R甲＞R丙＞R乙D．无法确定3．如图所示的电路中，开关S闭合时，电压表所测得的电压是()A．电灯L1两端的电压B．电灯L2两端的电压C．电灯L1和L2两端的电压之和D．电源电压4．李明同学在一次用有0～3V和0～15V两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用0～15V量程试触时，指针位置如图所示，则下一步的实验操作应该是()A．直接接入c接线柱，然后读数B．直接接入b接线柱，然后读数C．断开开关，接入c接线柱；闭合开关后读数D．断开开关，接入b接线柱；闭合开关后读数[来源:学,科,网Z,X,X,K]5．如图所示的电路中，闭合开关S后发现两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，则该电路的故障可能是()A．L1的灯丝断了B．L2的灯丝断了C．L1和L2的灯丝都断了D．电流表坏了6．如图所示的电路图中，当开关S1闭合时，电压表的示数是6V，若再将开关S2闭合，则电压表的示数会()A．增大B．减小C．不变D．无法确定7．在四种接法中，当滑片P向右移动，接入电路的电阻值不变的是()[来源:学|科|网]8．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。由上述实验器材，可以完成的研究课题是()A．只有①B．只有②C．①和②D．①②和③9．在如图所示的电路中，L1和L2均正常发光。下列各组数据分别表示某时刻电压表V1、V2和V3的示数，其中可能正确的一组是()A．2V、4V、6VB．6V、4V、2VC．6V、6V、6VD．6V、0V、6V10．如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目1的的方案是()二、填空题(每空2分，共36分)11．一台扩音机的最大输入信号电压是500mV，等于________V，一电阻的阻值为1kΩ，等于________Ω。12．将一根镍铬合金丝均匀拉长接入电路，其电阻将________；若将这根镍铬合金丝对折后接入电路，其电阻将________。(填“增大”“减小”或“不变”)。13．如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是________，乙表是________。(选填“电流表”或“电压表”)14.小明用两节干电池和一个灯泡连接了如图所示的电路，用来探究铅笔芯AB的导电性．闭合开关后发现灯泡能发光，这说明铅笔芯是，发出微弱的光说明有通过灯泡，当P向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻（选填增大或减小），这个实验说明导体的电阻跟导体的有关。15．在如图所示的电路中，开关S1和开关S2原来是断开的，如果将开关S1闭合，则电压表测量的是________两端的电压，如果将开关S2闭合，则电压表测量的是________两端的电压。16．在如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图所示，则电阻R1和R2两端的电压分别为________V和______V。17．如图所示的装置中，滑动变阻器标有“20Ω0.5A”字样，连接情况如图所示。(1)闭合开关前，应将滑片移动到________端(填“A”“B”)。(2)闭合开关，当滑片向左移动时，灯会变________，电流表的示数会变________(填“大”或“小”)。(3)如果将滑动变阻器的电阻线拆下来时，电阻线的电阻会________(填“变大”“变小”或“不变”)。三、作图与实验探究题(18题4分，19题10分，20题10分，21题10分，共34分)18．如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作。19．在研究“水果电池电压与哪些因素有关”的实验中(如图所示)2(1)小星作出如下猜想：猜想一：水果电池电压与水果种类有关猜想二：水果电池电压与两电极间距离有关猜想三：水果电池电压...
