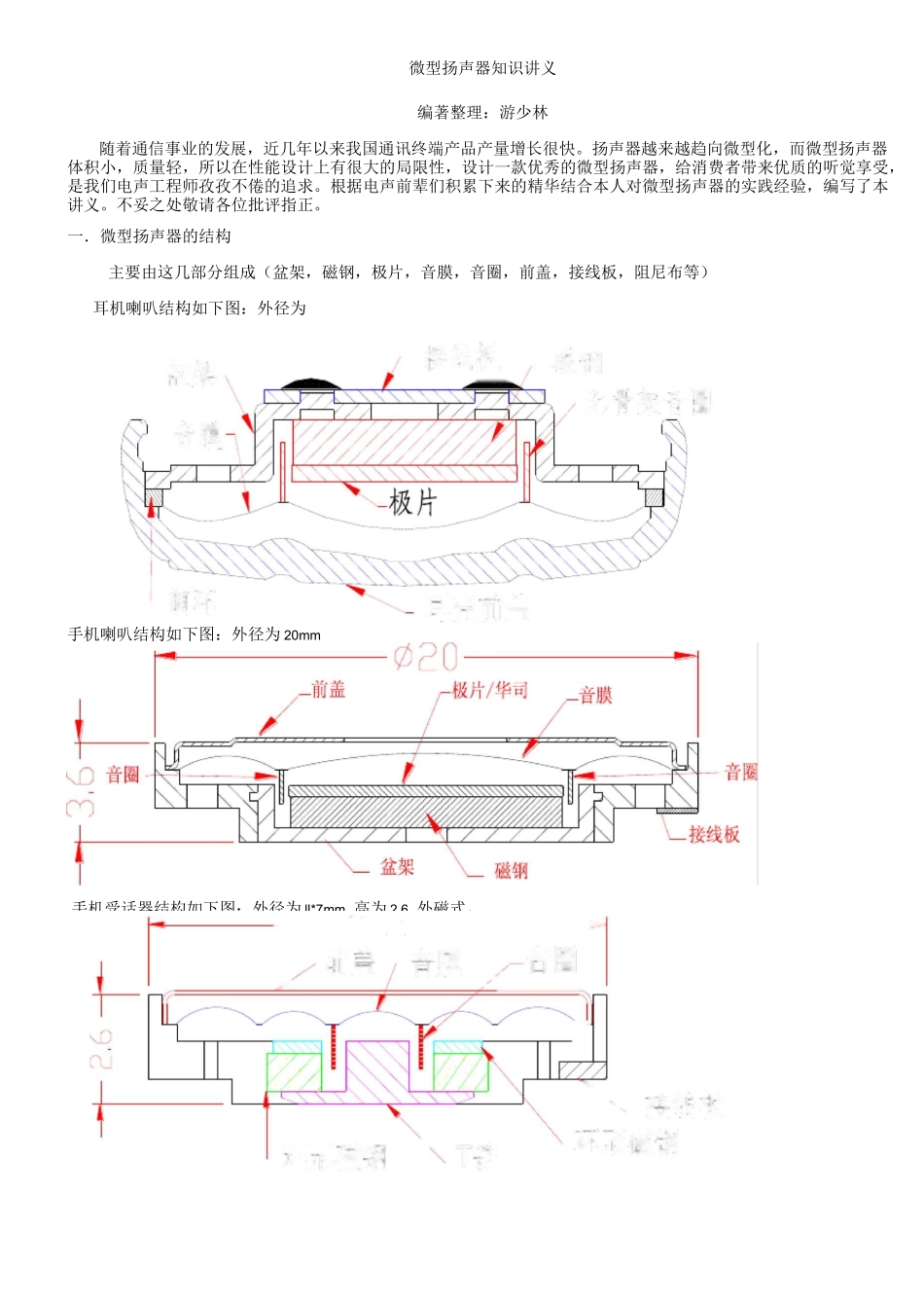

手机受话器结构如下图：外径为ll*7mm,高为2.6,外磁式。r'、—接线板-环形磁钢'_T铁」坏形磁钢limn*TT盖厂音膜/音圈声，/盆架■音—铜耳壳前盖—接线复—磁钢•-无骨架音圈微型扬声器知识讲义编著整理：游少林随着通信事业的发展，近几年以来我国通讯终端产品产量增长很快。扬声器越来越趋向微型化，而微型扬声器体积小，质量轻，所以在性能设计上有很大的局限性，设计一款优秀的微型扬声器，给消费者带来优质的听觉享受，是我们电声工程师孜孜不倦的追求。根据电声前辈们积累下来的精华结合本人对微型扬声器的实践经验，编写了本讲义。不妥之处敬请各位批评指正。一．微型扬声器的结构主要由这几部分组成（盆架，磁钢，极片，音膜，音圈，前盖，接线板，阻尼布等）耳机喇叭结构如下图：外径为手机喇叭结构如下图：外径为20mm二微型扬声器的发声原理1应用的基本原理电，磁，力带有电流的导线切割磁力线，会受到磁场的作用力。导线在磁场中的受力方向符合左手定律。作用力大小F=BLI（B为磁感应强度，L为导线长度，I为电流）2微型扬声器的发声原理A扬声器的磁路系统构成环形磁间隙，其间布满均匀磁场（磁感应强度的大小与方向处处相同的磁场）。B.扬声器的振动系统由导线绕成的环形音圈和与之相连的振膜。C.音圈被馈入信号电压后，产生电流，音圈切割磁力线，产生作用力，带动振膜一起上下运动，振膜策动空气发出相应的声音。D.整个过程为：电—力---声的转换。3馈入信号与发出声音的对应A.磁场恒定，音圈受到的电动力随着电流强度和方向的变化而变化，B.音圈在磁间隙中来回振动，其振动周期等于输入电流周期，振动的幅度则正比于各瞬时作用的电流强弱B.音圈有规则的带动振膜一起振动，策动空气发出与馈入信号相对应的声音。三微型扬声器磁路的设计磁场的产生，安培分子电流假设：在原子、分子等物质微粒内部，存在一种环形电流分子电流，分子电流使每个物质微粒都成为微小的磁体，它的两极相当于两个磁极。，磁场的产生：从宏观上看，磁场是由磁体或电流产生的；从微观上看，磁场是由运动电荷产生的。理解：⑴磁体的磁场和电流的磁场一样，都是由运动电荷产生的。⑵一切磁现象都可以看成是运动电荷和运动电荷之间通过磁场发生相互作用。，磁性材料：扬声器所用磁体大致可以分为三类：(1)铝、镣、钻磁体。它是由铝、钻r操、铁为主要成分浇铸而成。特点是磁能积高’剩磁髙，曾在扬声器中被广泛应用■:但终因钻的驗乏t价格髙逐步被铁氧体取代。磁感应强哎、(2)铁氧体磁体匸铁氧体磁体是日前广泛应用的磁体’其成分为Mo-6Fe2O.(K中陋为PZB茲引等)匚扬声器中主要应用各向异性0!铁氧体、锂铁氧体"用氧化钗〔魄)和三氧化二铁粉末混合，在髙温炉中堵烧而成，它具有材料来源容易、价格低廉、轿顽力大、对外磁场稳定等一系列优点°(3)稀土类磁体。稀土类磁体以绘铁硼磁体为代表°它的磁性积为铁氧体10倍以上。我国敏资源丰富，是有发展潜力的磁性材料口欣点是生锈和居里点低.表】-2磁体性能项目铝攥钻类顿铁氧体类稀二元素钻类最大磁能积(kTAm-])8.2—726.4—34.414.8—286剩磁强度Br/T0.45—130.2-0.440.6-1.06矫顽力Hc/(A-m'1)36-107128—248310-640温度系数/(%V)-0.016-0.19-0.04电阻/u0471屮50密度7.35.0S3磁路形成内磁式或外磁式几乎完全是外磁式内磁式或外磁式导磁板、导磁柱、导磁碗等导磁材料避常采用低碳钢(含碳0」％〜0.6%)，在髙要求时可选用磁导率高的电工纯铁.，磁场的描述。磁场最基本的特性是对放入其中的磁体或电流有磁场力的作用。磁感应强度：用来描述磁场的强弱和方向。定义：在磁场中垂直于磁场方向的通电导线，所受的安培力跟电流和导线长度的比值。方向：磁场的方向，用放在磁场中的小磁针极受力方向表示。注意：(1),是磁场本身的性质，只与产生磁场的磁体或电流有关。(2)，通电导线不能太长。匀强磁场中①二BS其中S为面积在垂直磁场方向上的投影。丄丄单位：韦伯()①由于B二，可表示为单位面积上的磁通量，称为磁通密度。S1.3微型扬声器的磁路形状主要有：根据磁钢的数量来分：单磁与双磁根据磁钢的位置来分：内磁与外磁内磁：磁体置于音圈中心，周围有磁罩环绕。这种结...
