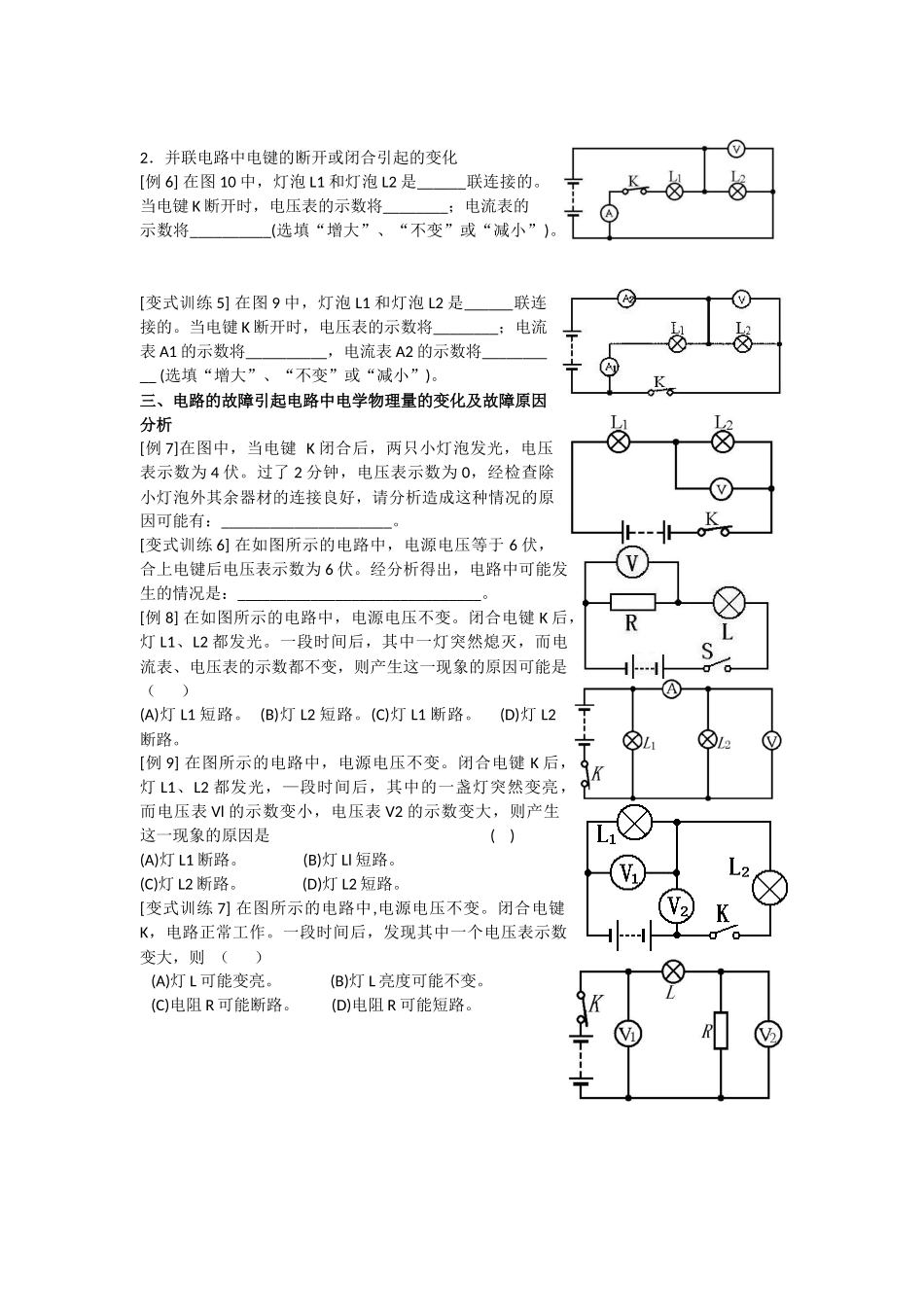

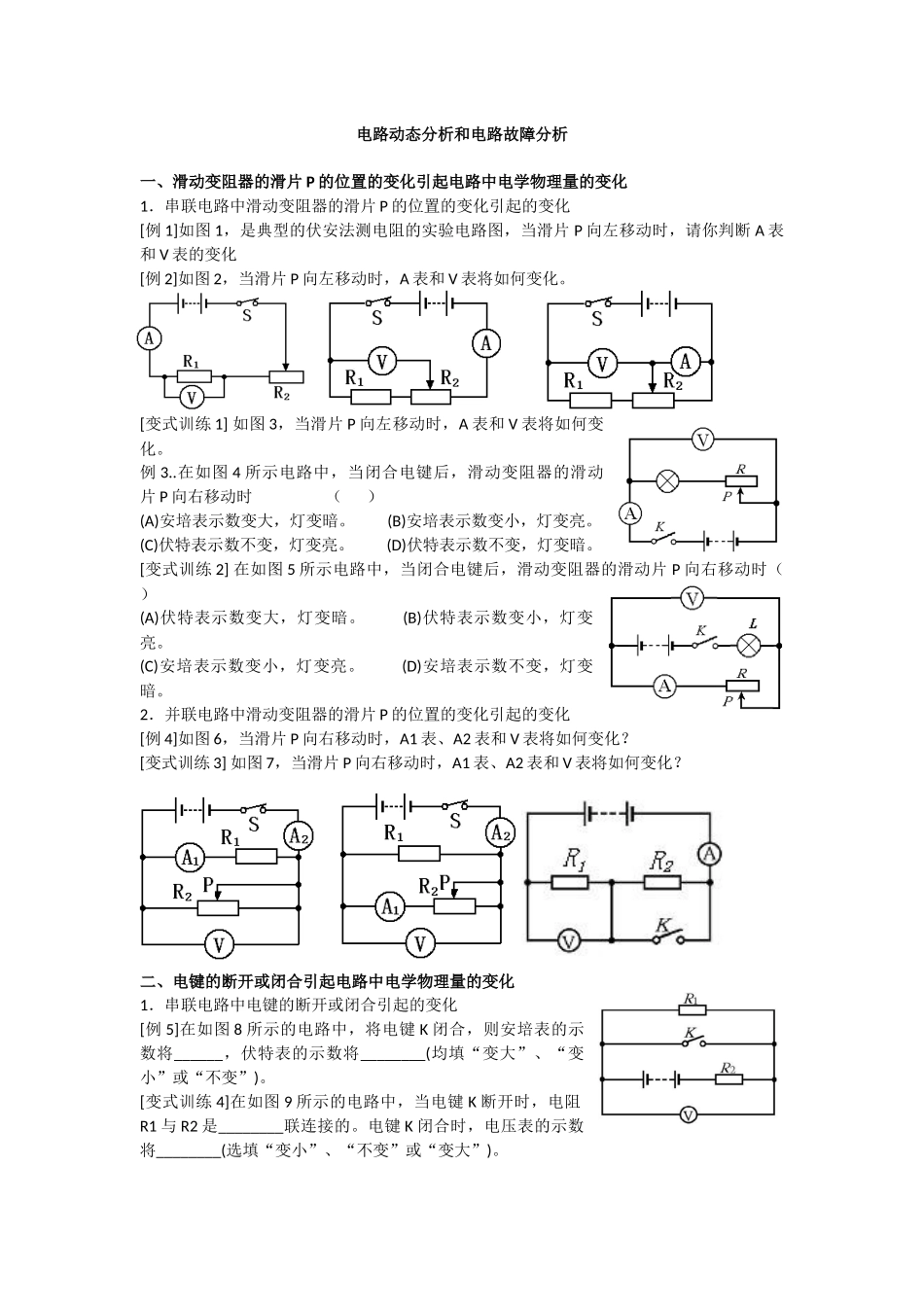

电路动态分析和电路故障分析一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向左移动时，请你判断A表和V表的变化[例2]如图2，当滑片P向左移动时，A表和V表将如何变化。[变式训练1]如图3，当滑片P向左移动时，A表和V表将如何变化。例3..在如图4所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)安培表示数变大，灯变暗。(B)安培表示数变小，灯变亮。(C)伏特表示数不变，灯变亮。(D)伏特表示数不变，灯变暗。[变式训练2]在如图5所示电路中，当闭合电键后，滑动变阻器的滑动片P向右移动时（）(A)伏特表示数变大，灯变暗。(B)伏特表示数变小，灯变亮。(C)安培表示数变小，灯变亮。(D)安培表示数不变，灯变暗。2．并联电路中滑动变阻器的滑片P的位置的变化引起的变化[例4]如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？[变式训练3]如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、电键的断开或闭合引起电路中电学物理量的变化1．串联电路中电键的断开或闭合引起的变化[例5]在如图8所示的电路中，将电键K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。[变式训练4]在如图9所示的电路中，当电键K断开时，电阻R1与R2是________联连接的。电键K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。2．并联电路中电键的断开或闭合引起的变化[例6]在图10中，灯泡L1和灯泡L2是______联连接的。当电键K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。[变式训练5]在图9中，灯泡L1和灯泡L2是______联连接的。当电键K断开时，电压表的示数将________；电流表A1的示数将__________，电流表A2的示数将__________(选填“增大”、“不变”或“减小”)。三、电路的故障引起电路中电学物理量的变化及故障原因分析[例7]在图中，当电键K闭合后，两只小灯泡发光，电压表示数为4伏。过了2分钟，电压表示数为0，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有：_____________________。[变式训练6]在如图所示的电路中，电源电压等于6伏，合上电键后电压表示数为6伏。经分析得出，电路中可能发生的情况是：______________________________。[例8]在如图所示的电路中，电源电压不变。闭合电键K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）(A)灯L1短路。(B)灯L2短路。(C)灯L1断路。(D)灯L2断路。[例9]在图所示的电路中，电源电压不变。闭合电键K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是()(A)灯L1断路。(B)灯Ll短路。(C)灯L2断路。(D)灯L2短路。[变式训练7]在图所示的电路中,电源电压不变。闭合电键K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则（）(A)灯L可能变亮。(B)灯L亮度可能不变。(C)电阻R可能断路。(D)电阻R可能短路。
