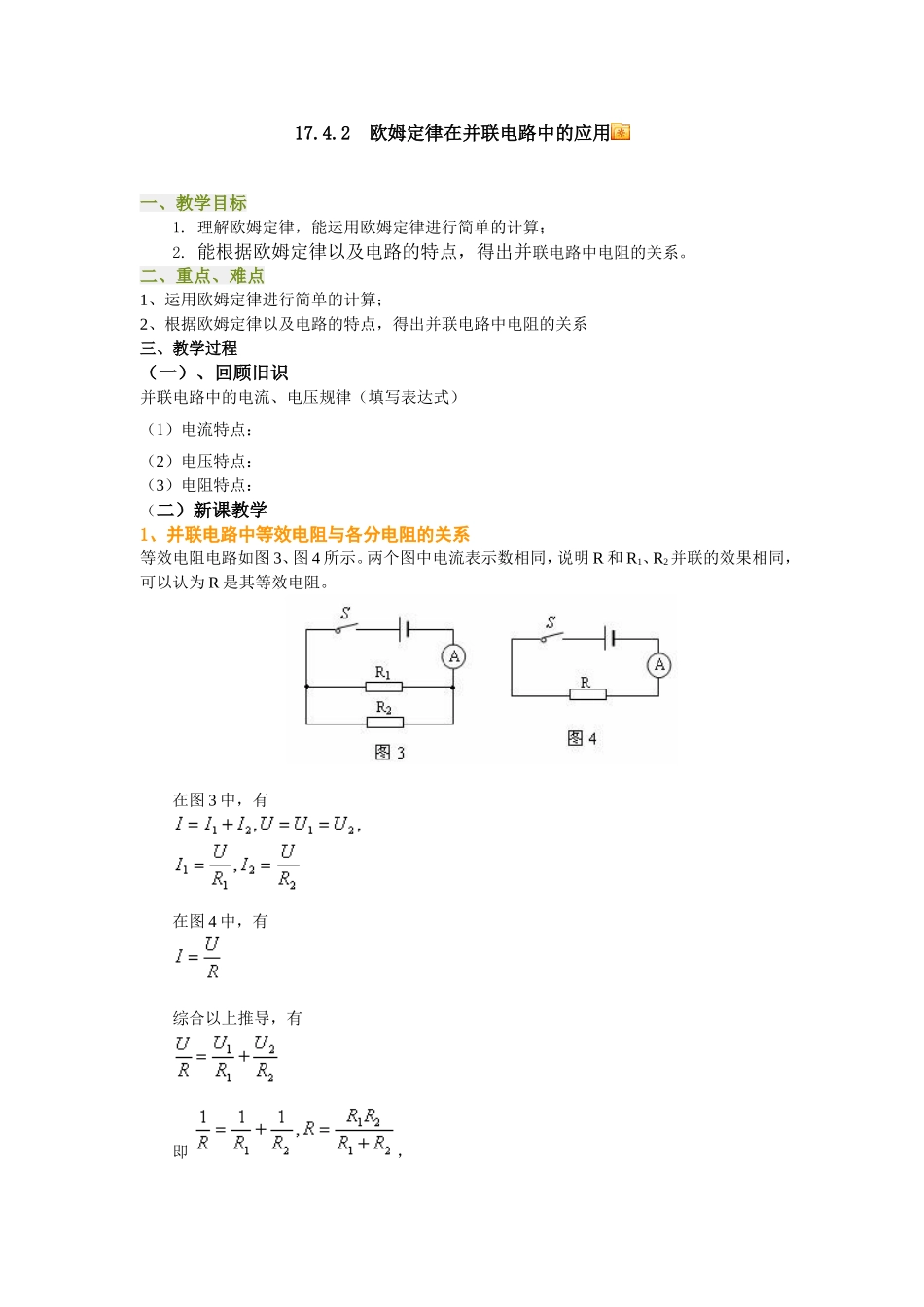

17.4.2欧姆定律在并联电路中的应用一、教学目标1.理解欧姆定律，能运用欧姆定律进行简单的计算；2.能根据欧姆定律以及电路的特点，得出并联电路中电阻的关系。二、重点、难点1、运用欧姆定律进行简单的计算；2、根据欧姆定律以及电路的特点，得出并联电路中电阻的关系三、教学过程（一）、回顾旧识并联电路中的电流、电压规律（填写表达式）（1）电流特点：（2）电压特点：（3）电阻特点：（二）新课教学1、并联电路中等效电阻与各分电阻的关系等效电阻电路如图3、图4所示。两个图中电流表示数相同，说明R和R1、R2并联的效果相同，可以认为R是其等效电阻。在图3中，有在图4中，有综合以上推导，有即，推论：并联电路中，总电阻比任何一个分电阻都小。2、．并联电路电阻规律的应用通过并联电路电阻的规律，可以有推论：并联电路中，各支路电阻阻值之比等于通过各支路电流的反比，推导如下：练习巩固：有两个电阻R1=2Ω，R2=3Ω，若把它们并联接在电路中，总电阻是Ω，R1和R2两端电压之比U1:U2=。R1和R2中的电流之比I1：I2=。如图所示电源电压9伏，电阻R1=6欧，过R1的电流是0.5安，干路中的电流是2安，求电阻R2的阻值，和R1、R2的等效电阻？分析与解：初看此题，可以发现实质上这是一个混联电路，超过初中电学的要求。但是仔细审题可以发现其实需要解决的问题都在并联部分，和混联无关，因此这道题可以看成一道并联的题。由于滑动变阻器阻值不为0，因此电源电压和并联部分的电压一定不同，题中告诉电源电压值对解中道题没有帮助，是一个迷惑条件。此题也至少可以用两种方法求解。解法一:常规解法，即算出电阻两端电压和电流再算出电阻，具体解法如下。解法二：利用并联电路中，通过各支路的电流之比和各支路电阻的比值成反比，具体解法如下。如图所示电源电压9伏，电阻R1=6欧，通过R1的电流是0.5安，干路中的电流是2安，求电阻R2的阻值，和R1、R2的等效电阻？四、布置作业完成预学案上对应的练习五、小结六、板书设计17.4.1欧姆定律在并联电路中的应用1、并联电路中，总电阻比任何一个分电阻都小。表达式：2、并联电路中，各支路电阻阻值之比等于通过各支路电流的反比。七、教学反思
