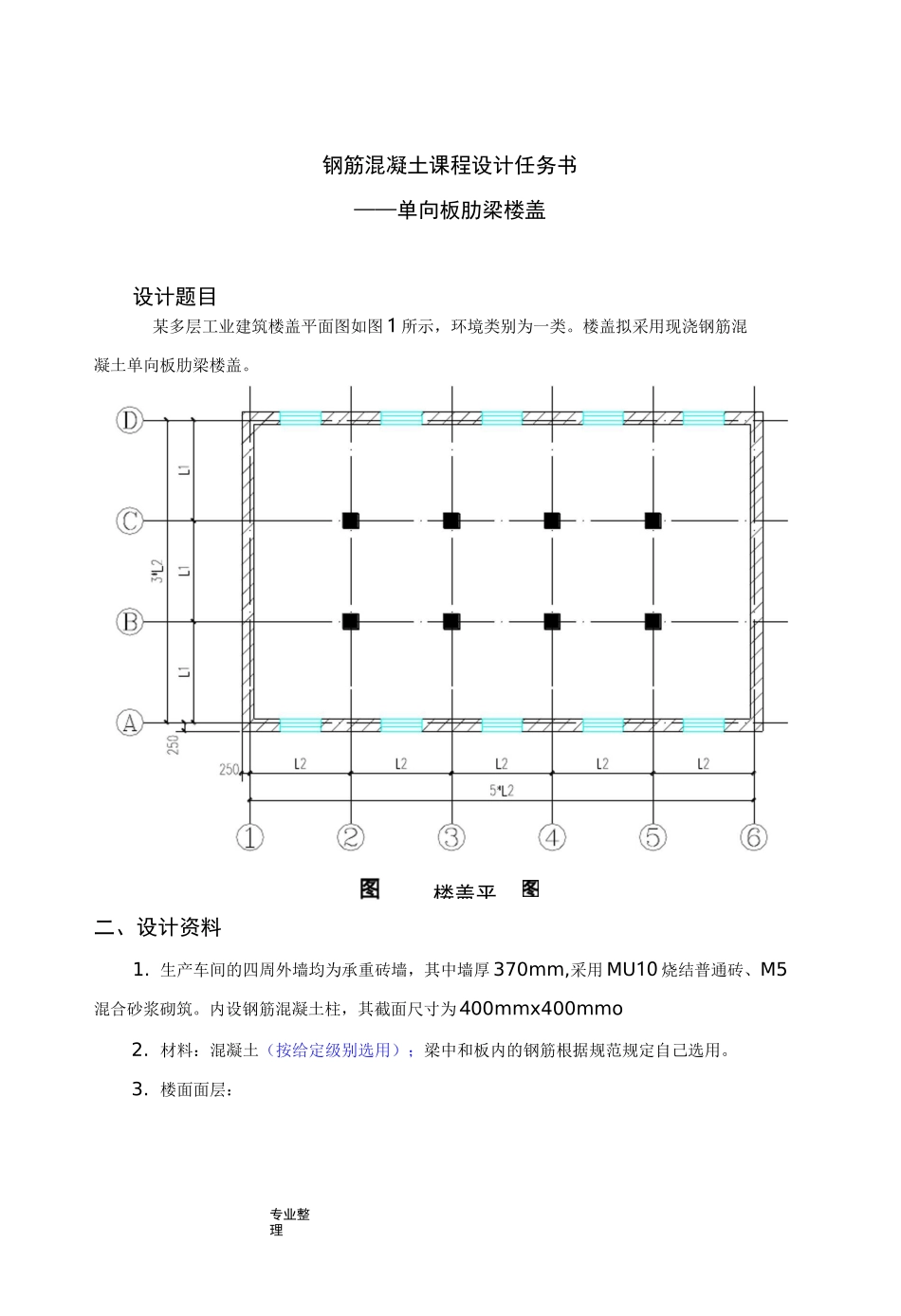

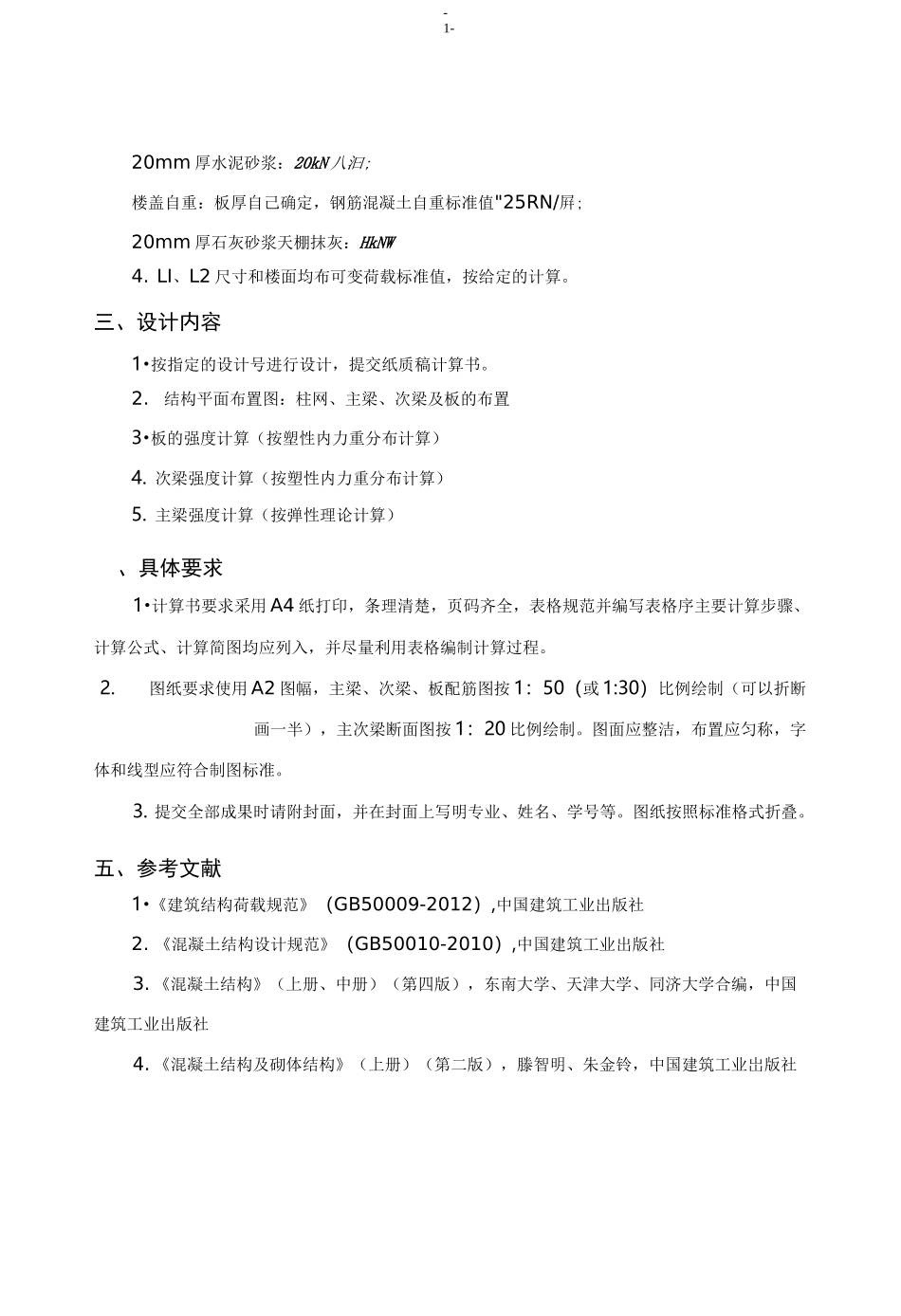

楼盖平专业整理钢筋混凝土课程设计任务书——单向板肋梁楼盖设计题目某多层工业建筑楼盖平面图如图1所示，环境类别为一类。楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖。二、设计资料1.生产车间的四周外墙均为承重砖墙，其中墙厚370mm,采用MU10烧结普通砖、M5混合砂浆砌筑。内设钢筋混凝土柱，其截面尺寸为400mmx400mmo2.材料：混凝土（按给定级别选用）；梁中和板内的钢筋根据规范规定自己选用。3.楼面面层：-1-20mm厚水泥砂浆：20kN八汩;楼盖自重：板厚自己确定，钢筋混凝土自重标准值"25RN/屛;20mm厚石灰砂浆天棚抹灰：HkNW4.LI、L2尺寸和楼面均布可变荷载标准值，按给定的计算。三、设计内容1•按指定的设计号进行设计，提交纸质稿计算书。2.结构平面布置图：柱网、主梁、次梁及板的布置3•板的强度计算（按塑性内力重分布计算）4.次梁强度计算（按塑性内力重分布计算）5.主梁强度计算（按弹性理论计算）、具体要求1•计算书要求采用A4纸打印，条理清楚，页码齐全，表格规范并编写表格序主要计算步骤、计算公式、计算简图均应列入，并尽量利用表格编制计算过程。2.图纸要求使用A2图幅，主梁、次梁、板配筋图按1：50（或1:30）比例绘制（可以折断画一半），主次梁断面图按1：20比例绘制。图面应整洁，布置应匀称，字体和线型应符合制图标准。3.提交全部成果时请附封面，并在封面上写明专业、姓名、学号等。图纸按照标准格式折叠。五、参考文献1•《建筑结构荷载规范》（GB50009-2012）,中国建筑工业出版社2.《混凝土结构设计规范》（GB50010-2010）,中国建筑工业出版社3.《混凝土结构》（上册、中册）（第四版），东南大学、天津大学、同济大学合编，中国建筑工业出版社4.《混凝土结构及砌体结构》（上册）（第二版），滕智明、朱金铃，中国建筑工业岀版社-2-钢筋混凝土课程设计单向板肋梁楼盖计算书学生姓名:。…专业班级：O。OO-3-同。。学土木建筑工程学院2015年5月钢筋混凝土课程设计任务书——单向板肋梁楼盖—、设计题目某多层工业建筑楼盖平面图如图1所示，环境类别为一类。楼盖拟采用现浇钢筋混凝土单向板肋梁楼盖。-4-图1楼盖平面图二、设计资料1.生产车间的四周外墙均为承重砖墙，其中墙厚370mm,采用MU10烧结普通砖、M5混合砂浆砌筑。内设钢筋混凝土柱，其截面尺寸为400mmx400mmo2.材料：混凝土强度等级C20(fc-9.6N/mm2,fT=l.lN/mm2),梁内受力纵筋为HRB335级仇二300N/mm2),其他钢筋为HPB300级(fy=270N/mm2).3.L1二6600mm、L2=6000mm,楼面活荷载标准值:4.0kN/nf。4.楼面做法：20mm厚水泥砂浆：2QkNI卅；楼盖自重：钢筋混凝土自重标准值—253/肿；20mm厚石灰砂浆天棚抹灰：UkN/tn\5.按可变荷载起控制作用的荷载组合，恒荷载分项系数为1.2;活荷载分项系数取1.4(因楼面活荷载标准值不大于4KN/m2)o二、平面结构布置，及构件截面尺寸的确定1.平面结构布置根据结构平面布置，主梁的跨度为6600mm,次梁为6000mm,主梁每跨布置两根次梁，板的跨度为2200mm。2•构件截面尺寸板厚:h>i/30=2200/30=73.3mm.对工业建筑的楼盖板，h>80mm.取h扳=80mm.次梁的梁高:he二1/(12〜18)=6000/(12〜18)=333〜500mm,考虑到活荷载较大，取兀二500mm,梁宽氏二200mm.主梁的梁高：hz二1(8~14)=6600/(8〜14)二470〜830mm,取hz=600mmz梁宽bz=250mm・三、板的计算(按塑性内力重分布计算)L2/L1=6000/2200=2.73<3,宜设双向板。如果按单向板设计时，应沿长边方向布置足够数量的构造钢筋。本设计按单向板进行。1•荷载-5-板的荷载标准值如下20mm水泥砂浆面层：0.02x20二0.4(kN/m2)80mm钢筋混凝土板：0.08X25二2(kN/m2)20mm石灰砂浆：0.02X17二0.34(kN/m?)小计：2.74kN/m2活荷载标准值：4.0kN/m2恒荷载设计值：g二2.74X1.2二3.29(kN/m2)活荷载设计值:-6・q=4.0x1.4=5.6(kN/m2)荷载总设计值：g+q二3.29+5.6二8.89(kN/m?)总计：8.89kN/m22•计算简图(b)图1-1单向板计算简图次梁截面为200mmx500mm,板在墙上的支撑宽度为120mm。如图1-1。所示边跨:L01=Ln+h按/2二1980+80/2=2020
