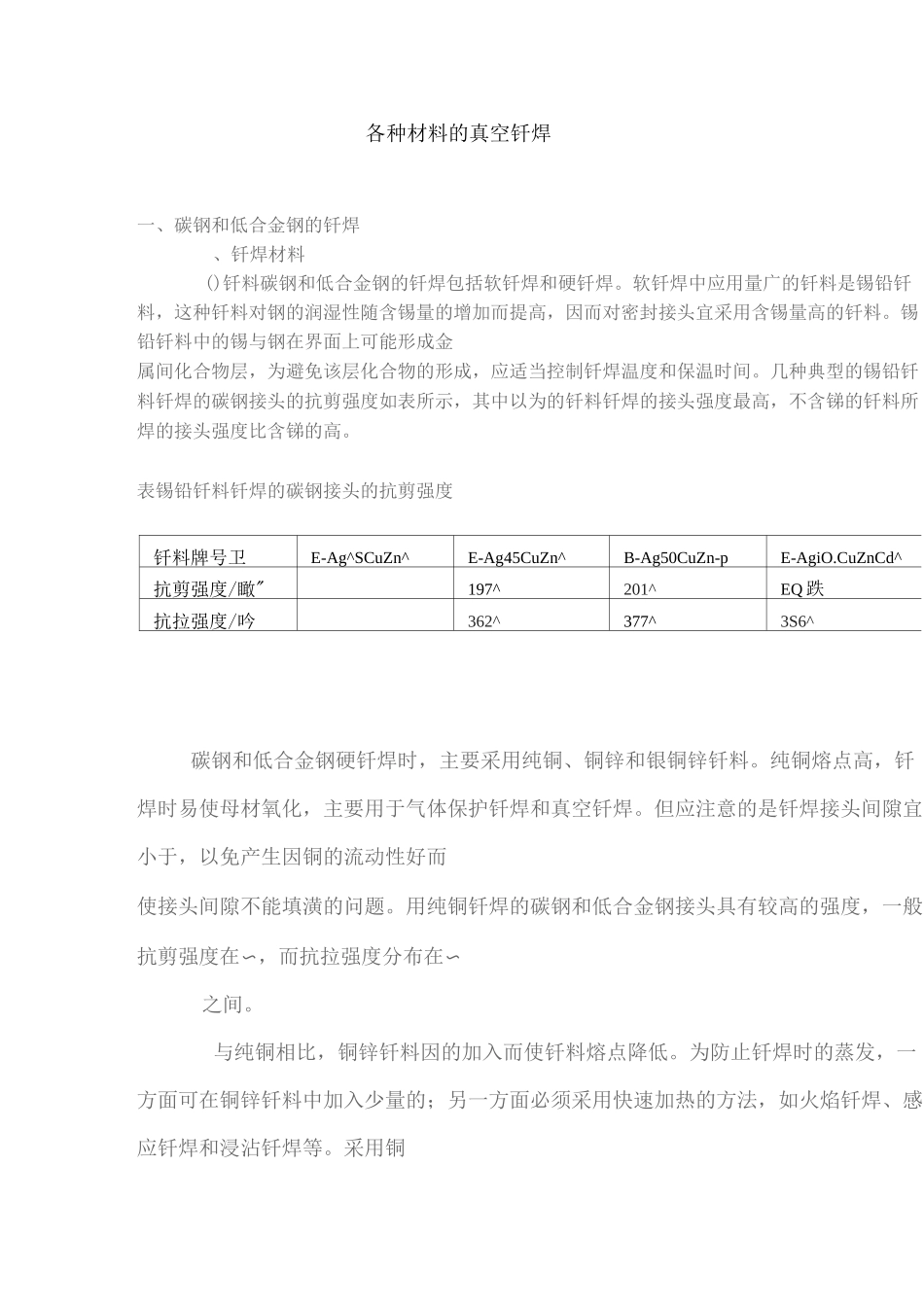

各种材料的真空钎焊VIP免费

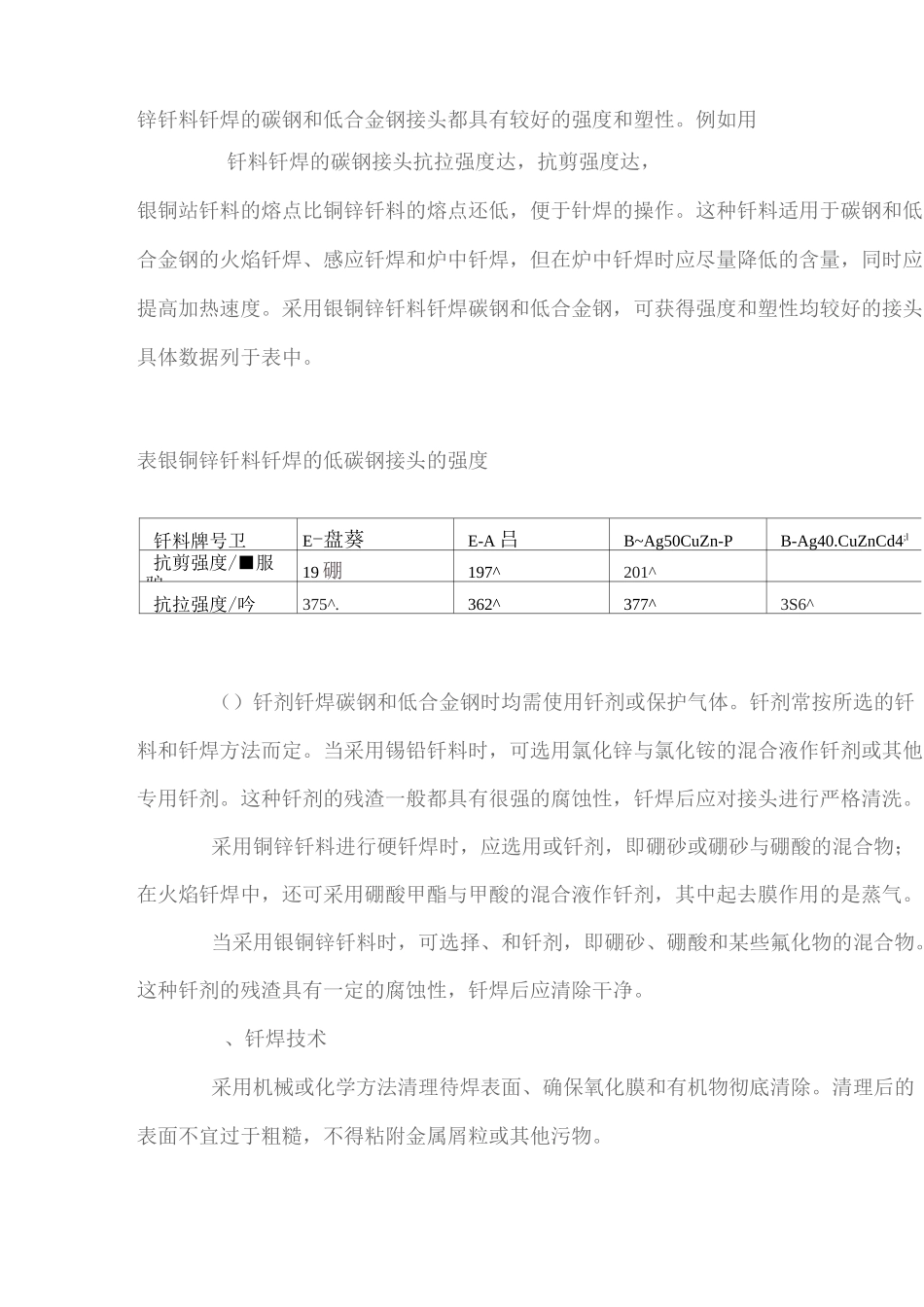

各种材料的真空钎焊一、碳钢和低合金钢的钎焊、钎焊材料()钎料碳钢和低合金钢的钎焊包括软钎焊和硬钎焊。软钎焊中应用量广的钎料是锡铅钎料，这种钎料对钢的润湿性随含锡量的增加而提高，因而对密封接头宜采用含锡量高的钎料。锡铅钎料中的锡与钢在界面上可能形成金属间化合物层，为避免该层化合物的形成，应适当控制钎焊温度和保温时间。几种典型的锡铅钎料钎焊的碳钢接头的抗剪强度如表所示，其中以为的钎料钎焊的接头强度最高，不含锑的钎料所焊的接头强度比含锑的高。表锡铅钎料钎焊的碳钢接头的抗剪强度钎料牌号卫E-Ag^SCuZn^E-Ag45CuZn^B-Ag50CuZn-pE-AgiO.CuZnCd^抗剪强度/瞰"197^201^EQ跌抗拉强度/吟362^377^3S6^碳钢和低合金钢硬钎焊时，主要采用纯铜、铜锌和银铜锌钎料。纯铜熔点高，钎焊时易使母材氧化，主要用于气体保护钎焊和真空钎焊。但应注意的是钎焊接头间隙宜小于，以免产生因铜的流动性好而使接头间隙不能填潢的问题。用纯铜钎焊的碳钢和低合金钢接头具有较高的强度，一般抗剪强度在〜，而抗拉强度分布在〜之间。与纯铜相比，铜锌钎料因的加入而使钎料熔点降低。为防止钎焊时的蒸发，一方面可在铜锌钎料中加入少量的；另一方面必须采用快速加热的方法，如火焰钎焊、感应钎焊和浸沾钎焊等。采用铜锌钎料钎焊的碳钢和低合金钢接头都具有较好的强度和塑性。例如用钎料钎焊的碳钢接头抗拉强度达，抗剪强度达，银铜站钎料的熔点比铜锌钎料的熔点还低，便于针焊的操作。这种钎料适用于碳钢和低合金钢的火焰钎焊、感应钎焊和炉中钎焊，但在炉中钎焊时应尽量降低的含量，同时应提高加热速度。采用银铜锌钎料钎焊碳钢和低合金钢，可获得强度和塑性均较好的接头，具体数据列于表中。表银铜锌钎料钎焊的低碳钢接头的强度钎料牌号卫E-盘葵E-A吕B~Ag50CuZn-PB-Ag40.CuZnCd4;l抗剪强度/■服驴19硼197^201^抗拉强度/吟375^.362^377^3S6^（）钎剂钎焊碳钢和低合金钢时均需使用钎剂或保护气体。钎剂常按所选的钎料和钎焊方法而定。当采用锡铅钎料时，可选用氯化锌与氯化铵的混合液作钎剂或其他专用钎剂。这种钎剂的残渣一般都具有很强的腐蚀性，钎焊后应对接头进行严格清洗。采用铜锌钎料进行硬钎焊时，应选用或钎剂，即硼砂或硼砂与硼酸的混合物；在火焰钎焊中，还可采用硼酸甲酯与甲酸的混合液作钎剂，其中起去膜作用的是蒸气。当采用银铜锌钎料时，可选择、和钎剂，即硼砂、硼酸和某些氟化物的混合物。这种钎剂的残渣具有一定的腐蚀性，钎焊后应清除干净。、钎焊技术采用机械或化学方法清理待焊表面、确保氧化膜和有机物彻底清除。清理后的表面不宜过于粗糙，不得粘附金属屑粒或其他污物。采用各种常见的钎焊方法均可进行碳钢和低合金钢的钎焊。火焰钎焊时，宜用中性或稍带还原性的火焰，操作时应尽量避免火焰直接加热钎料和钎剂，感应钎焊和浸沾钎焊等快速加热方法非常适合于调质钢的钎焊，同时宜选择淬火或低于回火的温度进行钎焊，以防母材发生软化。保护气氛中钎焊低合金高强钢时，不但要求气体的纯度高，而且必须配用气体钎剂才能保证钎料在母材表面上的润湿和铺展。钎剂的残渣可以采取化学或机械的方法来清除。有机钎剂的残渣可用汽油、酒精、丙酮等有机溶剂擦拭或清洗；氯化锌和氯化铵等强腐蚀性钎剂的残渣，应先在水溶液中中和，然后再用热水和冷水清洗；硼酸和硼酸钎剂的残渣不易清除，只能用机械方法或在涨水中长时间浸煮解决。二、工具钢和硬质合金的钎焊、钎焊材料()钎料钎焊工具钢和硬质合金通常采用纯铜、铜锌和银铜钎料。纯铜对各种硬质合金均有良好的润湿性，但需在氢的还原性气氛中钎焊才能得到最佳效果。同时，由于钎焊温度高，接头中的应力较大，导致裂纹倾向增大。采用纯铜钎焊的接头抗剪强度约为，接头塑性也较高，但不适用于高温工作。铜锌钎料是钎焊工具钢和硬质合金最常用的钎料。为提高钎料的润湿性和接头的强度，在钎料中常添加、、等合金元素。例如5中就加有使硬质合金钎焊接头的抗剪强度在室温达到300〜320；在320°C时仍能维持220〜20。在5的基础上加入少量的，可使钎焊接头的抗剪强度达到350,并且具有较高的冲击韧度和疲劳强度，显著提高了刀具...
