128焦耳定律VIP免费

128焦耳定律_第1页
1/22
128焦耳定律_第2页
2/22
128焦耳定律_第3页
3/22

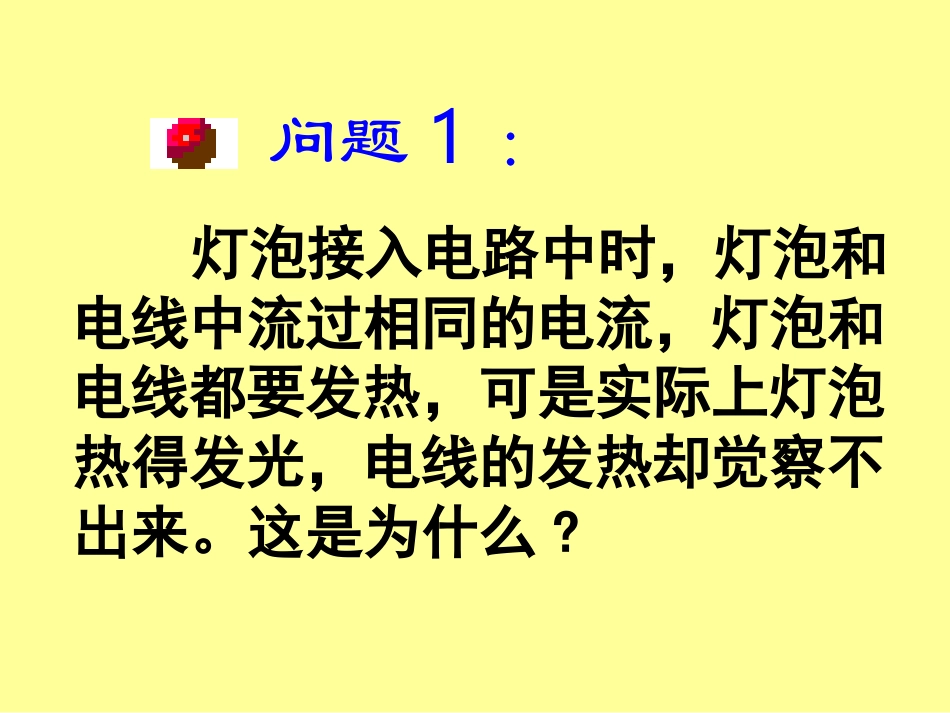

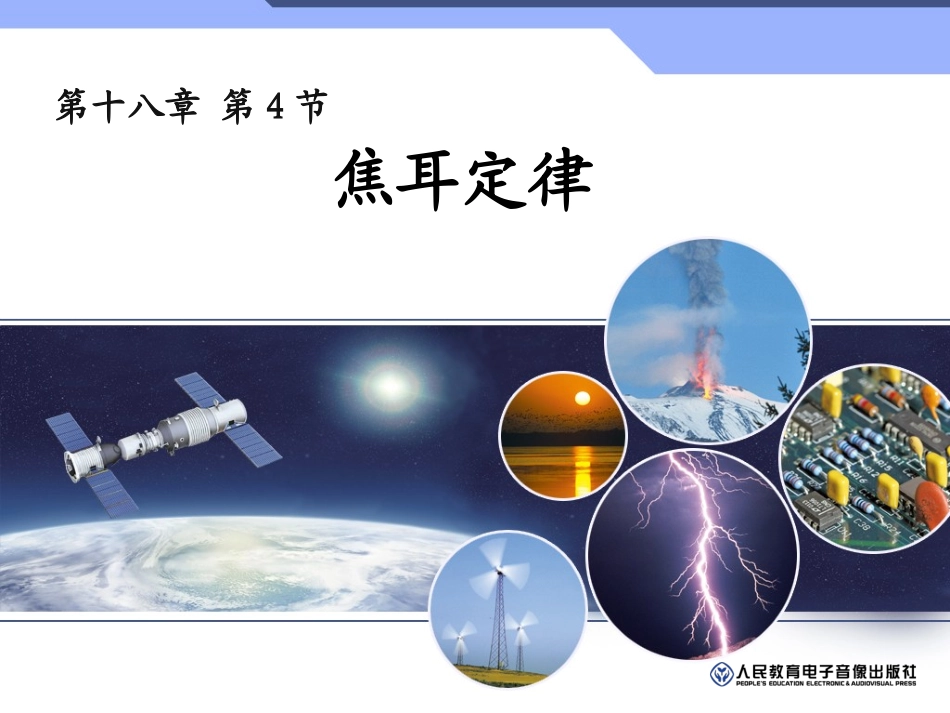

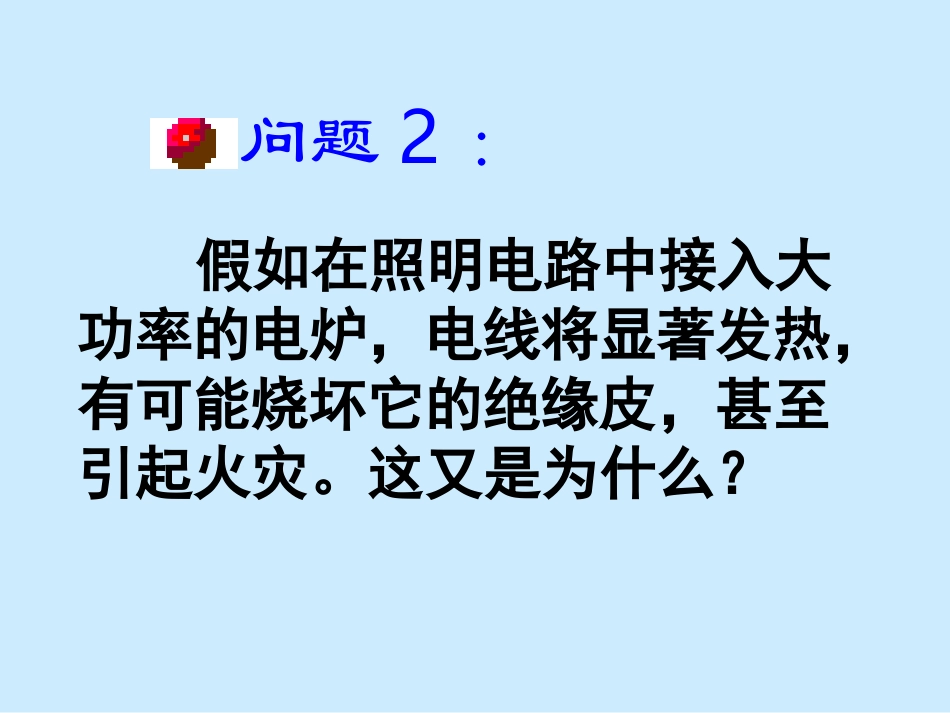

焦耳定律第十八章第4节灯泡接入电路中时,灯泡和电线中流过相同的电流,灯泡和电线都要发热,可是实际上灯泡热得发光,电线的发热却觉察不出来。这是为什么?问题1:问题2:假如在照明电路中接入大功率的电炉,电线将显著发热,有可能烧坏它的绝缘皮,甚至引起火灾。这又是为什么?生活中,许多用电器通电后,都伴有热现象产生。请举例说明。电流通过导体时电能转化成内能,这个现象叫做电流的热效应。一、电流的热效应一、电流的热效应电炉丝和导线通过电流相同,为什么电炉丝热得发红,而导线却几乎不发热?电流通过导体时产生热的多少跟什么因素有关?想想议议电流通过导体时产生热的多少与什么因素有关?演示实验实验装置实验1:研究电热与电阻关系R1=5ΩR2=10ΩA在电流相同、通电时间相同的情况下,电阻越大,这个电阻产生的热量越多。实验2:研究电热与电流关系I=2I1IAR=5ΩR=5ΩR=5ΩI1在电阻相同、通电时间相同的情况下,通过一个电阻的电流越大,这个电阻产生的热量越多。观察实验焦耳(JamesPrescottJoule,1818—1889),英国物理学家。用近40年的时间做了400多次实验,研究热和功的关系。通过大量的实验,于1840年最先精确地确定了电流产生的热量与电流、电阻和通电时间的关系。焦耳1.内容:电流通过导体产生的热量跟电流的二次方成正比,跟导体的电阻成正比,跟通电时间成正比。2.公式:Q=I2Rt3.单位:焦耳(J)二、焦耳定律二、焦耳定律1.当电流通过导体时,如果电能全部转化为内能,而没有同时转化成其他形式的能量,那么电流产生的热量Q就等于消耗的电能W,即Q=W=UIt=I2Rt如:电暖器,电饭锅,电炉子等。2.当电扇工作时,消耗的电能主要转化为电机的机械能:W>Q热三、电能和电热关系三、电能和电热关系电能内能+机械能Q=I2Rt=(0.6A)2×60×300s=6480J一根60Ω的电阻丝接在36V的电源两端,在5min内共产生多少热量?答:在5min内共产生6480J热量。解:例题I===0.6AUR36V60Ω问题1.课文前面“?”中为什么“觉察不出和灯相连的电线发热”?分析:因为电线和灯串联,通过它们的电流是一样大,又因为灯的电阻比电线的大得多,所以根据焦耳定律Q=I2Rt可知,在相同时间内电流通过灯产生的热量比通过电线产生的热量大得多。因此,灯泡热量发光,而电线却感觉不到热。问题2.课文前面“?”中的和电炉相连的电线为什么显著发热?分析:照明电路的电压是一定的,由P=UI可知,电路中接入大功率电炉时,通过的电流大,在电线的电阻相同的情况下,跟电炉相连的电线中通过的电流比跟灯泡相连的电线中通过的电流大得多。所以根据焦耳定律Q=I2Rt可知,在相同的时间内,电流通过跟电炉相连的电线产生的热量比通过跟灯泡相连的电线产生的热量大得多。因此跟电炉相连的电线显著发热,有可能烧坏它的绝缘皮,甚至引起火灾。额定电压相同的灯泡,额定功率越大,电阻越小,正常工作时单位时间内产生的热量越多。可是按照焦耳定律,电阻越大,单位时间内产生的热量越多。二者似乎有矛盾,这是怎么回事?想想议议答:前者说电阻越小,正常工作时单位时间内产生的热量越多,前提条件是电压相同;而后者说,电阻越大,单位时间内产生的热量越多,前提条件是电流相同,两者并不矛盾。所以我们在应用公式时应该特别注意条件。1.电热的利用利用电热孵化器孵小鸡用来加热电热器的优点:清洁卫生,没有环境污染,热效率高,还可以方便地控制和调节温度。四、电热的利用和防止四、电热的利用和防止很多情况下我们并不希望用电器的温度过高。如:电视机的后盖有很多孔,为了通风散热;电脑运行时要用微型风扇及时散热等等。2.电热的危害课堂小结焦耳定律的实验和内容电热的利用和危害再见谢谢大家
