智能温度控制系统设计VIP专享VIP免费

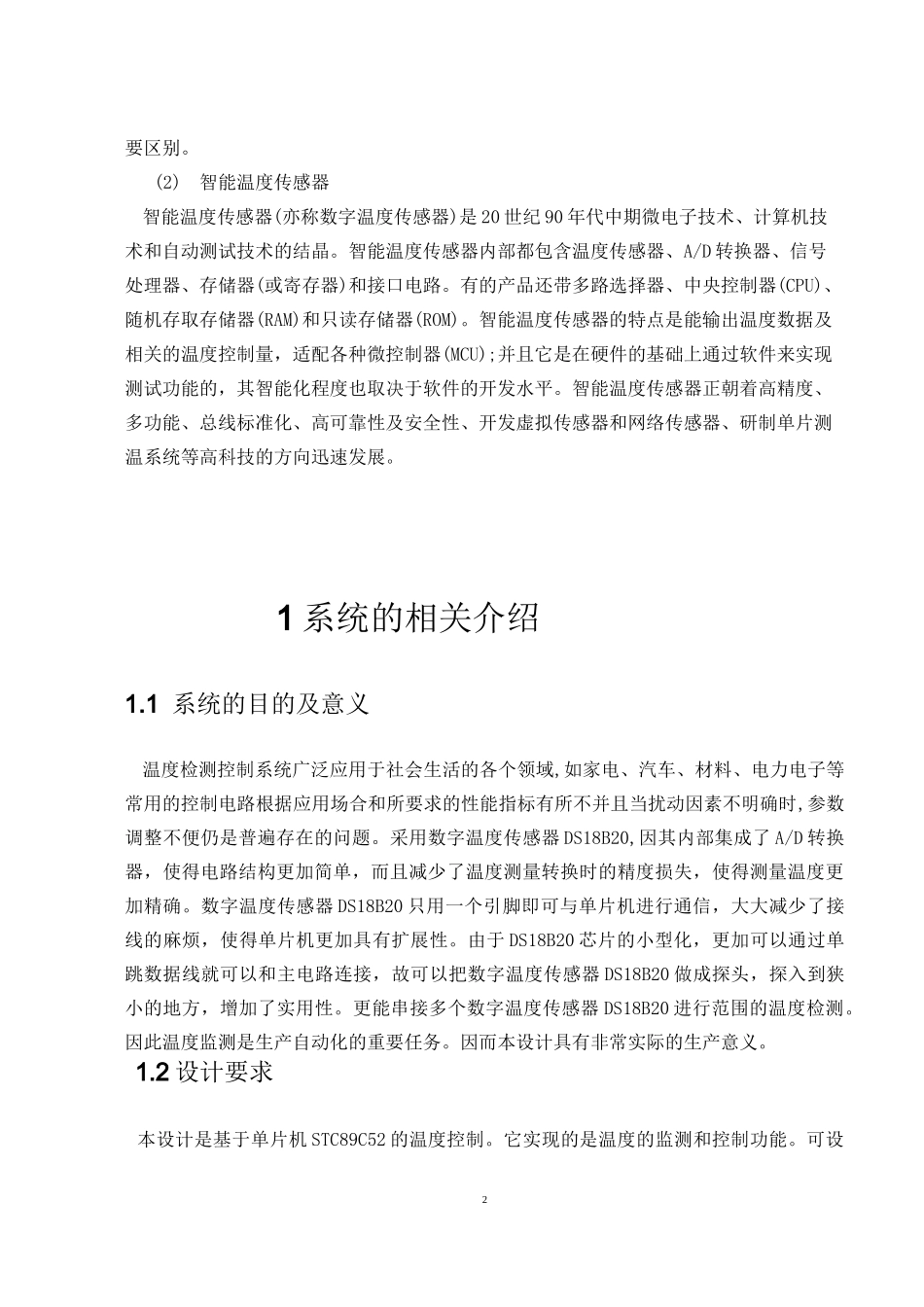

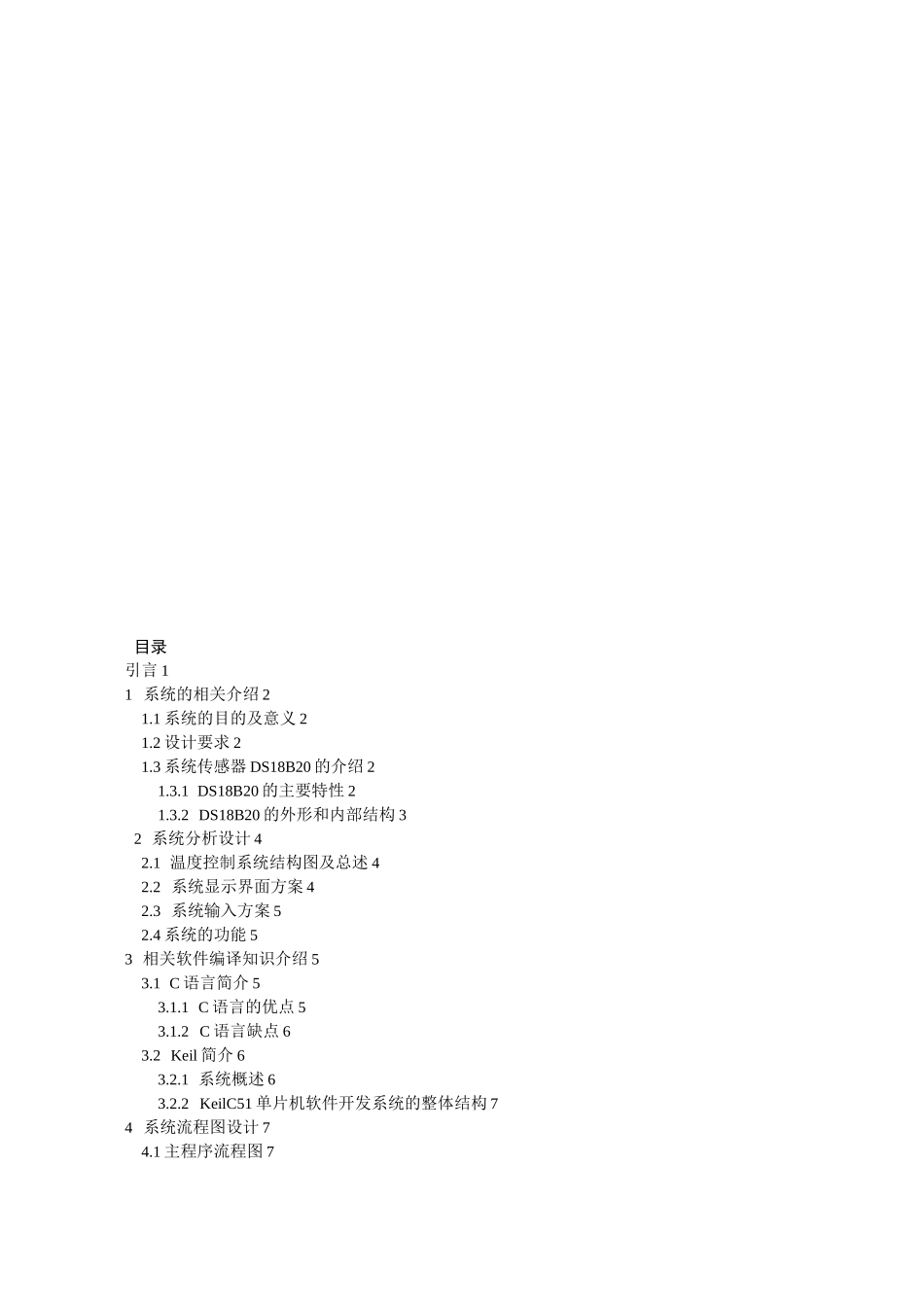

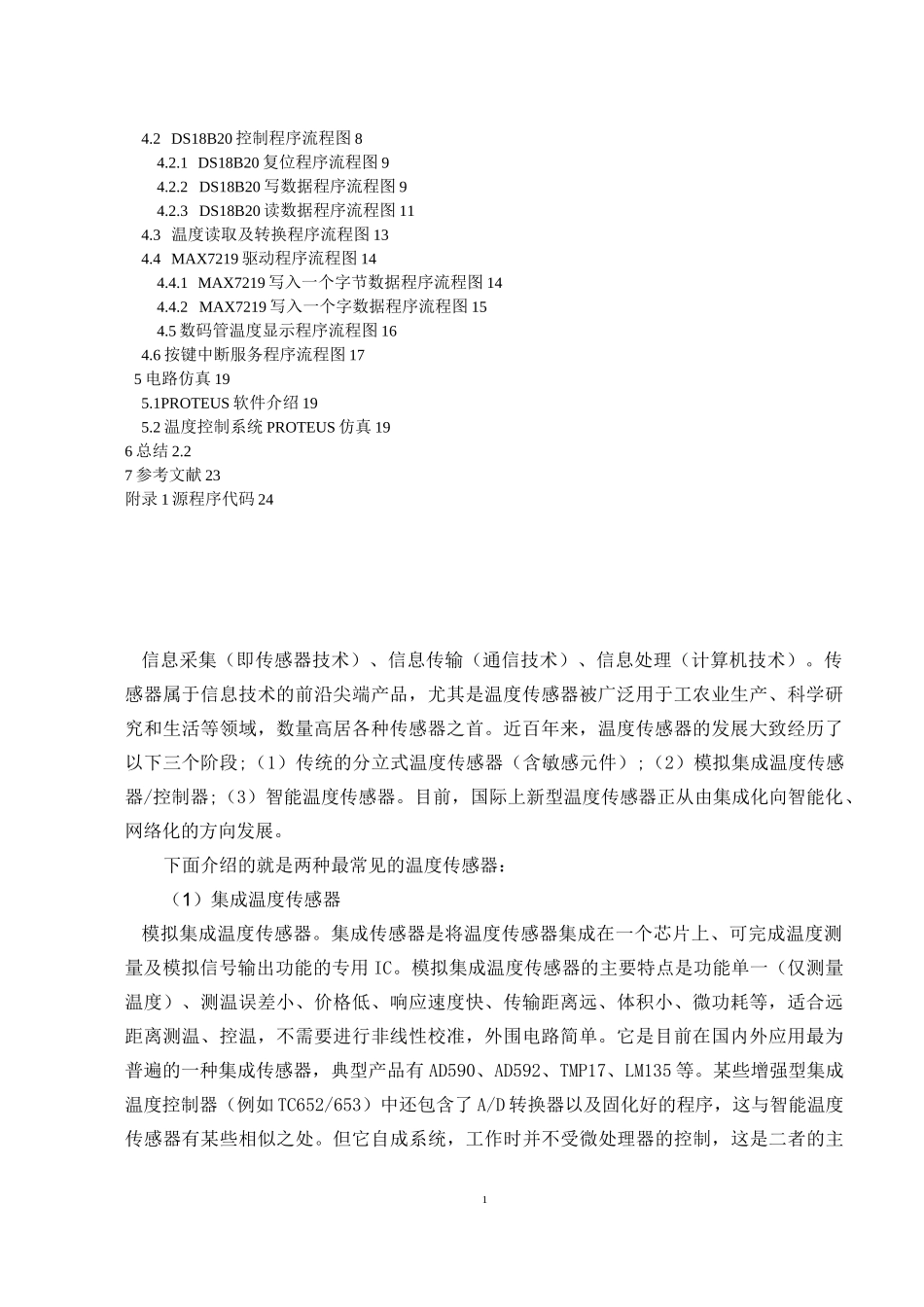

目录引言11系统的相关介绍21.1系统的目的及意义21.2设计要求21.3系统传感器DS18B20的介绍21.3.1DS18B20的主要特性21.3.2DS18B20的外形和内部结构32系统分析设计42.1温度控制系统结构图及总述42.2系统显示界面方案42.3系统输入方案52.4系统的功能53相关软件编译知识介绍53.1C语言简介53.1.1C语言的优点53.1.2C语言缺点63.2Keil简介63.2.1系统概述63.2.2KeilC51单片机软件开发系统的整体结构74系统流程图设计74.1主程序流程图714.2DS18B20控制程序流程图84.2.1DS18B20复位程序流程图94.2.2DS18B20写数据程序流程图94.2.3DS18B20读数据程序流程图114.3温度读取及转换程序流程图134.4MAX7219驱动程序流程图144.4.1MAX7219写入一个字节数据程序流程图144.4.2MAX7219写入一个字数据程序流程图154.5数码管温度显示程序流程图164.6按键中断服务程序流程图175电路仿真195.1PROTEUS软件介绍195.2温度控制系统PROTEUS仿真196总结2.27参考文献23附录1源程序代码24信息采集（即传感器技术）、信息传输（通信技术）、信息处理（计算机技术）。传感器属于信息技术的前沿尖端产品，尤其是温度传感器被广泛用于工农业生产、科学研究和生活等领域，数量高居各种传感器之首。近百年来，温度传感器的发展大致经历了以下三个阶段;（1）传统的分立式温度传感器（含敏感元件）;（2）模拟集成温度传感器/控制器;（3）智能温度传感器。目前，国际上新型温度传感器正从由集成化向智能化、网络化的方向发展。下面介绍的就是两种最常见的温度传感器：（1）集成温度传感器模拟集成温度传感器。集成传感器是将温度传感器集成在一个芯片上、可完成温度测量及模拟信号输出功能的专用IC。模拟集成温度传感器的主要特点是功能单一（仅测量温度）、测温误差小、价格低、响应速度快、传输距离远、体积小、微功耗等，适合远距离测温、控温，不需要进行非线性校准，外围电路简单。它是目前在国内外应用最为普遍的一种集成传感器，典型产品有AD590、AD592、TMP17、LM135等。某些增强型集成温度控制器（例如TC652/653）中还包含了A/D转换器以及固化好的程序，这与智能温度传感器有某些相似之处。但它自成系统，工作时并不受微处理器的控制，这是二者的主2要区别。(2)智能温度传感器智能温度传感器(亦称数字温度传感器)是20世纪90年代中期微电子技术、计算机技术和自动测试技术的结晶。智能温度传感器内部都包含温度传感器、A/D转换器、信号处理器、存储器(或寄存器)和接口电路。有的产品还带多路选择器、中央控制器(CPU)、随机存取存储器(RAM)和只读存储器(ROM)。智能温度传感器的特点是能输出温度数据及相关的温度控制量，适配各种微控制器(MCU);并且它是在硬件的基础上通过软件来实现测试功能的，其智能化程度也取决于软件的开发水平。智能温度传感器正朝着高精度、多功能、总线标准化、高可靠性及安全性、开发虚拟传感器和网络传感器、研制单片测温系统等高科技的方向迅速发展。1系统的相关介绍1.1系统的目的及意义温度检测控制系统广泛应用于社会生活的各个领域,如家电、汽车、材料、电力电子等常用的控制电路根据应用场合和所要求的性能指标有所不并且当扰动因素不明确时,参数调整不便仍是普遍存在的问题。采用数字温度传感器DS18B20,因其内部集成了A/D转换器，使得电路结构更加简单，而且减少了温度测量转换时的精度损失，使得测量温度更加精确。数字温度传感器DS18B20只用一个引脚即可与单片机进行通信，大大减少了接线的麻烦，使得单片机更加具有扩展性。由于DS18B20芯片的小型化，更加可以通过单跳数据线就可以和主电路连接，故可以把数字温度传感器DS18B20做成探头，探入到狭小的地方，增加了实用性。更能串接多个数字温度传感器DS18B20进行范围的温度检测。因此温度监测是生产自动化的重要任务。因而本设计具有非常实际的生产意义。1.2设计要求本设计是基于单片机STC89C52的温度控制。它实现的是温度的监测和控制功能。可设3置报警温度。本设计用DS18B20传感器来检测温度，LED用于显示。MAX7219用来驱动数码显示。设计先通过keil和proteus来联合仿真，然后焊接实物。具体设计要求如下：(1)使用STC89C52控制器和DS...
