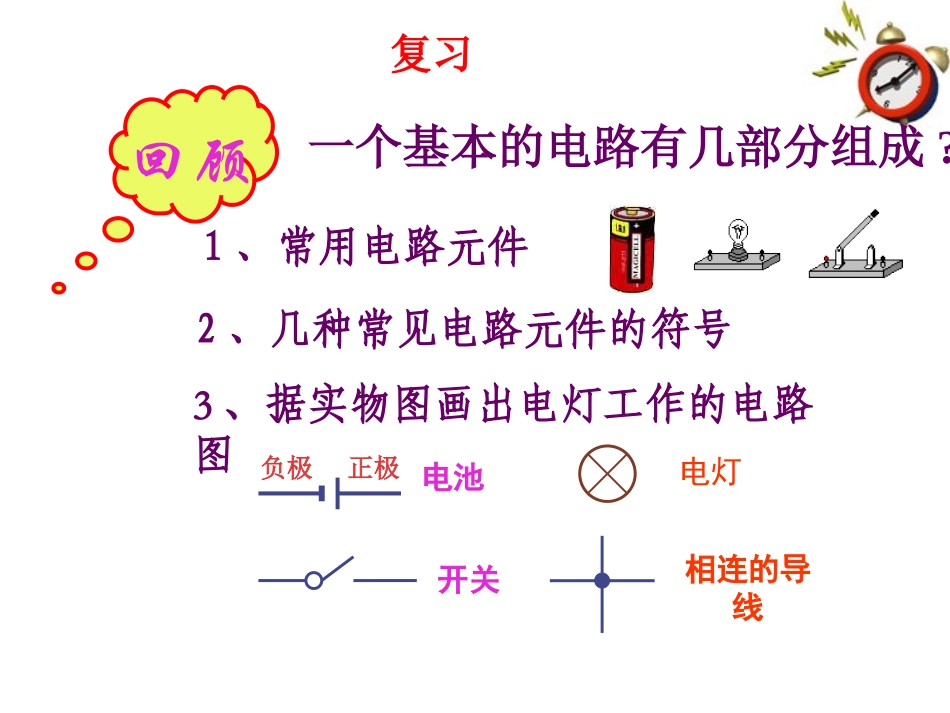

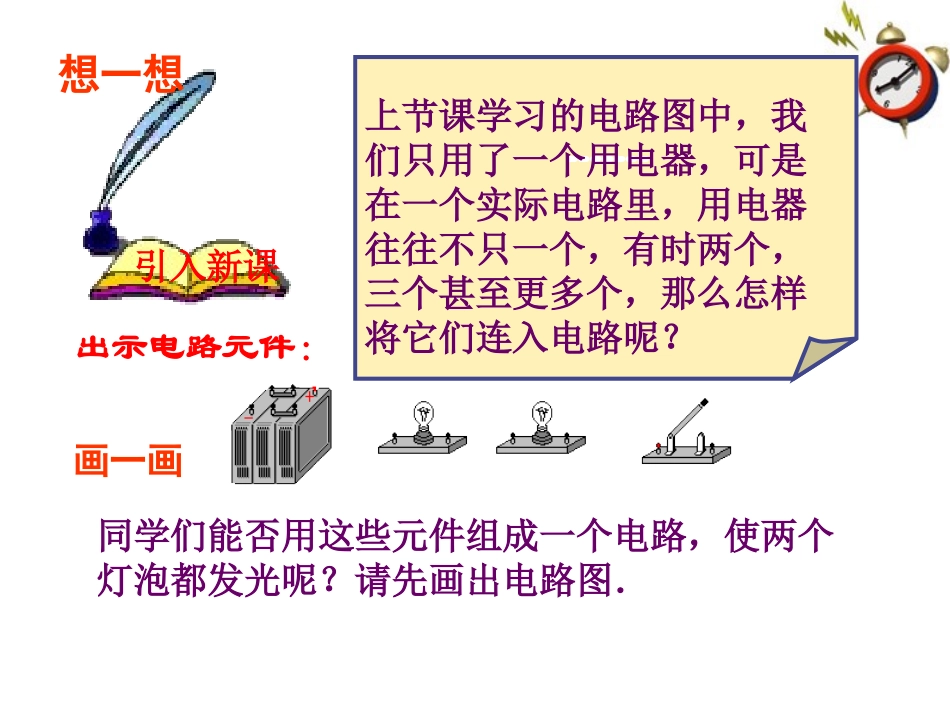

第五章电流和电路一个基本的电路有几部分组成?1、常用电路元件2、几种常见电路元件的符号回顾电池电灯负极正极开关复习相连的导线3、据实物图画出电灯工作的电路图同学们能否用这些元件组成一个电路,使两个灯泡都发光呢?请先画出电路图.引入新课出示电路元件:上节课学习的电路图中,我们只用了一个用电器,可是在一个实际电路里,用电器往往不只一个,有时两个,三个甚至更多个,那么怎样将它们连入电路呢?想一想画一画这也就是我们今天要学习的串联电路和并联电路.那么,哪一个是并联电路,哪一个又是串联电路呢?两种画法头、尾:电流流进的即为头,流出即为尾。头尾相连,逐个顺次连接头头相连,并列连接在两点之间L1L2L1L2头尾头尾头尾头尾设计电路图连接特点串联电路并联电路串联的定义如左图,把两只小灯泡首尾相连,然后接在电路里,我们说这两个灯泡是串联的.实验演示:串联电路图特点:在串联电路中,电流从电源的正极出发,依次经过开关、灯泡,最后接到电源的负极。只有一条通路。实物图:电路图:SL1L2如左图:两个小灯泡的两端分别连在一起,然后接到电路里,我们说这两个灯泡是并联的。并联的定义实验演示:BA并联电路图实物图:电路图:在并联电路中,电流有两条(或多条)路径。BA干路和支路用一个开关同时控制两个灯泡,有两种连接方法。??小结做一做:实验探究:串联电路特点(小组活动)•开关的位置发生改变了,开关的控制作用改变了吗?•用电器工作相互干扰吗?1在串联电路中,只要一处断开,整个电路就不通了。开关的作用和位置无关2在串联电路中,用电器工作互相干扰观察实物图的连接方法做一做:实验探究:并联电路特点(小组活动)开关的位置发生改变了,开关的控制作用改变了吗?用电器工作相互干扰吗?并联电路特点某一条支路断开时,其他支路上的用电器照常工作。用电器工作互不影响干路上的开关可以控制所有用电器,而支路上的开关只能控所在支路上的用电器。串联电路并联电路电路图概念电流路径特点用电器之间的关系特点开关位置特点本课小结:串联电路和并联电路只有一条路径有两条或两条以上的路径互相影响,不能独立工作互不影响,能够独立工作把各元件首尾连接起来的电路把各元件并列地连接起来的电路开关控制整个电路,与位置无关干路开关控制整个电路,支路开关只控制这一条支路BA生活中的电路装饰用的小彩灯装点高大建筑物的灯泡家庭中的电灯、电视机等教室里的日光灯路口交通指示灯是串联的还是并联的?街道的路灯同时亮同时灭,是串联还是并联的?说一说例1我们家里一般都有很多的电器,电灯、电冰箱、电风扇、电视机等等。请根据今天所学的知识判断家里的这些用电器是串联的还是并联的?答:是并联的。因为各用电器能够独立工作,互不影响。例2电冰箱内的电动机M和灯泡L是串联的还是并联的?答:是并联的。因为电流的路径有两条,而且电动机M和灯泡L互不影响,能够独立工作。图为电冰箱内的电路图,其中M是电动机,L是照明灯泡。ML探究:节日小彩灯的连接方法思考题一:路灯总是同时亮同时熄灭,它们是如何连接的?L2L1L1L2L2L1思考题二:请判断L1和L2是如何连接的。图一图三图二1.如果电路中有两个用电器,下列说法中正确的是:[]A.闭合开关S后,灯同时亮的一定是串联.B.闭合开关S后,灯同时亮的一定是并联.C.闭合开关S后,灯同时亮的可能是并联,也可能是串联.D.条件不足,无法判定.C如下图电路中,开关闭合后,两盏电灯都可以发光的电路是()ABCDC如下图所示的电路叫电路,图中开关S1用来控制,开关S2用来控制,而开关S接在路中,它可以同时制.说出电路中的电流方向.(开关都闭合后).并联L1L2干L1、L2S1S2L1作业一位护士要求照看三个病人。每位病人呼叫要求护士要及时知道。请你为值班的护士设计一个电路。器材有三只不同颜色的灯,3只开关,一只电铃,导线若干,请画出电路图
