《第一节-家用电器》同步练习3VIP专享VIP免费

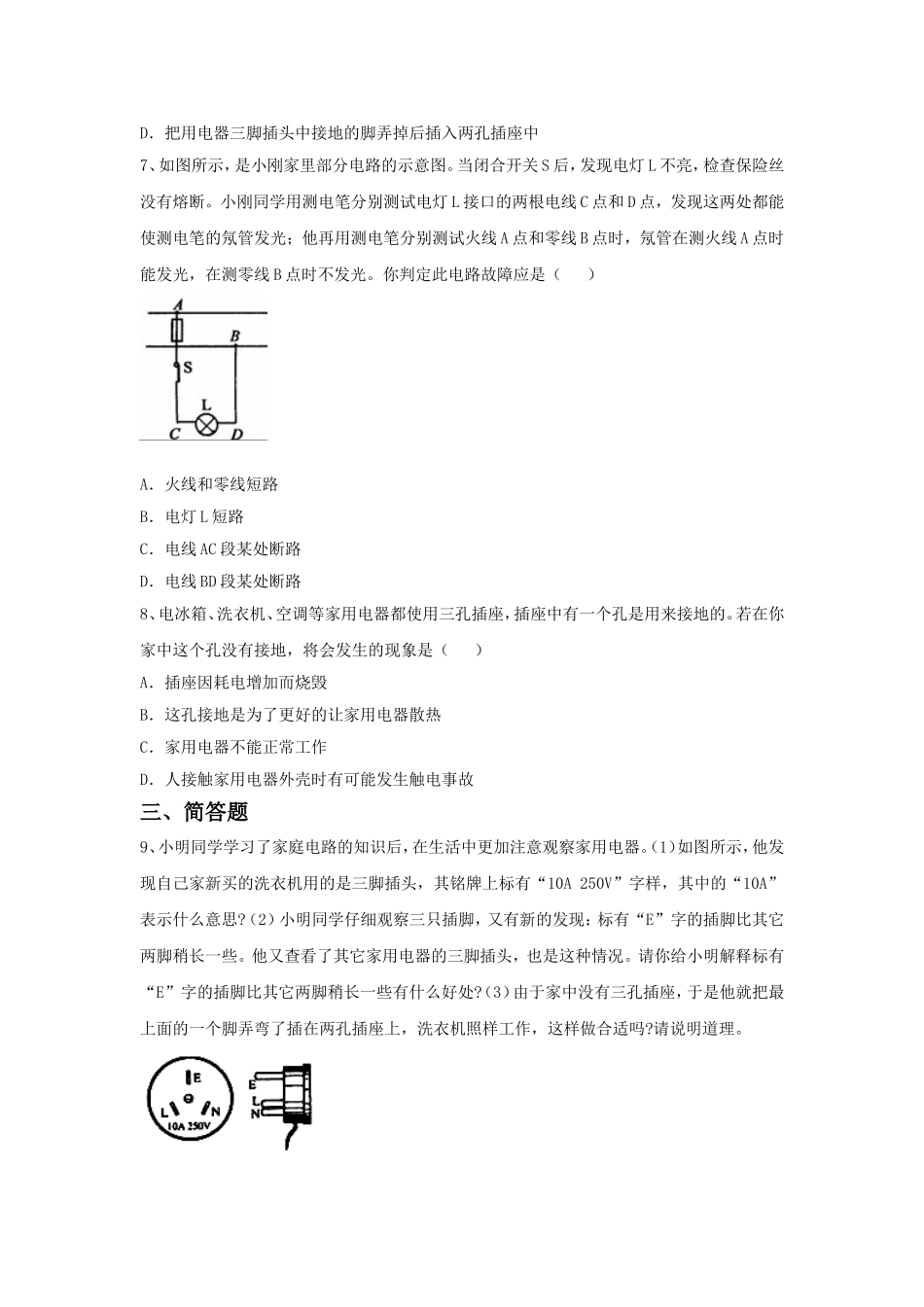

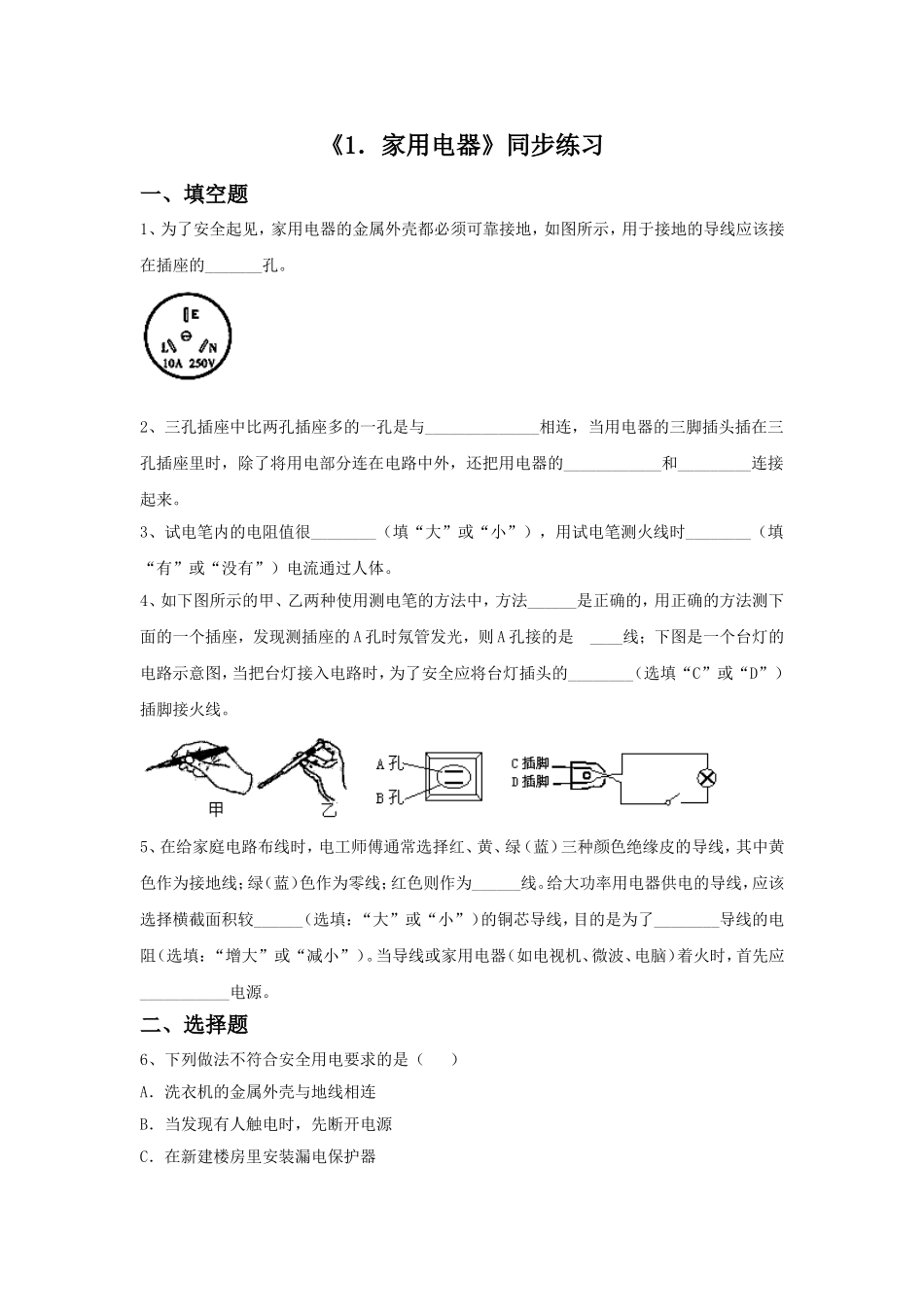

《1．家用电器》同步练习一、填空题1、为了安全起见，家用电器的金属外壳都必须可靠接地，如图所示，用于接地的导线应该接在插座的_______孔。2、三孔插座中比两孔插座多的一孔是与______________相连，当用电器的三脚插头插在三孔插座里时，除了将用电部分连在电路中外，还把用电器的____________和_________连接起来。3、试电笔内的电阻值很________（填“大”或“小”），用试电笔测火线时________（填“有”或“没有”）电流通过人体。4、如下图所示的甲、乙两种使用测电笔的方法中，方法______是正确的，用正确的方法测下面的一个插座，发现测插座的A孔时氖管发光，则A孔接的是____线；下图是一个台灯的电路示意图，当把台灯接入电路时，为了安全应将台灯插头的________（选填“C”或“D”）插脚接火线。5、在给家庭电路布线时，电工师傅通常选择红、黄、绿（蓝）三种颜色绝缘皮的导线，其中黄色作为接地线；绿（蓝）色作为零线；红色则作为______线。给大功率用电器供电的导线，应该选择横截面积较______（选填：“大”或“小”）的铜芯导线，目的是为了________导线的电阻（选填：“增大”或“减小”）。当导线或家用电器（如电视机、微波、电脑）着火时，首先应___________电源。二、选择题6、下列做法不符合安全用电要求的是（）A．洗衣机的金属外壳与地线相连B．当发现有人触电时，先断开电源C．在新建楼房里安装漏电保护器D．把用电器三脚插头中接地的脚弄掉后插入两孔插座中7、如图所示，是小刚家里部分电路的示意图。当闭合开关S后，发现电灯L不亮，检查保险丝没有熔断。小刚同学用测电笔分别测试电灯L接口的两根电线C点和D点，发现这两处都能使测电笔的氖管发光；他再用测电笔分别测试火线A点和零线B点时，氖管在测火线A点时能发光，在测零线B点时不发光。你判定此电路故障应是（）A．火线和零线短路B．电灯L短路C．电线AC段某处断路D．电线BD段某处断路8、电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的。若在你家中这个孔没有接地，将会发生的现象是（）A．插座因耗电增加而烧毁B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作D．人接触家用电器外壳时有可能发生触电事故三、简答题9、小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器。（1）如图所示，他发现自己家新买的洗衣机用的是三脚插头，其铭牌上标有“10A250V”字样，其中的“10A”表示什么意思?（2）小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其它两脚稍长一些。他又查看了其它家用电器的三脚插头，也是这种情况。请你给小明解释标有“E”字的插脚比其它两脚稍长一些有什么好处?（3）由于家中没有三孔插座，于是他就把最上面的一个脚弄弯了插在两孔插座上，洗衣机照样工作，这样做合适吗?请说明道理。10、小明学习了家庭电路的知识后，回家安装了一盏白炽灯，安装完成后闭合开关，发现灯泡不亮。这时他用测电笔检测白炽灯灯座中的两个接线柱，发现测电笔的氖管都发光，他又用测电笔检测家中插座接零线和接火线的两孔中的铜片，发现测电笔的氖管也都发光。请你给他解释这是什么原因。参考答案一、填空题1、E2、大地、外壳、大地3、大有4、乙火D；5、火大减小切断二、选择题6、D7、D8、D三、简答题9、（1）“10A”表示允许通过的最大电流（2）它比其它两脚稍长一些，插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电。（3）解：这样做不合适。洗衣机使用三脚插头，上端的一脚和金属外壳相连，插入插座时，金属外壳接地，当洗衣机漏电时，人被接地导线短路，即使接触了漏电的洗衣机也不会发生触电事故。10、进户线处零线断了，造成家中零线通过白炽灯灯泡的灯丝与火线接通。
