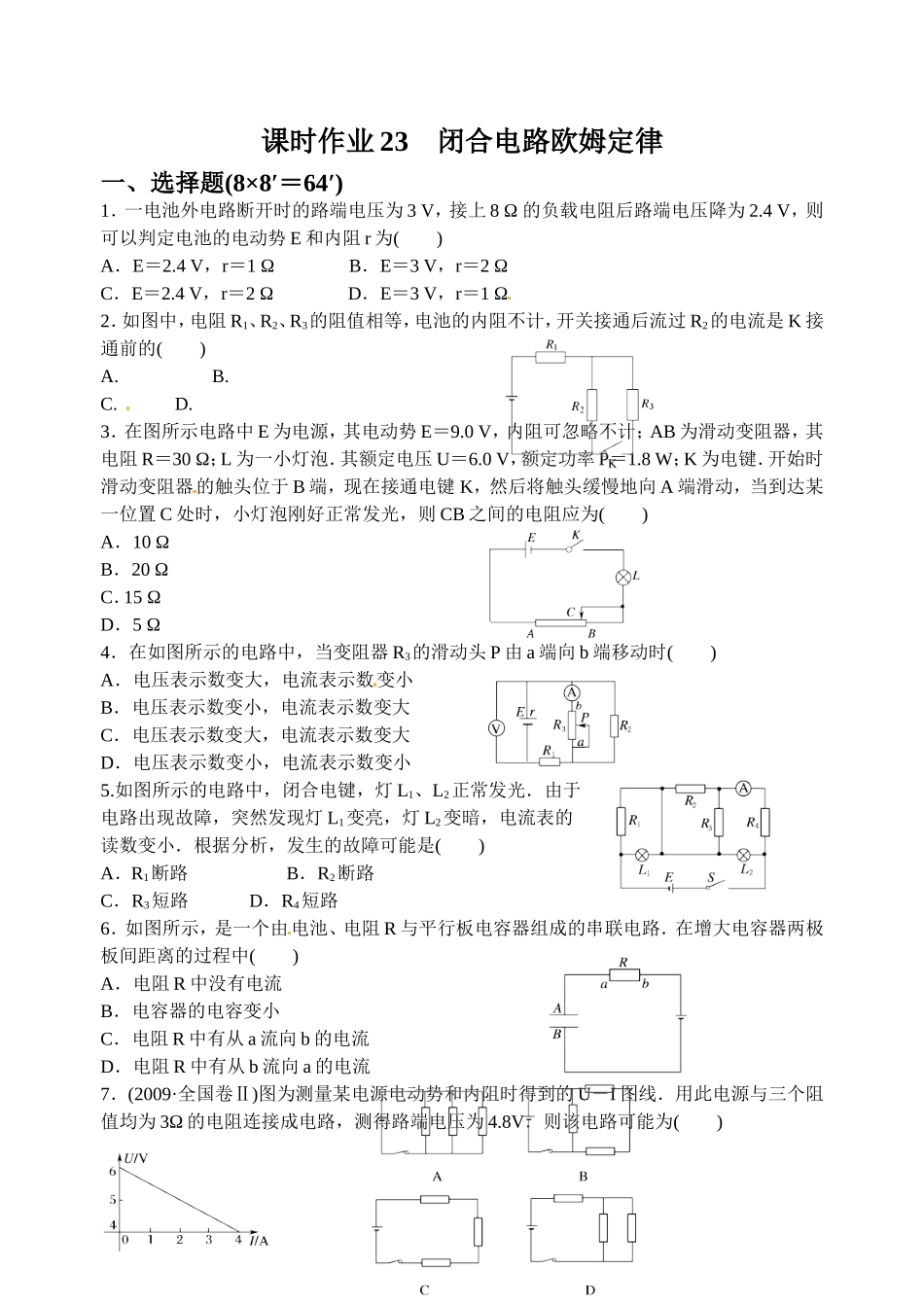

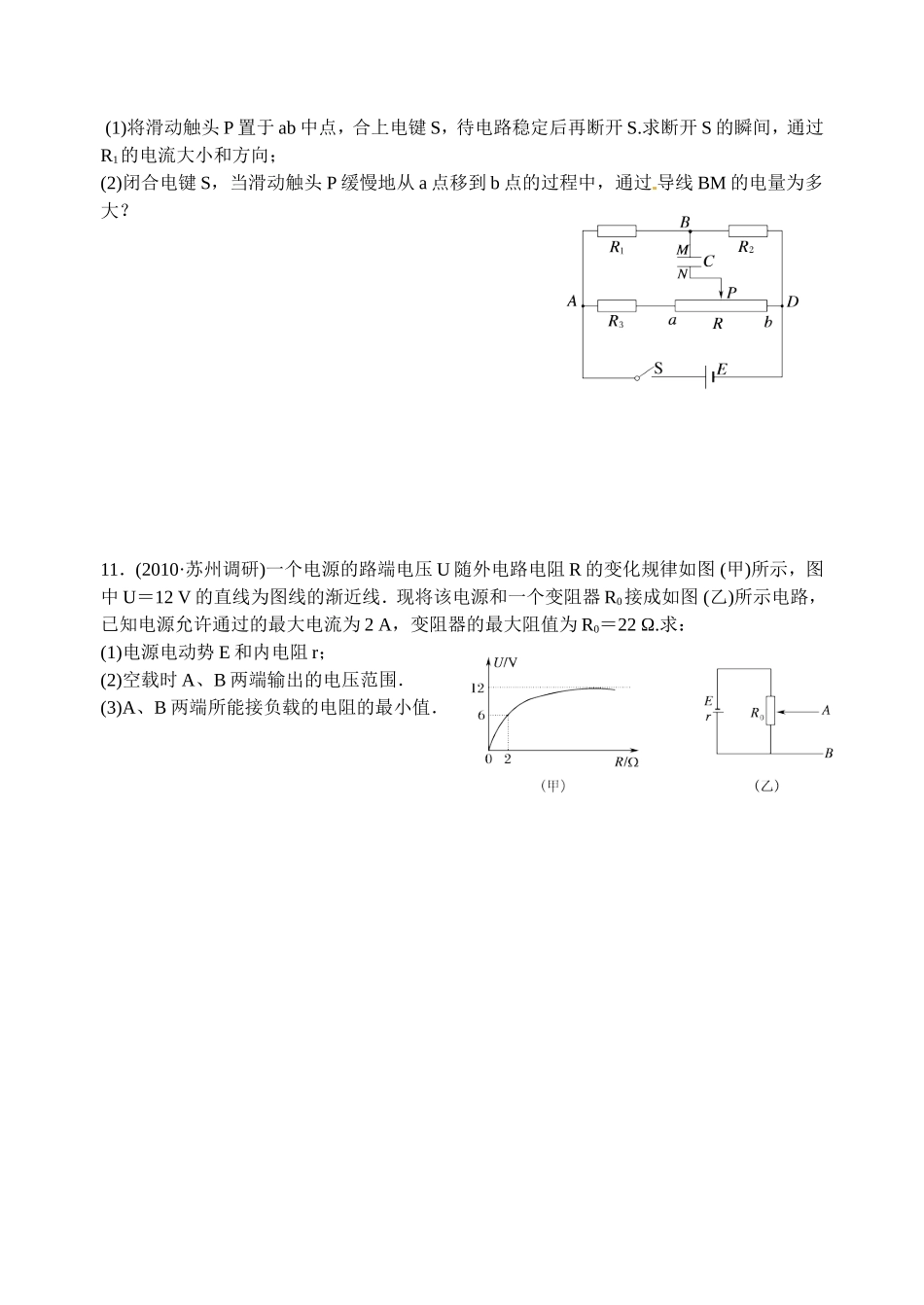

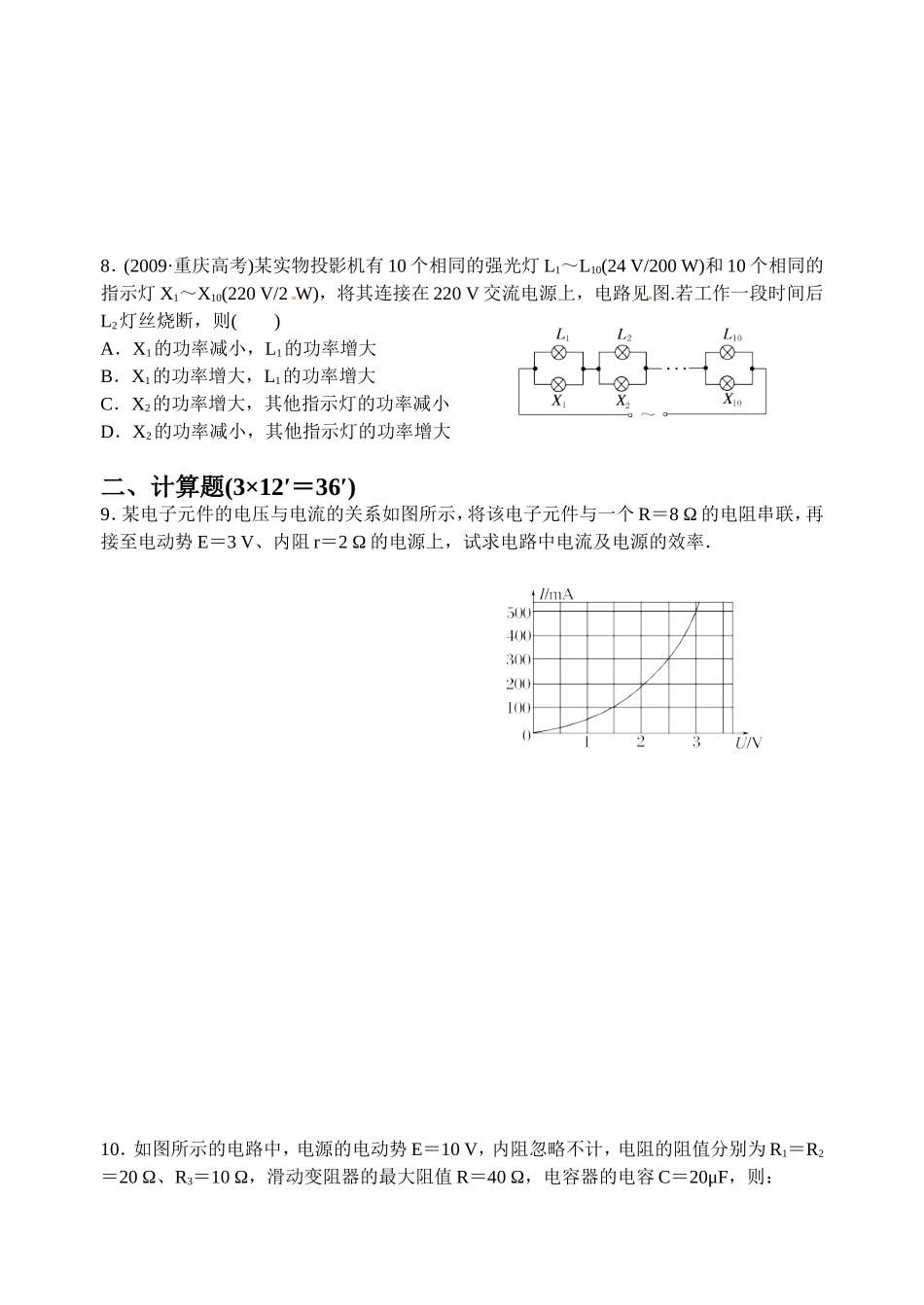

课时作业23闭合电路欧姆定律一、选择题(8×8′=64′)1.一电池外电路断开时的路端电压为3V,接上8Ω的负载电阻后路端电压降为2.4V,则可以判定电池的电动势E和内阻r为()A.E=2.4V,r=1ΩB.E=3V,r=2ΩC.E=2.4V,r=2ΩD.E=3V,r=1Ω2.如图中,电阻R1、R2、R3的阻值相等,电池的内阻不计,开关接通后流过R2的电流是K接通前的()A.B.C.D.3.在图所示电路中E为电源,其电动势E=9.0V,内阻可忽略不计;AB为滑动变阻器,其电阻R=30Ω;L为一小灯泡.其额定电压U=6.0V,额定功率P=1.8W;K为电键.开始时滑动变阻器的触头位于B端,现在接通电键K,然后将触头缓慢地向A端滑动,当到达某一位置C处时,小灯泡刚好正常发光,则CB之间的电阻应为()A.10ΩB.20ΩC.15ΩD.5Ω4.在如图所示的电路中,当变阻器R3的滑动头P由a端向b端移动时()A.电压表示数变大,电流表示数变小B.电压表示数变小,电流表示数变大C.电压表示数变大,电流表示数变大D.电压表示数变小,电流表示数变小5.如图所示的电路中,闭合电键,灯L1、L2正常发光.由于电路出现故障,突然发现灯L1变亮,灯L2变暗,电流表的读数变小.根据分析,发生的故障可能是()A.R1断路B.R2断路C.R3短路D.R4短路6.如图所示,是一个由电池、电阻R与平行板电容器组成的串联电路.在增大电容器两极板间距离的过程中()A.电阻R中没有电流B.电容器的电容变小C.电阻R中有从a流向b的电流D.电阻R中有从b流向a的电流7.(2009·全国卷Ⅱ)图为测量某电源电动势和内阻时得到的U-I图线.用此电源与三个阻值均为3Ω的电阻连接成电路,测得路端电压为4.8V.则该电路可能为()8.(2009·重庆高考)某实物投影机有10个相同的强光灯L1~L10(24V/200W)和10个相同的指示灯X1~X10(220V/2W),将其连接在220V交流电源上,电路见图.若工作一段时间后L2灯丝烧断,则()A.X1的功率减小,L1的功率增大B.X1的功率增大,L1的功率增大C.X2的功率增大,其他指示灯的功率减小D.X2的功率减小,其他指示灯的功率增大二、计算题(3×12′=36′)9.某电子元件的电压与电流的关系如图所示,将该电子元件与一个R=8Ω的电阻串联,再接至电动势E=3V、内阻r=2Ω的电源上,试求电路中电流及电源的效率.10.如图所示的电路中,电源的电动势E=10V,内阻忽略不计,电阻的阻值分别为R1=R2=20Ω、R3=10Ω,滑动变阻器的最大阻值R=40Ω,电容器的电容C=20μF,则:(1)将滑动触头P置于ab中点,合上电键S,待电路稳定后再断开S.求断开S的瞬间,通过R1的电流大小和方向;(2)闭合电键S,当滑动触头P缓慢地从a点移到b点的过程中,通过导线BM的电量为多大?11.(2010·苏州调研)一个电源的路端电压U随外电路电阻R的变化规律如图(甲)所示,图中U=12V的直线为图线的渐近线.现将该电源和一个变阻器R0接成如图(乙)所示电路,已知电源允许通过的最大电流为2A,变阻器的最大阻值为R0=22Ω.求:(1)电源电动势E和内电阻r;(2)空载时A、B两端输出的电压范围.(3)A、B两端所能接负载的电阻的最小值.
