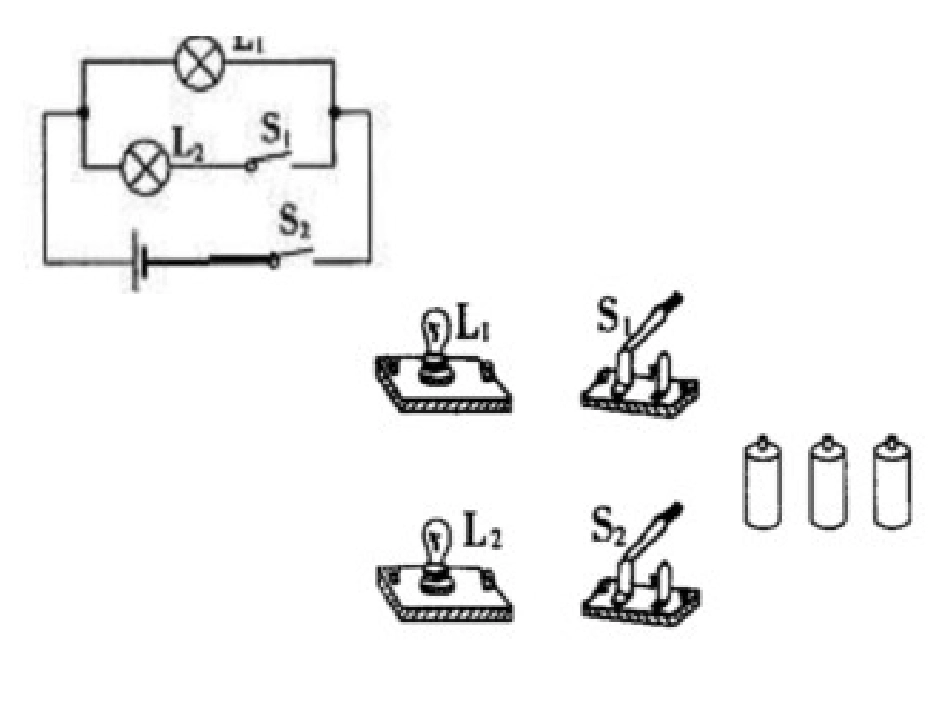

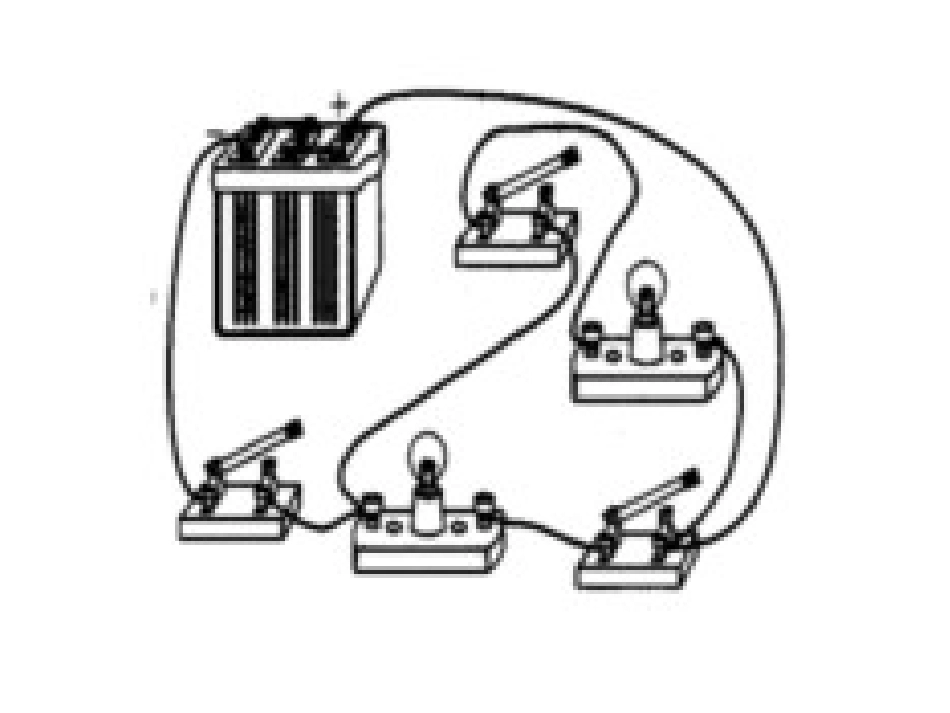

电路设计与电路故障分析电路设计：如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。在右边画出电路图在学校传达室安装一个电铃、一个电灯和一个电池组，并在前后门各装一个开关。要求：前门来人按下开关电铃响，后门来人按下开关电灯亮。请设计一个电路，并按设计连接右上图的实物图。L1和L2并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。电路故障分析如图所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。此电路的故障可能是（）A．开关S接触不良B．电灯L1灯丝断了C．电灯L1短路D．电灯L2短路如图所示，闭合开关S时，灯L1和L2都不亮，用一段导线的两端接触a、b两点时，两灯都不亮，接触b、c两点时，两灯都不亮，接触c、d两点时，两灯都亮，故障原因可能是（）A．开关接触不良B．灯L1开路C．灯L2开路D．灯L2短路
